产品简介

本单位生产的压差（旁通）阀主要应用于空调系统供/回水之间，保证供/回水之间的压差于一固定位，提高系统能量的利用率、降低噪音、以及防止过大压差对系统设备的损坏，其主要由主阀及压差向导阀组成。

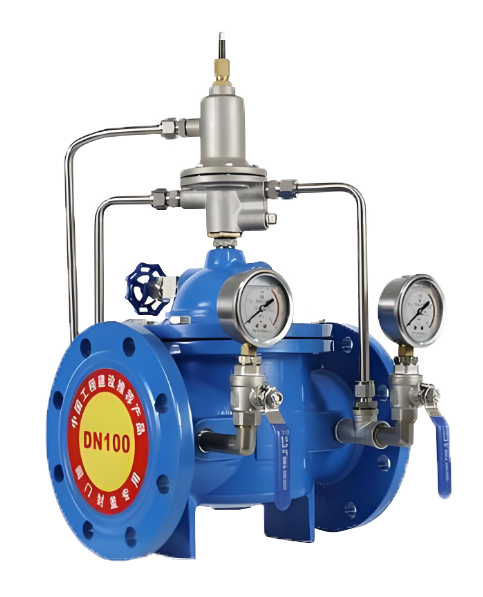

800X压差(旁通)阀产品图

800X压差（旁通）阀是一款用于水力系统的自力式控制阀，其核心特点是精确维持设定压差。它通过内置感压元件，实时检测并自动调节开度，确保系统两点间压差恒定，有效缓冲管网压力波动。在变流量系统中，它能通过旁通回流稳定主管路压力，保护末端设备并优化水泵运行。阀门无需外接电源，结构可靠，压差设定范围宽且直观可调。具备良好的调节特性和关键部件耐用性，广泛适用于冷热水及低压蒸汽系统，是保障系统动态稳定与安全的关键装置。

工作原理

800X压差（旁通）阀的核心工作原理是自力式压差反馈与调节。阀门通过内部感压元件（如膜片）实时检测进口与下游被控点之间的实际压差，并将其与弹簧预设的压差设定值进行比较。当实际压差偏离设定值时，感压元件产生的位移会直接驱动阀瓣动作，从而改变阀门开度，自动调节旁通流量，最终将系统两点间的压差稳定在预设的恒定值。

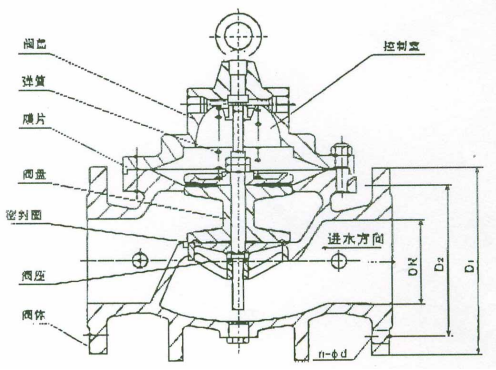

800X压差(旁通)阀结构图

零部件材料表

技术参数

公称通径：DN50～600mm       密封试验：1.1倍的公称压力

公称压力;1.0/1.6Mpa            壳体试验：1.5倍的公称压力

工作温度：0℃～80℃

800X压差（旁通）阀外形尺寸图

800X压差（旁通）阀外形尺寸表
