产品介绍

该产品是本单位工程技术人员通过引入新的技术，制造工艺及结构的改进，达到了国际同类产品先进水平。阀体采用了全通道流线型设计，流体阻力小，流量大，在传动方式上采用了水力操作，即利用管路中的水压自动操作主阀瓣的上下移动，控制主阀口开度，主阀安装在送配水管路控制流量的管线中。可先设定调正阀门上部向导调节阀及导阀某固定流量，就可使通过主阀的流量保持不变，即使主阀上游的压力发生变化，也不会影响。总之该产品是生活给水、消防系统及工业给水系统的理想产品。

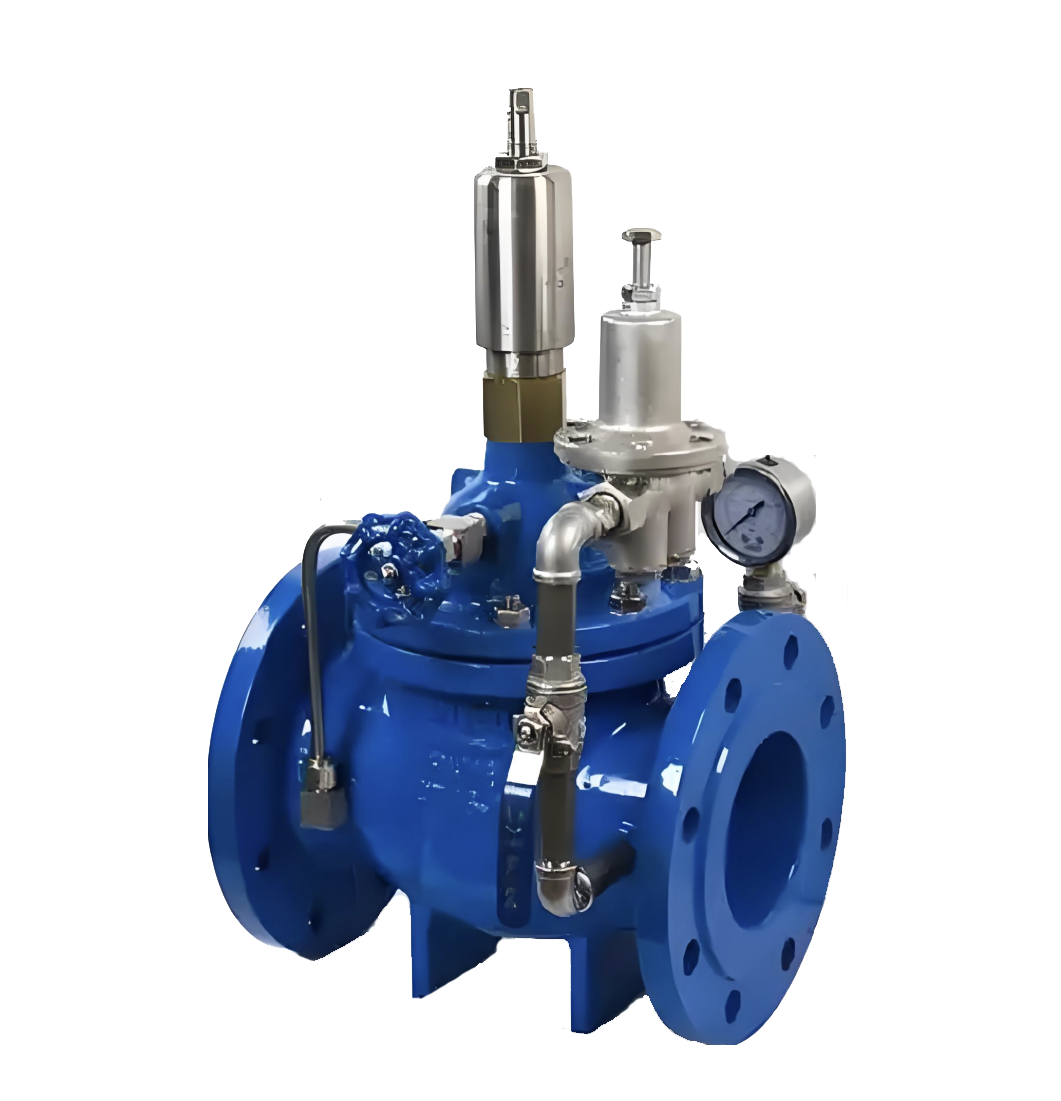

400X膜片式流量控制阀产品图

阀体采用了全通道流线型设计，流体阻力小，流量大，在传动方式上采用了水力操作，即利用管路中的水压自动操作主阀瓣的上下移动，控制主阀口开度，主阀安装在送配水管路控制流量的管线中。可先设定调正阀门上部向导调节阀及导阀某固定流量，就可使通过主阀的流量保持不变，即使主阀上游的压力发生变化，也不会影响。

工作原理

当主阀进口端水压分别进入阀体及控制室（参看结构图），且主阀外部之球阀6同时关闭，此时主阀处于全封闭状态。当主阀外部之球阀6全开启后，此时控制室内水压全部排列下游低压区时，此时主阀呈现全开状态。调节主阀外部之球阀6开度，使水流经过针阀17与球阀6之水流达到平衡，此时主阀处于浮动状态。

流量控制阀是利用水流通过导管和针阀17进入主阀控制室的压差，引管至并借助调正导管9的弹簧控制阀门开度，并且调节主阀上部向导调节阀15使主阀口保证设定开度，使管线中的流量不超过某设定值。即使上游压力发生变化，也不会影响下游的压力。（这是隔膜式的工作原理，活塞式的亦同。）

400X膜片式流量控制阀结构图

该阀由主阀、导阀、向导调节阀、针阀、球阀、微型过滤器和压力表等组成。由于导阀、针阀和压力表等要用导管与主阀相连接，所以统称为导管控制系统，由不同管径的需求，可分隔膜式和活塞式。

主要零件与材料

主要技术性能

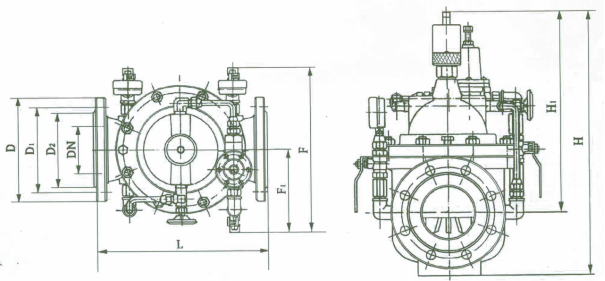

400X膜片式流量控制阀外形尺寸图

400X膜片式流量控制阀外形尺寸表
