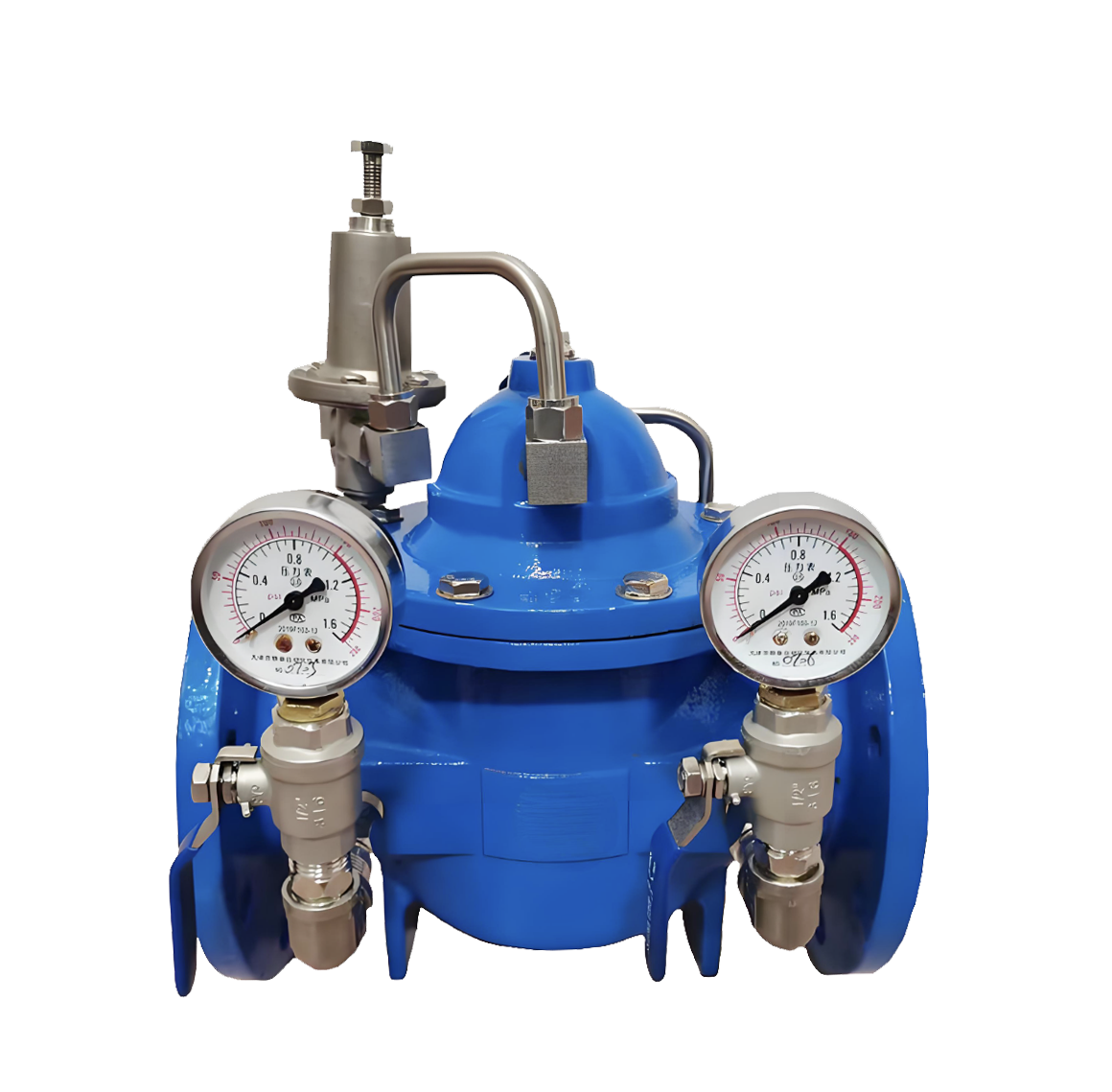

工作原理
进口压力P1通过导管和针阀18(参看结构图)进入主阀的控制室,并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜(或活塞)下并与导阀的调节弹簧相对抗,当下游压力超过导阀弹簧设定值时,导阀关闭,控制室内的水排泄量为0,可变压力P3达到最大值,则主阀盘紧压阀座减压阀关闭。一旦下游压力P2降到导阀弹簧设定值时,导阀开启,控制室内的压力水将通过导阀9、球阀6排泄到下游。由于针阀开度小,并且入口导管比出口导管直径小,所以排泄速度大于入口压力补水速度,由此控制室内的压力P2减小,一直作用在主阀盘下面的入口压力P1将主阀盘托起,从而打开减压阀。在移定调节状态,排泄流量等于补水流量,主阀口开度不变,下游压力稳定。(这是隔膜式的工作原理,活塞式的亦同。)

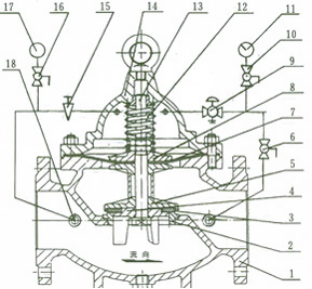

隔膜型结构图

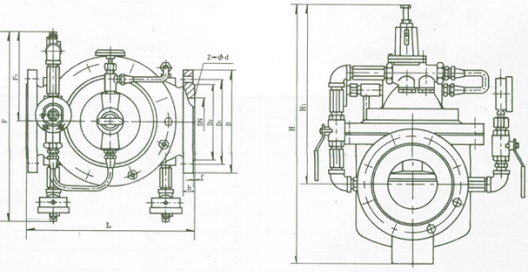

该阀由主阀、导阀、针阀球阀、微型过滤器和压力表等组成。由于导阀、针阀和压力表等要用导管与主阀相连接,所以统称为导管控制系统,由不同管径的需求,可分隔膜式和活塞式
主要零件与材料
| 编号 | 零件名称 | 材 质 | | 编号 | 零件名称 | 材 质 |
| 1 | 阀 体 | 铸铁、不锈钢 | 10 | 球 阀 | 铜 |
| 2 | 阀 座 | 铜、不锈钢 | 11 | 压力表 | |
| 3 | 密封垫 | 强化橡胶 | 12 | 压缩弹簧 | 不锈钢 |
| 4 | 密封垫压板 | 铜、不锈钢 | 13 | 阀 杆 | 不锈钢 |
| 5 | 阀 盘 | 铜、不锈钢 | 14 | 阀 盖 | 铸铁、不锈钢 |
| 6 | 球 阀 | 铜 | 15 | 针 阀 | 铜 |
| 7 | 膜 片 | 强化橡胶 | 16 | 球 阀 | 铜 |
| 8 | 膜片压板 | 铜、不锈钢 | 17 | 压力表 | |
| 9 | 导 阀 | 铜 | 18 | 微型过滤器 | 不锈钢 |
