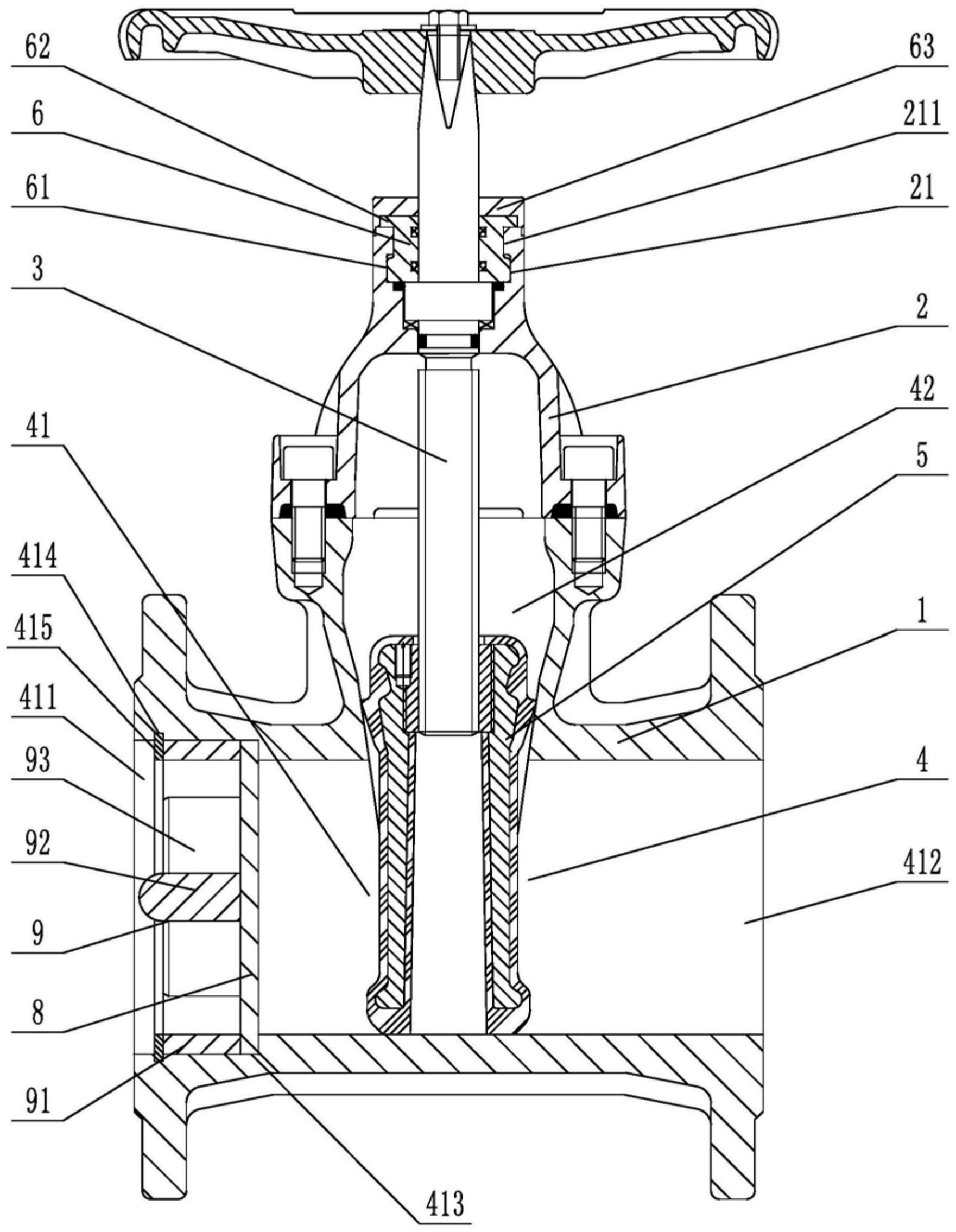

本实用新型公开了一种新型软密封闸阀，包括阀体、阀盖、阀杆、阀腔以及包胶闸板，所述阀杆贯穿阀盖与包胶闸板相连，所述阀腔包括用于介质流通的介质通道以及与介质通道相连通且与阀盖相对应的连接腔，所述包胶闸板与连接腔适配，用于切断或连通介质通道，所述介质通道包括进口端与出口端，所述连接腔的内壁上相对包胶闸板的两侧设置有导轨，所述包胶闸板的两侧壁上均设有金属滑块，所述金属滑块上开设有与导轨相适配的滑槽。相比现有的软密封闸阀，本实用新型密封性能好、拆装方便以及包胶闸板使用寿命长。

   1.一种新型软密封闸阀，包括阀体、阀盖、阀杆、阀腔以及包胶闸板，所述阀杆贯穿阀盖与包胶闸板相连，所述阀腔包括用于介质流通的介质通道以及与介质通道相连通且与阀盖相对应的连接腔，所述包胶闸板与连接腔适配，用于切断或连通介质通道，所述介质通道包括进口端与出口端，其特征在于：所述连接腔的内壁上相对包胶闸板的两侧设置有导轨，所述包胶闸板的两侧壁上均设有金属滑块，所述金属滑块上开设有与导轨相适配的滑槽，所述阀盖顶端相对阀杆的轴向方向上开设有密封槽，所述密封槽的开口处设有卡块，所述卡块相对密封槽中心轴线周向间隔设置有至少三个，所述密封槽内设有与其适配且套设于阀杆上的密封座，所述密封座底部的外圆周壁上设有与卡块旋转配合对应的固定块，所述密封座顶部设有与阀盖顶面相抵的压块，所述阀盖顶端套设有橡胶套。

2.根据权利要求1所述的一种新型软密封闸阀，其特征在于：所述压块上与相邻两个卡块之间的间隙相对应的位置处开设有限位口，所述压块的端面上开设有限位槽，所述密封座上设有止推件，所述止推件包括与限位槽相适配的固定盘以及设在固定盘外圆周壁上与限位口相适配的止推块。

3.根据权利要求2所述的一种新型软密封闸阀，其特征在于：所述密封座的外圆周壁上位于相邻两固定块之间的位置处设有限位块，所述止推块上开设有与限位块相适配的卡槽。

4.根据权利要求1所述的一种新型软密封闸阀，其特征在于：所述阀体内位于进口端处开设有阶梯槽，所述阶梯槽内设有过滤网。

5.根据权利要求4所述的一种新型软密封闸阀，其特征在于：所述过滤网朝向进口端的一侧设有分流装置，所述分流装置包括与阶梯槽内壁过盈配合的固定环、位于固定环中线轴线上的连接柱以及连接于固定环和连接柱的分流板，所述阶梯槽内位于固定环朝向进口端的一侧设有内沟槽，所述内沟槽内设有弹性卡环。

6.根据权利要求5所述的一种新型软密封闸阀，其特征在于：所述分流板朝向进口端方向上的侧壁，其截面呈三角形。7.根据权利要求5所述的一种新型软密封闸阀，其特征在于：所述连接柱朝向进口端方向上的一端呈半球形

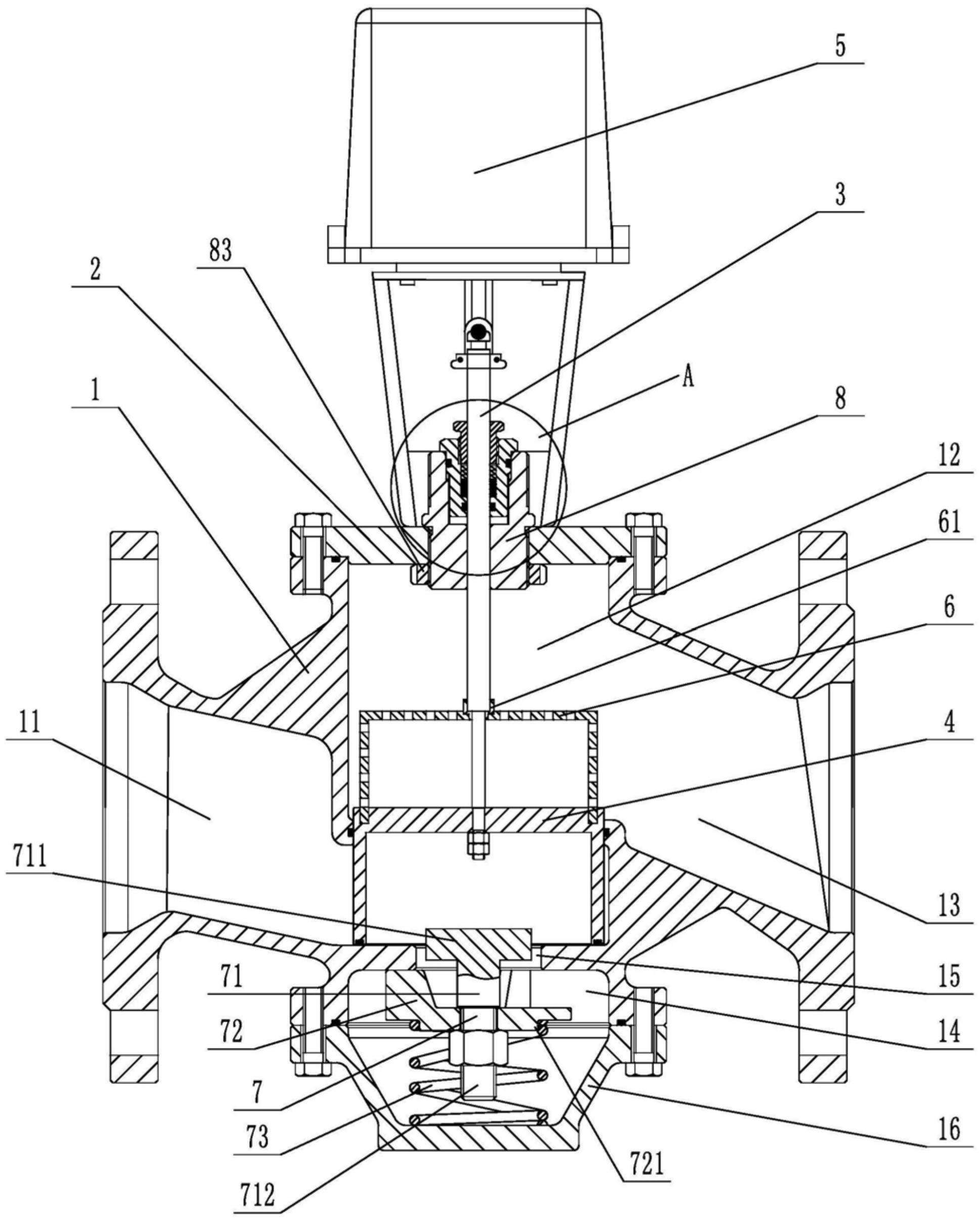

      本实用新型提供一种动态平衡电动调节阀，包括阀体、阀盖、阀杆、安装于阀体内且与阀杆相连的阀芯以及安装于阀盖上且与阀杆顶端相连的执行器，所述阀体内朝向介质流动方向依次设有进水腔、阀中腔以及出水腔，所述阀芯呈开口朝下设置的桶状，所述阀芯位于阀中腔内，且用于进水腔与阀中腔之间的连通或切断，所述阀芯的顶部设有用于介质流通的通口，所述通口上方设有与阀芯呈可拆卸连接的过滤罩，所述阀杆上设有阶梯，所述阶梯外部套设有与其适配的弹性套，所述过滤罩顶端设有与弹性套相适配的固定孔本实用新型能够对介质进行过滤、安装简单、省时、省力且能够减小阀体内介质压力，延长阀芯使用寿命。

1.一种动态平衡电动调节阀，包括阀体、阀盖、阀杆、安装于阀体内且与阀杆相连的阀芯以及安装于阀盖上且与阀杆顶端相连的执行器，其特征在于：所述阀体内朝向介质流动方向依次设有进水腔、阀中腔以及出水腔，所述阀芯呈开口朝下设置的桶状，所述阀芯位于阀中腔内，且用于进水腔与阀中腔之间的连通或切断，所述阀芯的顶部设有用于介质流通的通口，所述通口上方设有与阀芯呈可拆卸连接的过滤罩，所述阀杆上设有阶梯，所述阶梯外部套设有与其适配的弹性套，所述过滤罩顶端设有与弹性套相适配的固定孔。

2.根据权利要求1所述的一种动态平衡电动调节阀，其特征在于：所述阀体底部设有开口朝下的凹槽，所述凹槽通过通孔与阀中腔相连，所述凹槽下方设有与阀体相连的底盖，所述凹槽内设有减压机构，所述减压机构包括受力件、与受力件相连的压板以及设在压板下方且与底盖相抵的第一弹簧，所述受力件包括突出于通孔设置的分流块以及与分流块相连的连杆，所述连杆穿过压板通过螺母锁紧固定。

3.根据权利要求2所述的一种动态平衡电动调节阀，其特征在于：所述压板顶端抵于凹槽的顶壁上，所述压板底部设有凸台，所述第一弹簧顶端套设于凸台上。

4.根据权利要求1所述的一种动态平衡电动调节阀，其特征在于：所述阀杆贯穿阀盖设置，所述阀杆上套设有与阀盖螺纹连接的封盖，所述封盖的外圆周壁上设有与阀盖相抵的凸环，所述封盖与阀杆的连接处设有与封盖螺纹连接的螺母盖，所述螺母盖与阀杆之间的连接处设有安装槽，所述安装槽内堆叠有若干个与阀杆相适配的O型圈，所述O型圈的上方设有与安装槽螺纹连接的填料压盖。

5.根据权利要求4所述的一种动态平衡电动调节阀，其特征在于：所述填料压盖与O型圈之间设有第二弹簧。

6.根据权利要求5所述的一种动态平衡电动调节阀，其特征在于：所述螺母盖内位于安装槽下方设有与阀杆相适配的密封圈。

7.根据权利要求6所述的一种动态平衡电动调节阀，其特征在于：所述封盖的底部设有与其螺纹连接且与阀盖底端相抵的止推环。

8.根据权利要求1所述的一种动态平衡电动调节阀，其特征在于：所述弹性套的顶面高于过滤罩的顶面。

9.根据权利要求8所述的一种动态平衡电动调节阀，其特征在于：所述过滤罩与阀芯通过螺纹连接。

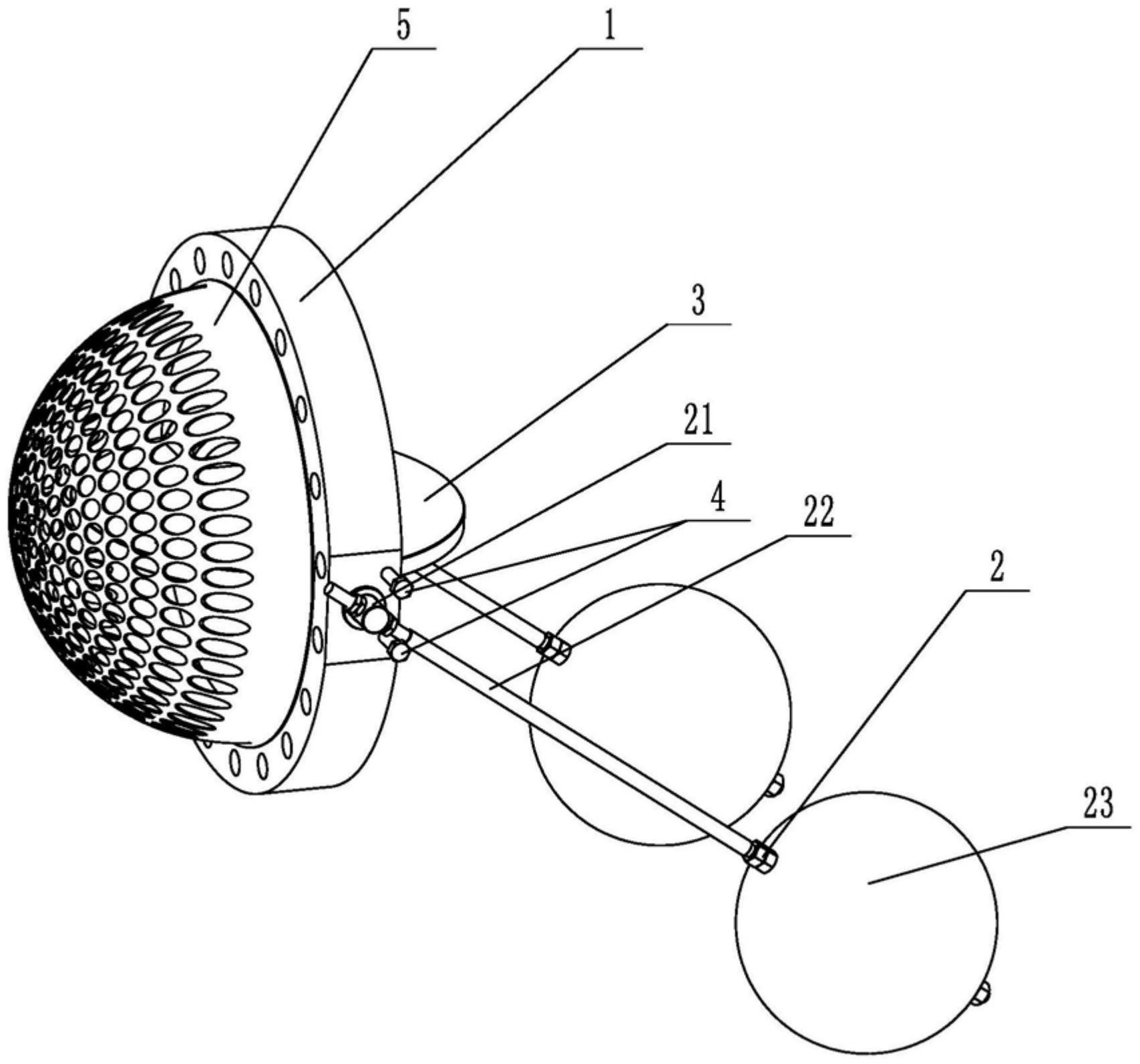

      本实用新型提供一种对夹式浮球阀，包括阀体以及驱动机构，所述阀体的轴向方向上设有贯通的介质通道，所述阀体呈管状，还包括与介质通道内壁适配密封的蝶板，所述驱动机构包括穿过阀体与蝶板相连的阀轴、与阀轴外端径向方向相连的阀杆以及与阀杆相连的浮球，所述阀杆的摆动方向上设有与阀体螺纹连接的限位螺栓，所述蝶板相对阀体可转动，所述阀体位于介质通道进口处的前端设有过滤网，所述过滤网呈中空的半球状，所述阀体与过滤网相对的端面上设有环形槽，所述过滤网的开口端设有嵌设于环形槽内的凸边本实用新型能够对介质进行过滤、安装简单、省时、省力，体积小、适用范围广且能够减小介质对蝶板的冲击力。

1.一种对夹式浮球阀，包括阀体以及驱动机构，所述阀体的轴向方向上设有贯通的介

质通道，其特征在于：所述阀体呈管状，还包括与介质通道内壁适配密封的蝶板，所述驱动机构包括穿过阀体与蝶板相连的阀轴、与阀轴外端径向方向相连的阀杆以及与阀杆相连的浮球，所述阀杆的摆动方向上设有与阀体螺纹连接的限位螺栓，所述蝶板相对阀体可转动，所述阀体位于介质通道进口处的前端设有过滤网，所述过滤网呈中空的半球状，所述阀体与过滤网相对的端面上设有环形槽，所述过滤网的开口端设有嵌设于环形槽内的凸边。

2.根据权利要求1所述的一种对夹式浮球阀，其特征在于：所述阀杆贯穿阀轴位于阀体外侧的一端，且通过螺母与阀杆螺纹配合，对阀轴进行夹持，实现阀杆的定位。

3.根据权利要求2所述的一种对夹式浮球阀，其特征在于：所述阀轴上与阀体相连的位置处设有阶梯，所述阀体的外圆周壁上与阶梯相对应的位置处设有凹槽，所述阀轴上套设有与凹槽螺纹连接且与阶梯相抵的压盖。

4.根据权利要求3所述的一种对夹式浮球阀，其特征在于：所述凹槽朝向蝶板的一侧设有密封槽，所述密封槽内设有套设于阀轴上的密封圈。

5.根据权利要求1所述的一种对夹式浮球阀，其特征在于：所述环形槽内的侧壁上设有内沟槽，所述环形槽内设有用于压设凸边且与内沟槽相适配的弹性卡环。

6.根据权利要求5所述的一种对夹式浮球阀，其特征在于：所述凸边底部设有若干个环绕过滤网中心设置的凸起，所述环形槽内设有与凸起相适配的限位槽。

7.根据权利要求6所述的一种对夹式浮球阀，其特征在于：所述凸起呈半球型。8.根据权利要求7所述的一种对夹式浮球阀，其特征在于：所述凸起与凸边的相接处设有卡槽，所述限位槽的开口处设有与卡槽相适配的卡块。

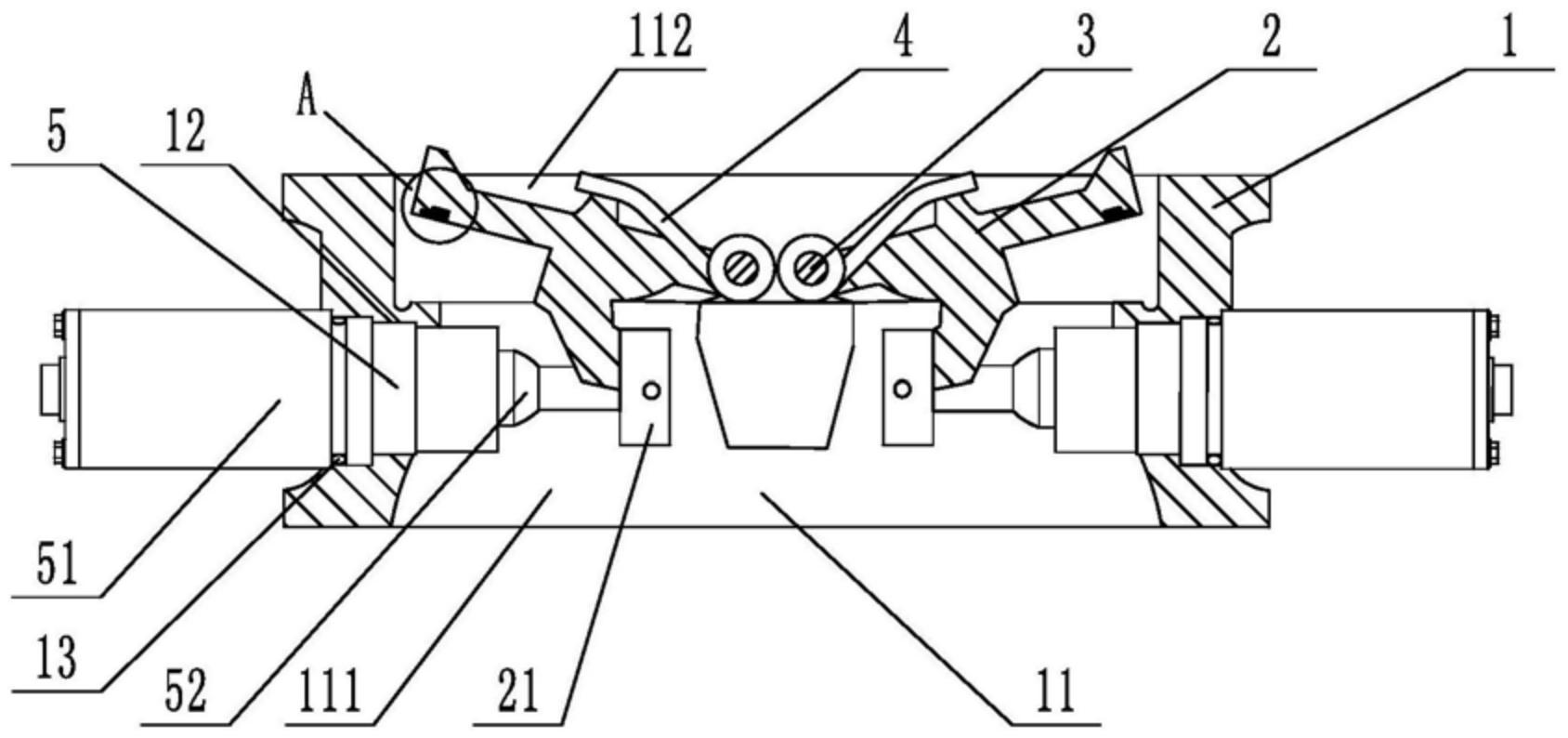

       本实用新型提供一种缓闭式对夹止回阀，包括阀体、阀瓣、阀轴以及套设在阀轴上的扭簧，所述阀体的轴向方向上开设有用于介质流通的介质通道，所述介质通道包括进口端与出口端，所述阀瓣、阀轴以及扭簧相对阀体中心对称设置有两组，还包括位于进口端的阻尼装置，所述阻尼装置包括插设于阀体上的缸体、位于缸体内的活塞杆、弹簧以及与缸体外端相连的封盖，所述缸体内开设有相连通的第一腔体与第二腔体，所述第二腔体的截面呈方形，所述第二腔体的截面积大于第一腔体的截面积，所述活塞杆位于介质通道内的一端设有活动块。本实用新型噪音小，且具有速开缓闭及消除水锤的技术特性，能实现轻载启泵并预防停泵水锤的产生。

1.一种缓闭式对夹止回阀，包括阀体、阀瓣、阀轴以及套设在阀轴上的扭簧，所述阀体

的轴向方向上开设有用于介质流通的介质通道，所述介质通道包括进口端与出口端，其特征在于：所述阀瓣、阀轴以及扭簧相对阀体中心对称设置有两组，还包括位于进口端的阻尼装置，所述阻尼装置包括插设于阀体上的缸体、位于缸体内的活塞杆、弹簧以及与缸体外端相连的封盖，所述缸体内开设有相连通的第一腔体与第二腔体，所述第二腔体的截面呈方形，所述第二腔体的截面积大于第一腔体的截面积，所述活塞杆一端位于第二腔体内，另一端贯穿第一腔体位于介质通道内，所述活塞杆位于介质通道内的一端设有活动块，所述活塞杆位于第二腔体内的一端设有外螺纹，所述第二腔体内设有与其适配，且与活塞杆螺纹连接的限位板，所述弹簧套设于活塞杆上，且一端与限位板相抵，另一端与第二腔体的内壁相抵，所述阀瓣朝向活塞杆的一侧设有与活动块相配合的驱动块，所述阀瓣在闭合的过程中，驱动块朝向阀体中心的一侧与活动块相配合，实现活塞杆相对缸体朝向阀体中心位移，所述阻尼装置相对阀体中心对称设置有两组。

2.根据权利要求1所述的一种缓闭式对夹止回阀，其特征在于：所述活塞杆位于第二腔体内的端部轴向开设有方孔，所述封盖上与方孔相对应的位置处插设有调节器，所述调节器端部设有与方孔相适配的驱动杆，所述调节器相对封盖可转动。

3.根据权利要求2所述的一种缓闭式对夹止回阀，其特征在于：所述封盖上与调节器的连接处设有限位槽，所述限位槽内设有限位机构，所述限位机构包括球体、与球体相连的塔型弹簧以及用于固定塔型弹簧的定位柱，所述调节器上与封盖的连接处设有与球体相适配的卡合槽，所述卡合槽周向设置有至少四个。

4.根据权利要求3所述的一种缓闭式对夹止回阀，其特征在于：所述卡合槽的顶边倒圆角设置。

5.根据权利要求1所述的一种缓闭式对夹止回阀，其特征在于：所述阀体上设有与缸体相适配的阶梯槽。

6.根据权利要求5所述的一种缓闭式对夹止回阀，其特征在于：所述缸体上与阀体的连接处套设有密封圈。

7.根据权利要求1所述的一种缓闭式对夹止回阀，其特征在于：所述阀瓣上设有与阀体适配密封的堆焊层。8.根据权利要求7所述的一种缓闭式对夹止回阀，其特征在于：所述堆焊层的一侧设有与阀体适配密封的硫化橡胶。

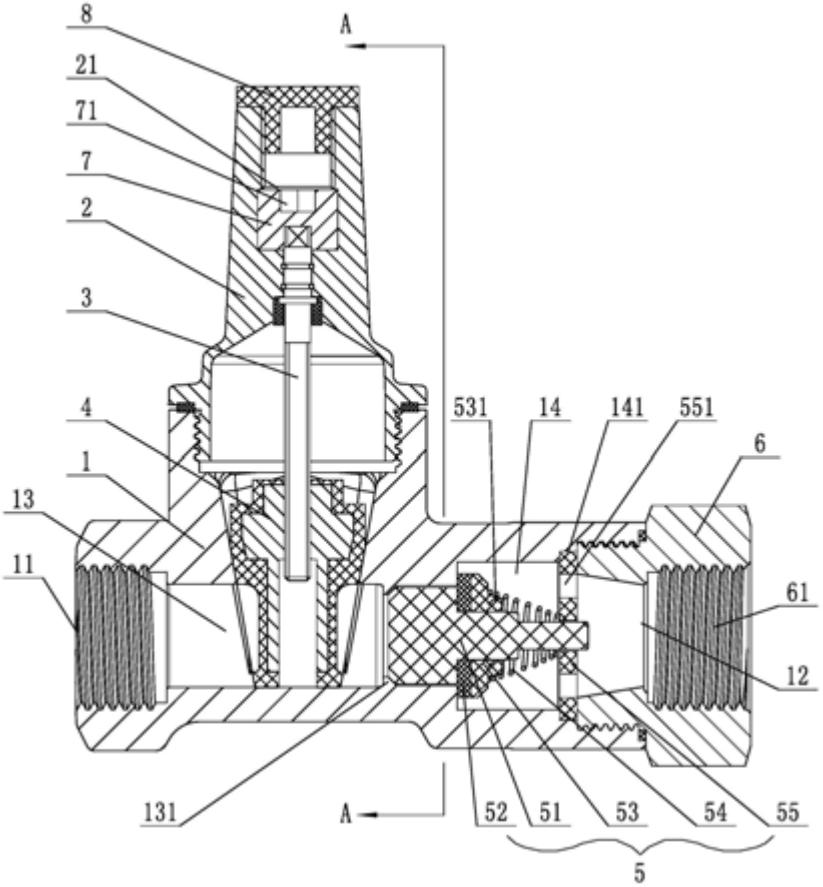

      本实用新型公开了一种水表保护阀，包括阀体、阀盖、阀杆以及与阀杆底端相连的闸板，所述阀体两端分别设有进水端及出水端，所述阀体内设有用于介质流通的流水通道，所述阀体内位于闸板相对出水端的一侧设有与流水通道相连通的空腔；还包括止回机构，所述止回机构包括阀芯、设在空腔内且朝向出水端依次套设在阀芯上的密封圈、压环、弹簧以及定位环，所述阀芯的外圆周壁上设有位于流水通道内且与密封圈相抵的凸环，所述密封圈位于流水通道与空腔的连通处，且用于控制两者的连通与切断。本实用新型能解决因管网压差造成的水表自转和反转现象，同时该阀最小启动流量大于水表的最小启动流量，能够解决居民用水出现滴漏的水表保护阀。

1.一种水表保护阀，包括阀体、阀盖、阀杆以及与阀杆底端相连的闸板，所述阀体两端

分别设有进水端及出水端，所述阀体内设有用于介质流通的流水通道，其特征在于：所述阀体内位于闸板相对出水端的一侧设有与流水通道相连通的空腔；还包括止回机构，所述止回机构包括阀芯、设在空腔内且朝向出水端依次套设在阀芯上的密封圈、压环、弹簧以及定位环，所述阀芯的外圆周壁上设有位于流水通道内且与密封圈相抵的凸环，所述密封圈位于流水通道与空腔的连通处，且用于控制两者的连通与切断，所述弹簧的两端分别抵于压环与定位环上，所述定位环上开设有与空腔相连通的通口，所述阀芯朝向定位环可往复位移，所述出水端设有与其螺纹连接的连接头，所述连接头上设有与流水通道相连通的通孔。

2.根据权利要求1所述的一种水表保护阀，其特征在于：所述凸环朝向进水端的一侧设有导向块。

3.根据权利要求2所述的一种水表保护阀，其特征在于：所述导向块至少设有四个，且周向设置于阀芯的外圆周壁上。

4.根据权利要求3所述的一种水表保护阀，其特征在于：所述流水通道内位于导向块朝向进水端的一侧设有与其相抵的凸起。

5.根据权利要求1所述的一种水表保护阀，其特征在于：所述弹簧采用塔型弹簧，所述塔型弹簧内径小的一端抵于定位环的端面上。

6.根据权利要求5所述的一种水表保护阀，其特征在于：所述压环朝向的端面上设有凸块，所述塔型弹簧内径大的一端套设于凸块上。

7.根据权利要求1所述的一种水表保护阀，其特征在于：所述空腔内设有与定位环相适配的限位槽。

8.根据权利要求1所述的一种水表保护阀，其特征在于：所述阀盖顶端开设有凹槽，所述阀杆顶端向上延伸至凹槽内，所述凹槽内设有套设于阀杆顶端的锁块，所述锁块顶部开设有锁孔。

9.根据权利要求8所述的一种水表保护阀，其特征在于：所述阀盖顶端设有与凹槽螺纹连接的封盖。

10.根据权利要求1所述的一种水表保护阀，其特征在于：所述阀体采用球墨铸铁材质，其内外表面喷涂环氧树脂塑粉。
