产品介绍

该产品是我厂工程技术人员参照国内外同类型的先进产品进行设计和制造的，本阀常用于高层建筑、工矿企业、公园等各类水池、水塔的自动供水系统，并具有体积小、重量轻、安装维修方便，主阀与浮球阀可分离等特点。阀体采用了全通道流线型设计，流体阻力小，流量大，密封效果好。由于在主阀上配装了倒流管控制系统，利用水力自动操作，可自动控制水塔或水池的液位，保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，欢迎选购。

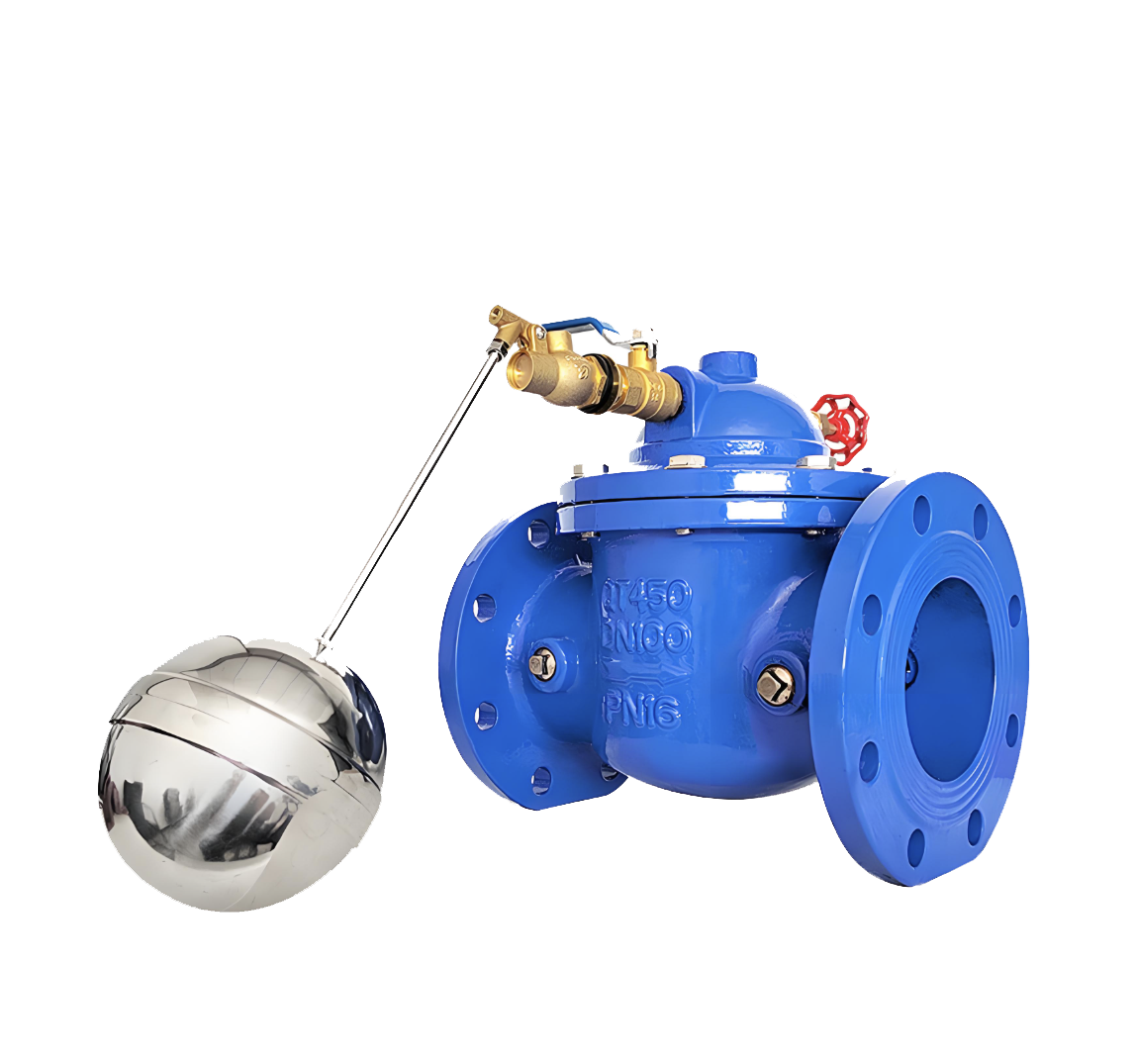

100X膜片式遥控浮球阀产品图

常用于高层建筑、工矿企业、公园等各类水池、水塔的自动供水系统，并具有体积小、重量轻、安装维修方便，主阀与浮球阀可分离等特点。阀体采用了全通道流线型设计，流体阻力小，流量大，密封效果好。由于在主阀上配装了倒流管控制系统，利用水力自动操作，可自动控制水塔或水池的液位，保养简单，灵活耐用，液位控制准确度高，水位不受水压干扰且关闭紧密不漏水

工作原理

当管道从阀门的进水端给水时，由于针阀14、球阀8和浮球阀5是常开的，所以通过微型过滤器13、针阀14的水进入阀盖控制室后，又经球阀8和浮球阀5流进水箱，控制室内不能形成压力，则进入主阀盘下面的入口压力将主阀盘托起，打开主阀盘向水箱内大量供水。当水池或水塔内的水位逐渐升高，浮起浮球后把浮球阀5关闭时，阀盖控制室内的水便逐渐增加压力直至把主阀盘关闭，此时便起到了自动遥控的作用。当水位下降至一定程度，浮球随水面下降浮球阀被打开，控制室内的水流走，压力下降而把主阀盘托起，及时向水池或水塔补充储水。（这是隔膜式的工作原理，活塞式的亦同。）

隔膜结构形式

该阀由主阀、针阀、球阀、浮球阀和微型过滤器等组成，如图所示。

结构形式为液控截止形式，按不同口径采用橡胶隔膜式和活塞式连接阀盘开启、关闭的形式。

主要零件与材料

主要技术性能

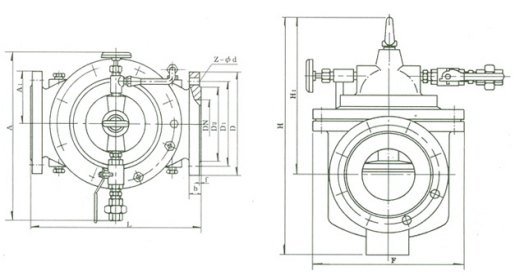

100X膜片式遥控浮球阀主要的外形尺寸图

100X膜片式遥控浮球阀安装尺寸表
