工作原理
当消防用水时打开球阀19,关闭球阀6(参看结构图),通过反向压力作用使导阀的膜片下方压力超过导阀上方的弹簧设定值时,导阀关闭,由于单向阀作用,控制室内的水排泄量为0,主阀将自动关闭,切断生活用水,保证消防用水。当消防结束时,关闭球阀19,打开球阀6,阀门自动打开,恢复生活供水。进口压力P1通过导管和针阀进入主阀的控制室,并建立向下的压力P3。出口压力P2也通过导管作用在导阀的隔膜(或活塞)下并与导阀的调节弹簧相对抗。可变压力P3达到最大值,则主阀盘紧压阀座减压阀关闭。一旦下游压力P2降到导阀弹簧设定值时,导阀开启,控制室内的压力水将通过导阀9、球阀6排泄到下游。由于针阀开度小,并且入口导管比出口导管直径小所以排泄速度大于入口压力补水速度,由此控制室内的压力P3减小,一直作用在主阀盘下面的入口压力P1将主阀盘托起,从而打开减压阀。在移定调节状态,排泄流量等于补水流量,主阀口开度不变,下游压力稳定。(这是隔膜式的工作原理,活塞式的亦同。)

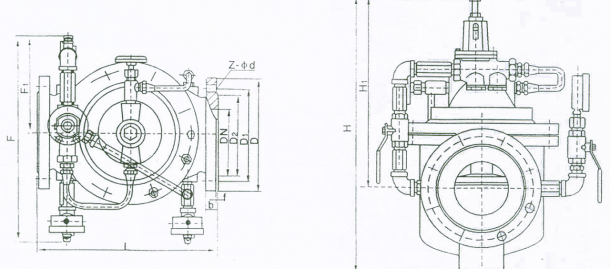

900X膜片式紧急关闭减压阀结构图

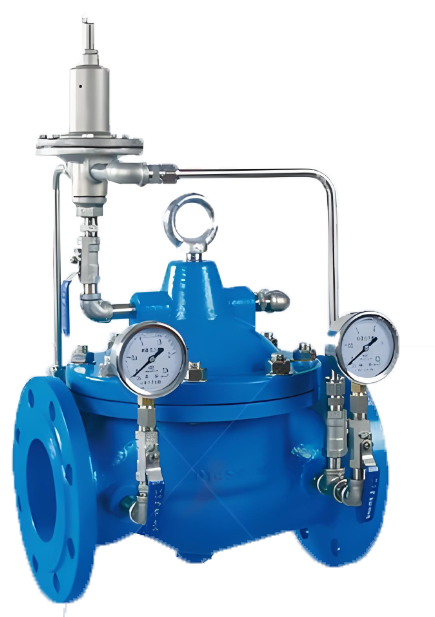

该阀由主阀、导阀、针阀、球阀、单向阀、微型过滤器和压力表等组成。由于导阀、针阀和压力表等要用导管与主阀相连接,所以统称为导管控制系统,由不同管径的需求,可分为隔膜式和活塞式,如下图所示。
主要零件与材料
| 编号 | 零件名称 | 材 质 | | 编号 | 零件名称 | 材 质 |
| 1 | 阀 体 | 铸铁、不锈钢 | 10 | 球 阀 | 铜 |
| 2 | 阀 座 | 铜、不锈钢 | 11 | 压力表 | |
| 3 | 密封座 | 强化橡胶 | 12 | 压缩弹簧 | 不锈钢 |
| 4 | 密封垫压板 | 铜、不锈钢 | 13 | 阀 杆 | 不锈钢 |
| 5 | 阀 盘 | 铜、不锈钢 | 14 | 阀 盖 | 铸铁、钢、不锈钢 |
| 6 | 球 阀 | 铜 | 15 | 针 阀 | 铜 |
| 7 | 膜 片 | 强化橡胶 | 16 | 球 阀 | 铜 |
| 8 | 膜片压板 | 铜、不锈钢 | 17 | 压力表 | |
| 9 | 导 阀 | 铜 | 18 | 微型过滤器 | 不锈钢 |
