2CK单级伞齿轮是一款采用精密格里森制弧齿锥齿轮副的直角动力传输终端。该产品专为需要90°转向传动、中等减速比及较高传动效率的工业场景设计，广泛应用于输送机械、包装设备、搅拌装置、阀门驱动及农业机械等领域。箱体选用优质铸铁或铝合金铸造成型，内部锥齿轮副经渗碳淬火、磨齿加工，齿面接触区经计算机优化，传动平稳、承载能力强、噪音低。产品支持双轴输出（单输入双输出）、单轴输出及多种安装方位，可灵活适配通用电机、伺服电机或液压马达。2CK 系列以结构紧凑、传动效率高达90%以上、使用寿命长为核心优势，真正实现了“直角转向、高效传动、紧凑安装、多轴适配”四位一体的动力集成。

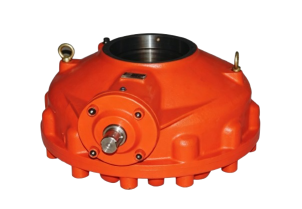

2CK单级伞齿轮产品图

1. 高精度弧齿锥齿轮副：采用格里森制等高齿或收缩齿，齿轮材料为20CrMnTi或20CrMo，渗碳淬火至HRC58-62，齿面经成型磨削，精度等级达6-7级，啮合平稳，噪音低于75dB。

2. 高效率与低背隙：单级伞齿轮传动效率可达92%-96%（依润滑和速比而定），标准背隙控制在5-8弧分，并可定制精密级（≤3弧分），适用于伺服定位系统。

3. 灵活的轴配置与安装：支持输入轴与输出轴成90°夹角，可提供单输入单输出、单输入双输出（同向或反向）两种形式。箱体设有多个安装面，可实现M1至M6共6种安装方位。

4. 可靠密封与长寿命润滑：轴端标配双唇骨架油封（氟橡胶或丁腈橡胶可选），结合迷宫式防尘设计，防护等级IP65。出厂预加合成齿轮油（ISO VG220或320），正常工况下10000小时免维护。

5. 紧凑轻量化设计：箱体采用有限元优化，壁厚与筋板合理分布，整机重量较传统伞齿轮箱减轻15%-20%，节省安装空间。

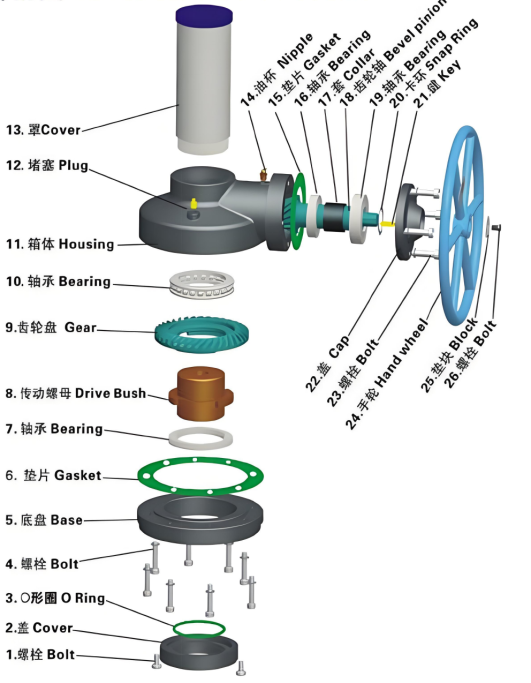

2CK单级伞齿轮结构图

零部件名称材料表

涡轮装置材料规范

技术参数表

外形尺寸标准要求

设计标准采用ISO5211技术规范

防护等级采用IP65

法兰标准：ISO 5210

带连接电动装置外形图

带加锁装置外形图

2CK单级伞齿轮尺寸图

外形尺寸表（单位：mm）
