Z561锻钢对焊自密封闸阀

Z561锻钢对焊自密封闸阀

  • 型号:Z561-160C/Z561-250C/Z561-160P/Z561-250P
  • 规格:DN10-DN50
  • 适用温度:≤425℃
  • 适用介质:水、蒸汽、油品和硝酸,醋酸等
  • 压力:PN160-PN250
  • 连接方式:对焊
  • 驱动方式:伞齿轮
  • 材质:锻钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
Z561锻钢对焊自密封闸阀概述

概述

Z561锻钢对焊自密封闸阀是一种专为高温高压工况设计的截断类阀门,通过升降阀杆带动闸板升降,实现管路系统的开启或关闭。其设计核心在于采用自密封阀盖结构,阀盖与阀体之间通过密封环形成压力自紧密封,随着介质压力升高,密封力随之增强,确保阀体在高温高压工况下的零泄漏密封可靠性。阀体采用整体锻造工艺成型并选用优质碳钢、合金钢或不锈钢等材料,消除铸造缺陷,显著提高阀体致密性和强度,确保在高压、高温及腐蚀性工况下保持优异的抗冲击性和结构完整性。阀门内部采用平行式或楔式闸板结构,密封副可采用硬质合金堆焊或本体密封设计,满足不同温度、压力和介质特性的使用要求。阀门采用对焊连接方式,通过焊接与管道直接连接,连接强度高、密封性能好、结构紧凑,适用于高温高压及苛刻工业管路系统。阀门通常配备手动或齿轮驱动装置操作,通过螺纹升降阀杆带动闸板升降,实现介质流通或截断,操作可靠、密封性能好。该阀门专为水、蒸汽、油品、天然气等高温高压工业流体输送系统设计,尤其适用于石油、化工、电力、冶金等需要耐高温、耐高压及在严苛工况下长期稳定运行的工业领域。

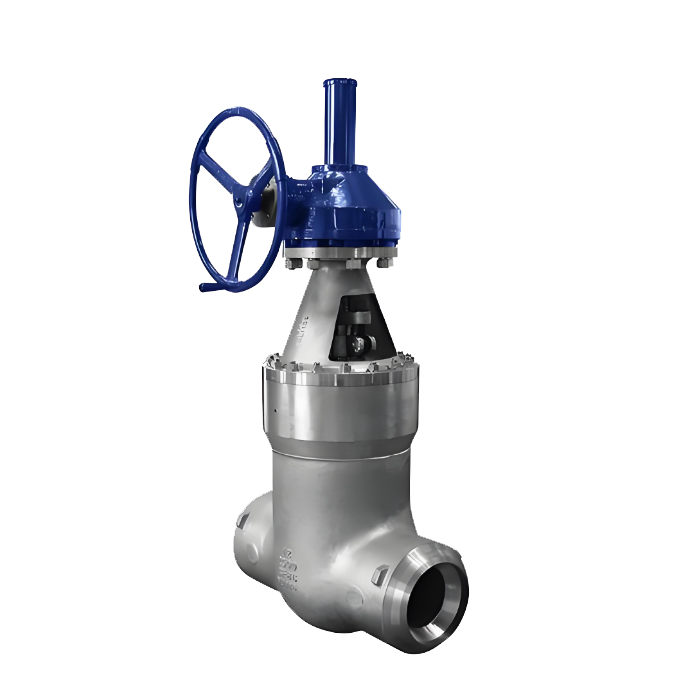

Z561锻钢对焊自密封闸阀产品图


Z561锻钢对焊自密封闸阀特点

特点

1、高性能锻造阀体结构: 阀体采用整体锻造工艺成型,选用优质碳钢、不锈钢或合金钢材料,完全消除铸造缺陷,显著提高材料的致密性与强度,确保在高温、高压及苛刻工况下具备优异的抗冲击性和长期结构稳定性。阀体与阀盖采用自密封结构设计,通过密封环形成压力自紧密封,介质压力愈高,密封性能愈好。

2、自密封阀盖与压力自紧式密封: 阀盖与阀体之间采用自密封(Pressure Seal)结构,内设不锈钢密封环与分半环组合,在介质压力作用下自动压紧阀盖与阀体间的密封面,实现压力越高密封越可靠的双重密封效果,完全杜绝外漏风险,适用于高温高压蒸汽、电站及石油化工等苛刻工况。

3、标准对焊连接方式: 阀门两端采用对焊连接(BW),与管道直接焊接成一体,连接强度高、结构紧凑、密封可靠,彻底消除法兰连接的潜在泄漏点,特别适用于高温高压、大口径及不允许泄漏的重要工业管路系统。

4、低流阻直通式流道设计: 阀体内部采用全通径设计,介质流动路径短、流通顺畅,有效减少流体阻力损失和压力降;流道过渡平滑,避免涡流和介质滞留,适用于水、蒸汽、油品、天然气及腐蚀性介质等多种工业流体。

5、可靠的闸板密封系统: 阀门采用平行式或楔式闸板结构,密封副可选用硬质合金堆焊或本体密封设计,经精密研磨加工,确保闸板与阀座的良好吻合度。关闭时通过阀杆施加机械力,实现强制密封,确保阀门截断严密、双向密封性能可靠。

6、广泛适用的工况范围与多样化操作方式: 产品设计涵盖Class150至Class2500压力等级,适用温度范围广,可满足石油、化工、电力、冶金、制药、食品及通用工业等不同领域的管路控制需求。阀门可采用手动、齿轮传动、气动或电动执行器等多种驱动方式,操作灵活便捷;自密封结构使其在高温高压及需要频繁维护的工况下具有明显优势。

Z561锻钢对焊自密封闸阀结构原理

Z561锻钢对焊自密封闸阀结构图

零部件名称材料表

阀体A105A182 F22A182 F304(L)A182 F316(L)
阀瓣A276420A276304A276304(L)A276 F316(L)
阀杆A182 F6A182 F304A182 F304(L)A182 F316(L)
密封圈A182 F304LA182 F316L
密封螺母A105A182 F304A182 F304(L)A182 F316L
阀盖A105A182 F22A182 F304(L)A182 F316(L)


Z561锻钢对焊自密封闸阀技术参数

性能规范表

性能规范表
公称压力16/25MPa
强度试验压力24/37.5
密封试验压力17.6/27.5
适用温度≤425


Z561锻钢对焊自密封闸阀标准尺寸

Z561锻钢对焊自密封闸阀外形尺寸图

Z561锻钢对焊自密封闸阀外形尺寸表

规格NPS(in)V23/411V41422
公称通径DNmm152025324050
d(全径)1318242936.546.5
LSW或NPT(Rc)140140140178178216
法兰美标RJ216229254279305371.2
PN16.0MPa170190210230260300
H(开启)321321321380414502
W125125160160180240
