概述

Z41Y自密封法兰锻钢闸阀是一款采用锻钢阀体制造、法兰连接的明杆楔式闸阀。其阀体通过锻造工艺成型，内部组织结构致密，力学性能优于铸造件。阀门通过手轮驱动阀杆升降，带动楔式闸板实现管路的开启与关闭。密封面采用合金钢堆焊（“H”型），形成金属硬密封。该阀门专为高压、高温及关键工况设计，具有更高的强度、韧性和可靠性，是石油、化工、电力等行业苛刻管线的理想选择。广泛应用于石油化工装置、炼油厂、电站锅炉给水系统、高压蒸汽管线、天然气集输管道及高温高压工艺管路等对阀门强度、密封性及耐久性有严格要求的场合，作为关键截断设备。

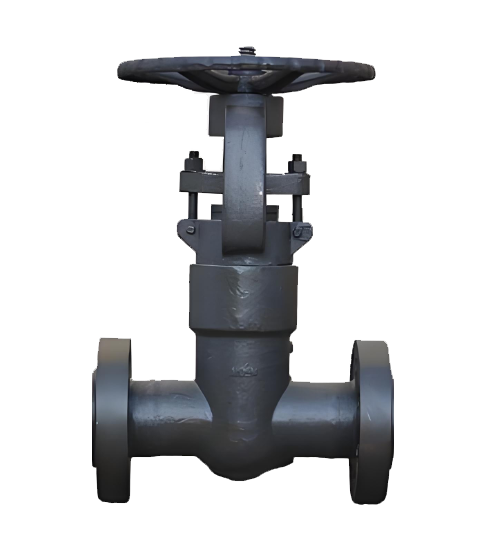

Z41Y自密封法兰锻钢闸阀产品图

特点

1.锻钢阀体，强度高：阀体采用优质锻钢（如A105、F304、F316）锻造而成，组织致密，无铸造缺陷，机械强度高，抗冲击性能好，适用于高压及疲劳工况。

2.明杆结构，阀位直观：阀杆随闸板升降，可通过观察阀杆伸出高度直接判断阀门开度，便于操作与维护。

3.合金钢硬密封（“H”型）：阀瓣与阀座密封面堆焊硬质合金（如13Cr、Stellite），硬度高，耐磨损、耐冲刷、耐高温，密封可靠，使用寿命长。

4.法兰连接，稳固可靠：采用标准法兰连接（如RF、RTJ），连接强度高，密封性能好，便于安装与拆卸。

5.适用高温高压工况：整体结构及材料选择使其适用于较高的工作压力（如PN16-PN100）和温度（-29℃~425℃），性能稳定。

6全通径设计，流阻小：采用全通径流道，介质流动阻力小，压力损失低，适用于对压降有要求的系统

Z41Y自密封法兰锻钢闸阀结构图

零部件名称材料表

性能规范表

Z41Y自密封法兰锻钢闸阀外形尺寸图

Z41Y自密封法兰锻钢闸阀外形尺寸表
