概述

Z11Y内螺纹锻钢闸阀是一种专为高压、中小口径及通用工业工况设计的截断阀门，通过旋转手轮驱动阀杆升降，带动闸板沿阀体中心线作垂直运动，实现管路系统的开启或关闭。其核心采用楔式弹性闸板或刚性闸板结构，能够有效补偿密封面在温度变化或压力波动下产生的微小变形，确保阀门在关闭时密封面紧密贴合，实现可靠的截断密封。阀体采用整体锻造工艺成型，选用优质碳钢、合金钢或不锈钢材料，消除铸造缺陷，显著提高阀体致密性和强度，确保在高压、高温及腐蚀性工况下长期稳定运行。密封副采用金属对金属硬密封设计，密封面堆焊硬质合金（如Stellite、13Cr等），经精密研磨加工，具有高硬度、耐磨损、耐冲刷性能，能够承受高温、高压及含颗粒介质的严苛工况。阀门采用内螺纹连接方式，通过标准锥管螺纹（NPT、PT、BSPT等）与管道直接旋紧连接，安装简便快捷、拆卸维护方便，适用于中小口径、高压及空间受限的工业管路系统。阀门通过手轮操作，顺时针旋转为关闭，逆时针旋转为开启，明杆结构设计可通过观察阀杆伸出高度直接判断阀门开度，便于操作与维护。该阀门专为水、蒸汽、油品、天然气、腐蚀性介质等工业流体输送系统设计，尤其适用于石油、化工、电力、冶金、制药及通用工业领域中需要结构紧凑、安装便捷、密封可靠及在高温、高压或腐蚀环境下长期稳定运行的严苛工况场合。

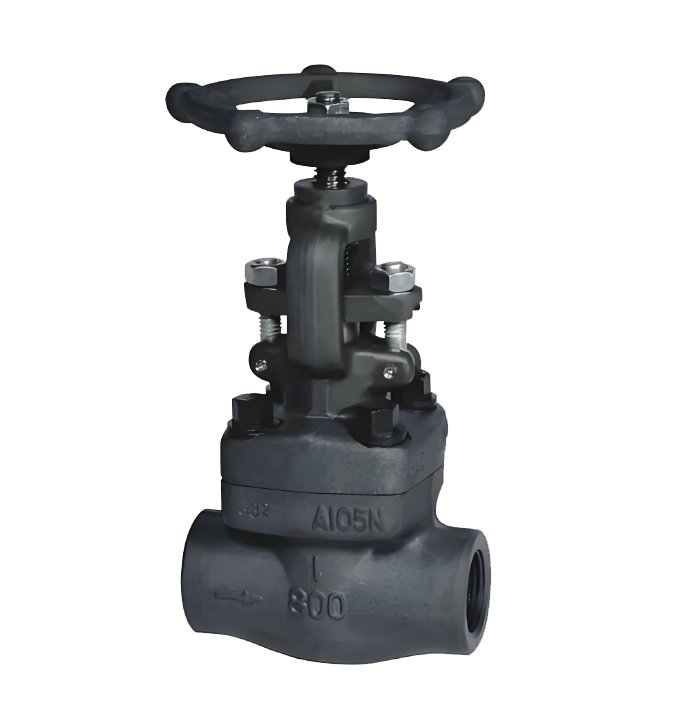

Z11Y内螺纹锻钢闸阀产品图

特点

1、高性能锻造阀体结构： 阀体采用整体锻造工艺成型，选用优质碳钢、合金钢或不锈钢材料，消除铸造缺陷，确保在高压、高温及苛刻工况下长期稳定运行。

2、楔式闸板结构，密封可靠： 采用楔式弹性闸板或刚性闸板设计，能够有效补偿密封面在温度变化或压力波动下产生的微小变形，确保阀门关闭时密封面紧密贴合，实现可靠的截断密封。

3、硬质合金硬密封，耐磨损耐冲刷： 密封副采用金属对金属硬密封设计，阀座与闸板密封面堆焊硬质合金（如Stellite、13Cr等），经精密研磨加工，具有高硬度、耐磨性强、耐冲刷性能优异的特点，能够承受高温、高压及含颗粒介质的严苛工况。

4、内螺纹连接，安装便捷： 采用标准锥管螺纹（NPT、PT、BSPT等）连接，通过螺纹与管道直接旋紧，安装简便快捷、拆卸维护方便；螺纹连接结构紧凑、占用空间小，特别适用于中小口径及空间受限的管路系统。

5、明杆结构，阀位直观： 采用明杆设计，阀杆随闸板升降，可通过观察阀杆伸出高度直接判断阀门开度，便于操作与维护。

6、低流阻直通式流道设计： 阀体内部采用直通式流道结构，介质流动路径短、流通顺畅，有效减少流体阻力损失和压力降；流道过渡平滑，避免涡流和介质滞留。

Z11Y内螺纹锻钢闸阀结构图

零部件名称材料表

性能规范表

Z11Y内螺纹锻钢闸阀外形尺寸图

Z11Y内螺纹锻钢闸阀外形尺寸表
