产品介绍

该产品是我厂工程技术人员参照国内外的同类型先进产品进行设计和制造的。阀体采用流线型设计、流体阻力小、流量大、密封效果好。在主阀上配装了以电磁阀为导阀的导管控制系统，利用水力操作，常用于给排水及工业系统中的自动控制，作业遥控开启和关闭的阀门，同时可加装速度调控装置。可取代用启闭闸阀蝶阀的大型电动装置，且体积小、重量轻、维修简单、使用方便、安全可靠。欢迎选购！

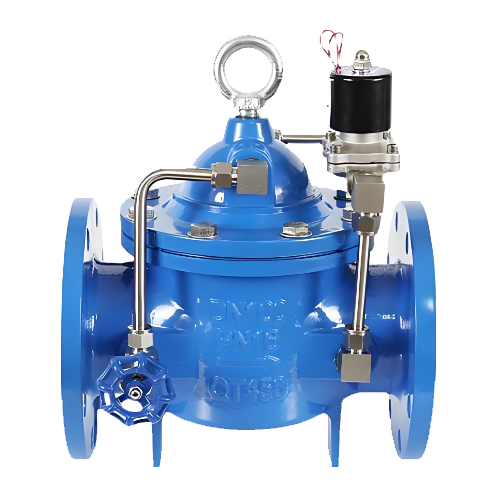

700X活塞式水利控制阀产品图

阀体采用流线型设计、流体阻力小、流量大、密封效果好。在主阀上配装了以电磁阀为导阀的导管控制系统，利用水力操作，常用于给排水及工业系统中的自动控制，作业遥控开启和关闭的阀门，同时可加装速度调控装置。可取代用启闭闸阀蝶阀的大型电动装置，且体积小、重量轻、维修简单、使用方便、安全可靠。

工作原理

当水泵开始工作时，进水端的水流通过针阀3、单向阀1进入阀盖控制室，然后再通过单向阀2、电磁向导阀7、球阀8排泄到出口。当阀盘开启到10％时碰到电器控制开关，此时电磁向导阀通电，处于常闭状态。而由于针阀3开度小（一般打开1/4圈即可）并且入口导管比出口导管直径小，所以控制室内的排泄速度大于补水速度。因此控制室的压力减少，此时入口压力将主阀盘托起，向下游大量供水。到需要停止供水时，水泵停止运行前，由进口压力先关闭主阀的90％时，此时电磁向导阀7由于断电处于常开状态。剩余10％利用电磁向导阀7及单向阀1、2的作用，上水腔的压力逐渐增大，最终使主阀盘严密关闭，可完全防止水锤现象产生，维护水泵电机，也起到了缓闭消声的作用。

700X活塞式水利控制阀结构图

该阀由主阀、针阀、球阀、电磁向导阀、单向阀、压力表等组成，按不同管位的需求，可分为橡胶隔膜式和活塞式两种。

主要零件与材料

主要技术性能

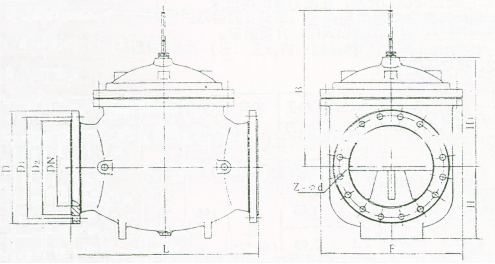

700X活塞式水利控制阀外形尺寸图

700X活塞式水利控制阀外形尺寸表
