工作原理
当水泵开始工作时，阀门进水端的水流，通过微型过滤器16，针阀15，单向阀14，进入阀盖的控制室，然后再通过球阀6排泄到出口。由于针阀15开度小（一般打开1/4圈即可）并且入口导管比出口导管直径小，所以控制室内的排泄速度大于入口的补水速度。由此，控制室内的压力减少，一直作用在主阀盘5下面的入口压力将主阀盘托起，从而打开主阀向下游供水，当停止供水时下游的水开始回流，由于阀盘5的自重和上水腔的压力使截流口迅速关闭90％，剩余10％利用导管把阀后压力传到上水腔，由于单向阀14的作用，上水腔的水不能流出，因此水腔内的压力逐渐增大，阀杆缓慢下移，最后使主阀盘严密关闭，防止了下游的水回流，起到了缓闭消声的作用。（这是隔膜式的工作原理，活塞式的亦同。）

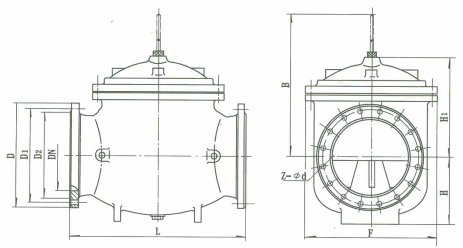

300X活塞式缓闭止回阀结构图
该阀主要分二种型式：隔膜型与活塞型，由主阀、单向阀、针阀、球阀、微型过滤器和压力表等组成，由于导阀、针阀和压力表等要用导管与主阀相连接，所以统称为导管控制系统
主要零件与材料
| 编号 | 零件名称 | 材 质 | | 编号 | 零件名称 | 材 质 |
| 1 | 阀 体 | 铸铁、不锈钢 | 9 | 球 阀 | 铜 |
| 2 | 阀 座 | 铜、不锈钢 | 10 | 压力表 | |
| 3 | 密封垫 | 强化橡胶 | 11 | 压缩弹 簧 | 不锈钢 |
| 4 | 密封垫压板 | 铜、不锈钢 | 12 | 阀 杆 | 不锈钢 |
| 5 | 阀 盘 | 铜、不锈钢 | 13 | 阀 盖 | 铸铁、不锈钢 |
| 6 | 球 阀 | 青 铜 | 14 | 单向阀 | 铜 |
| 7 | 膜 片 | 强化橡胶 | 15 | 针阀 | 铜 |
| 8 | 膜片压板 | 铜、不锈钢 | 16 | 微型过滤器 | 不锈钢 |
