产品介绍

该产品是本单位工程技术人员参照国内外的同类型先进产品进行设计和制造的。阀体采用流线型设计、流体阻力小、流量大、密封效果好。在主阀上配装了以电磁阀为导阀的导管控制系统，利用水力操作，常用于给排水及工业系统中的自动控制，作业遥控开启和关闭的阀门，同时可加装速度调控装置。可取代用启闭闸阀蝶阀的大型电动装置，且体积小、重量轻、维修简单、使用方便、安全可靠。欢迎选购！

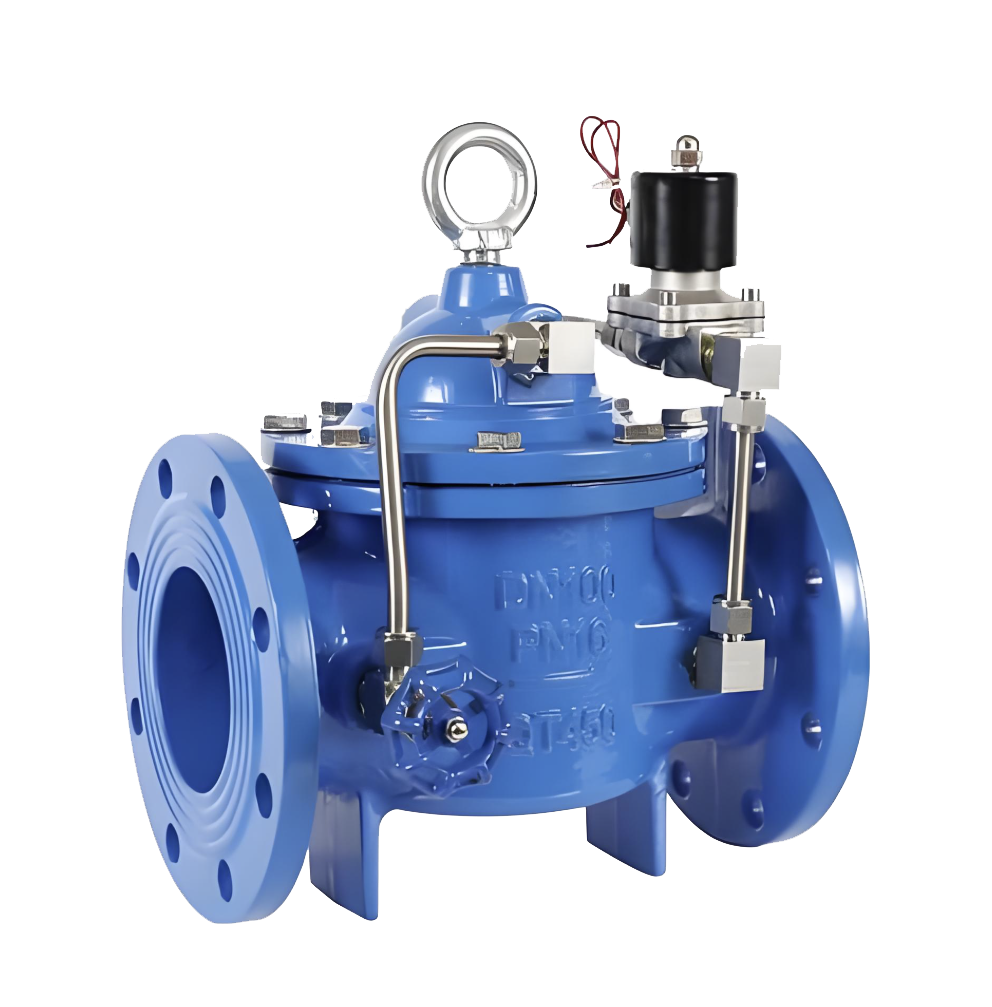

600X活塞式水利电动控制阀产品图

阀体采用流线型设计、流体阻力小、流量大、密封效果好。在主阀上配装了以电磁阀为导阀的导管控制系统，利用水力操作，常用于给排水及工业系统中的自动控制，作业遥控开启和关闭的阀门，同时可加装速度调控装置。可取代用启闭闸阀蝶阀的大型电动装置，且体积小、重量轻、维修简单、使用方便、安全可靠

工作原理

当水泵开始工作时阀门进水端的水流依次通过微型过滤器、针阀14、压力控制室、电磁向导阀8、球阀6、排泄到出口。此时电磁向导阀通电（电磁阀与水泵电机工作同步），处于常开状态。而由于针阀14阀门开度小，并且入口导管比出口导管直径小，所以控制室内的排泄速度大于补水速度。因此，控制室内的压力减少，一直作用在主阀盘下面的入口压力将主阀盘托起，从而打开主阀向下游供水。当需要停止供水时，水泵电机停止工作，电磁向导阀14由于断电处于常闭状态，由于下游的水开始回流，和阀盘的自重使截流口迅速关闭90％，剩余10％利用导管把阀后压力传到上水腔，由于电磁向导阀的作用，上水腔的压力逐渐增大，最终使主阀盘严密关闭，防止了下游的水回流，维护了水泵电机，也起到了缓闭消声的作用。（这是隔膜式的工作原理，活塞式的亦同）

600X活塞式水利电动控制阀结构图

该阀由主阀、针阀、球阀、电磁向导阀等组成，按不同管位的需求，可分为橡胶隔膜式和活塞式两种。

主要零件与材料

主要技术性能

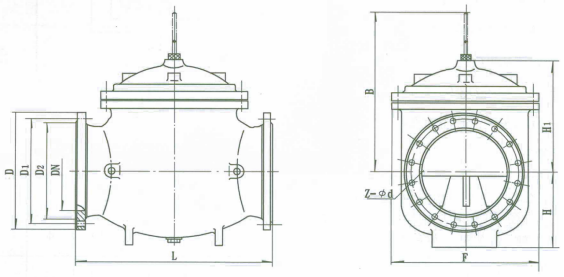

600X活塞式水利电动控制阀外形尺寸图

600X活塞式水利电动控制阀外形尺寸表
