产品介绍

该阀是本单位工程技术人员参照美国、法国和国内同类型的先进产品进行研制而成的一种新型阀门。在传动方式上采用了水力操作并能自动控制，即利用控制管路中的压差自动开合，关闭主阀，使上游的压力不超过某一设定值。阀体采用了全通道流线型设计，流体阻力小密封性能好，自动启闭性能灵敏。该阀的主要特点是既可以作泄压阀，又可以作持压阀。作泄压阀时可将给水管路中超过向导阀安全设定值之压力释放掉，并维持管路中压力于—安全设定值以下，以防止管路中高压或突压毁损管线或设备，可用于高层大楼消防测试循环系统以及其它给水平系统之泄压用，防止水压过高造成系统危险；作持压阀时可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区的压力。主要用于城市低压供水区域。总之该产品是用于供水系统的理想产品，欢迎选购。

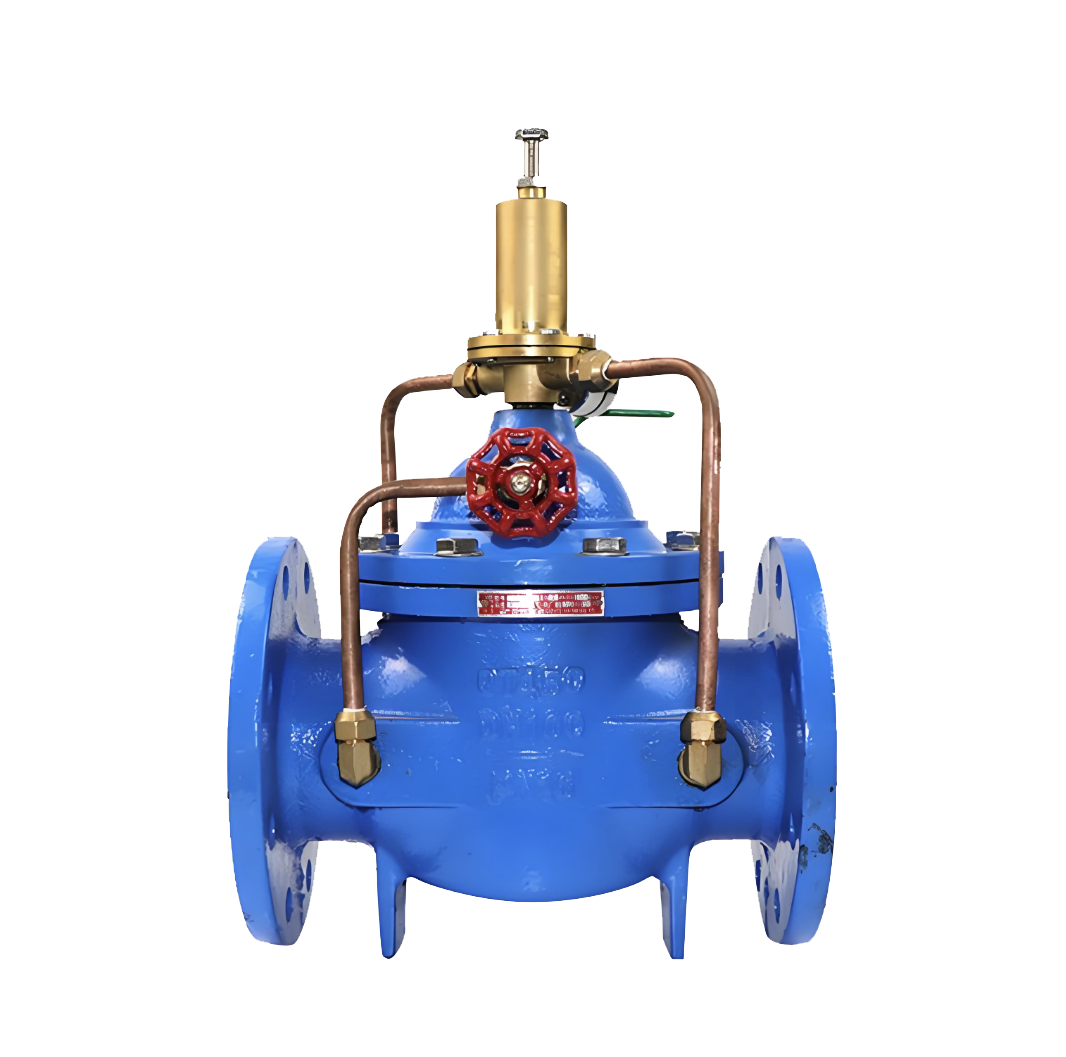

500X活塞式泄压/持压阀产品图

在传动方式上采用了水力操作并能自动控制，即利用控制管路中的压差自动开合，关闭主阀，使上游的压力不超过某一设定值。阀体采用了全通道流线型设计，流体阻力小密封性能好，自动启闭性能灵敏。该阀的主要特点是既可以作泄压阀，又可以作持压阀。作泄压阀时可将给水管路中超过向导阀安全设定值之压力释放掉，并维持管路中压力于—安全设定值以下，以防止管路中高压或突压毁损管线或设备，可用于高层大楼消防测试循环系统以及其它给水平系统之泄压用，防止水压过高造成系统危险；作持压阀时可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区的压力。主要用于城市低压供水区域

工作原理与用途

作泄压阀时，主阀安装于泄水旁路，即与主管道并联安装。当上游压力逐渐上升超过导阀13设定值时，主阀迅速开启泄水降压，直到上游压力降到导阀13设定值以下时，主阀才缓慢平稳关闭，并避免了水锤水击的发生，保证了管线的安全。作泄压阀时，主要用于消除因流量供大于需而逐渐增大的过高压力，如消火栓系统的消防初期、自动喷淋以及各种给水系统的水泵出口处。作泄压阀时，球阀12为常开。

作持压阀时，主阀安装于主管路上，即与主管道串联安装。只要主阀上游的供水压力低于导阀13设定值时，主阀就处于关闭状态。当主阀上游的供水压力超过导阀13设定值时，主阀才会自动打开，向主阀下游供水，从而保证了主阀上游的供水压力。主要用于维护城市干管最低供水压力，特别是发生火灾时，可防止支管用户过度抽水降压，作持压阀时，球阀12为常闭或用丝堵换下。

500X活塞式泄压/持压阀结构图

该阀由主阀、导阀、针阀、球阀、压力表等组成，按不同管径分有隔膜式和活塞式。由于导阀、针阀.、球阀和压力表等要用导管与主阀连接，所以统称为导管控制系统。

主要零件与材料

主要技术性能

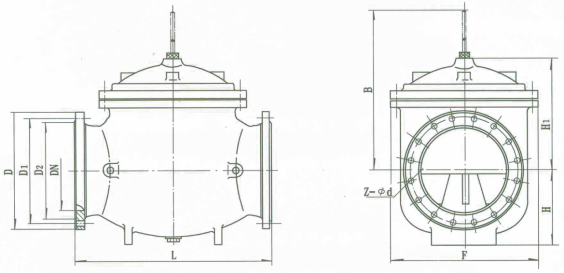

500X活塞式泄压/持压阀尺寸图

500X活塞式泄压/持压阀尺寸表
