D 涡轮驱动装置是一款采用高精度平面二次包络环面蜗杆副或ZC型蜗轮蜗杆副的紧凑型直角动力传输终端。该产品专为需要超大减速比、中等扭矩输出及自锁功能的工业场景设计，广泛应用于阀门驱动、输送机械、起重设备、包装机械、农业机械及小型提升装置等领域。箱体采用高强度铸铁或铝合金铸造成型，内部配置高承载蜗轮蜗杆副，蜗杆材料为40Cr或20CrMnTi，经渗碳淬火（HRC50-55）、磨削抛光，蜗轮采用高牌号锡青铜（ZCuSn10P1）离心铸造。通过优化齿形与啮合参数，D 涡轮驱动装置可实现总减速比335:1 至 2662:1，输出扭矩覆盖8500 N·m 至 100000N·m，能够在频繁启停及中低转速工况下长期稳定运行。产品具备可靠的反向自锁功能，支持多种安装方位及输入输出轴布置形式，可适配通用电机、伺服电机或手轮，真正实现了“大减速比、适中扭矩、自锁安全、紧凑安装”四位一体的动力集成。

D涡轮驱动装置产品图

1. 高精度蜗轮蜗杆副：采用平面二次包络或ZC型齿形，蜗杆材料40Cr或20CrMnTi，渗碳淬火至HRC50-55，齿面磨削粗糙度Ra≤0.8；蜗轮采用锡青铜ZCuSn10P1，离心铸造，承载能力较普通阿基米德蜗杆提高30%以上。

2. 宽速比范围与扭矩覆盖：减速比覆盖 335:1 至 2662:1，额定输出扭矩 8500  N·m 至10000N·m，满足阀门驱动、提升及输送等多种中载工况需求。

3. 可靠的反向自锁功能：基于蜗杆传动特有的摩擦角特性，在合理速比（≥36:1）范围内实现可靠反向自锁，有效防止负载倒转，特别适用于提升机构、阀门执行器及回转台。

4. 高效率与长寿命：传动效率依速比不同可达70%-85%。齿面经特殊跑合及磷化处理，接触疲劳寿命长，设计寿命不低于15000小时。

5. 紧凑模块化结构：箱体采用有限元优化设计，外形小巧，输入输出接口符合国际标准，可快速适配IEC电机或手轮。支持M1至M6共6种安装方位。

6. 可靠密封与长效润滑：轴端配备双唇骨架油封（氟橡胶），防护等级IP65。出厂预加合成蜗轮蜗杆油（ISO VG320或460），正常工况下10000小时免维护。

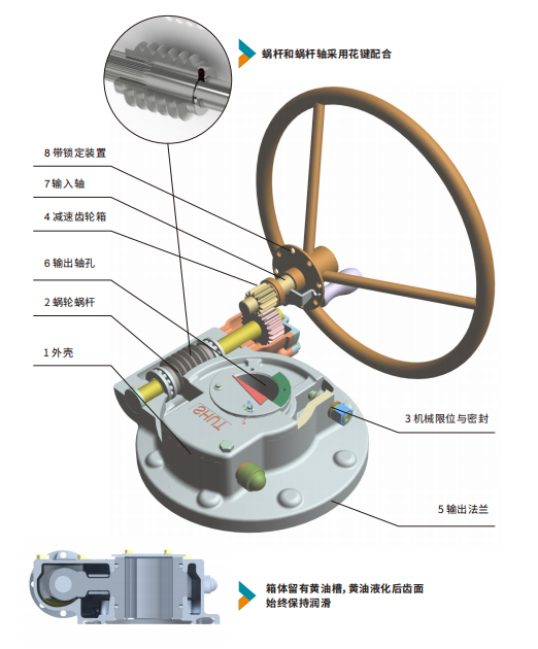

D涡轮驱动装置结构图

涡轮装置材料规范

技术参数表

外形尺寸标准要求

设计标准采用ISO5211技术规范

防护等级采用IP65

法兰标准：ISO 5211 ISO 5210

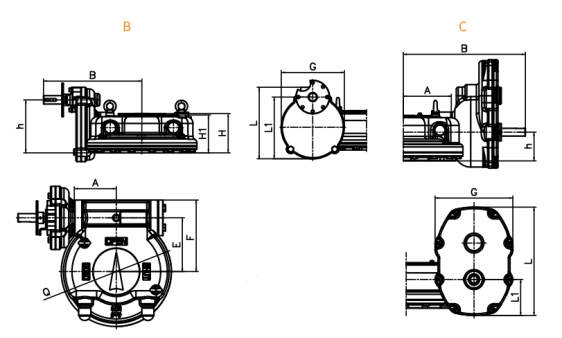

D涡轮驱动装置尺寸图

外形尺寸表

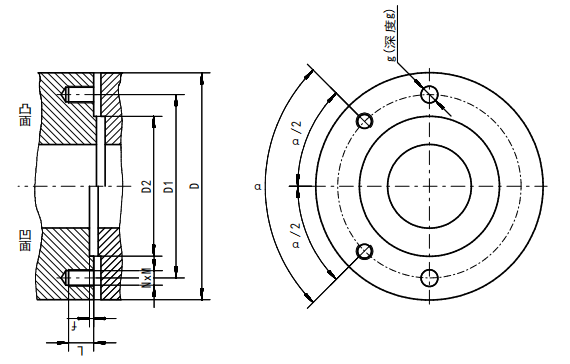

连接法兰尺寸及转矩

ISO5211、ISO5210法兰及转矩

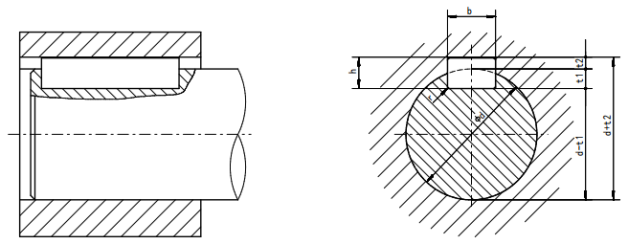

D涡轮驱动器输出轴孔和输入轴尺寸图

D涡轮驱动器输出轴孔和输入轴尺寸表

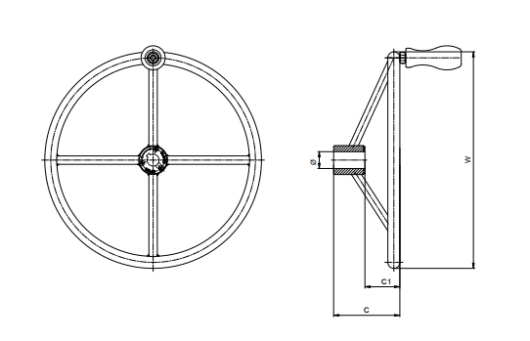

D涡轮手轮外形尺寸图

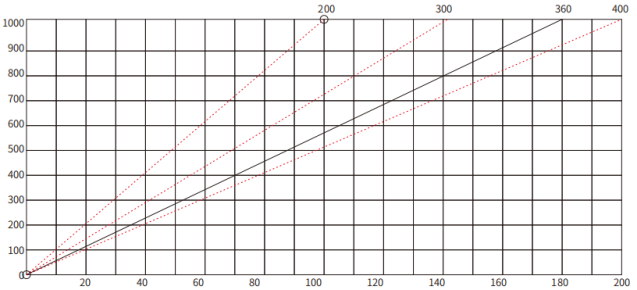

D涡轮手轮直径

D涡轮手轮外形尺寸表
