PWQ47F静态高性能平衡阀是一款专为现代高密度暖通空调水系统、工业循环水、生物制药以及高精度液冷热管理系统（如CDU冷量分配单元）设计的静态水力平衡调节阀。阀门采用法兰连接形式，核心结构融合了压力补偿设计，极大地减小了在高压差环境下的手轮操作力矩，同时降低了流体介质对阀体内部的冲击。依靠内部高精度的V型或等百分比调节通道，并配合外置标定的数字手轮，该阀门能够实现全行程的精密线性流量控制，帮助工程师轻松消除管路系统的静态水力失调。阀体选用高品质16P（SS304）不锈钢，辅以PTFE/RPTFE软密封结构，不仅满足精确控流与超低压降的需求，更具备完全关断和气泡级零泄漏的严密关闭性能，是兼顾舒适性、高安全度与系统节能的理想选择。

PWQ47F静态高性能平衡阀产品图

1 . 压力补偿低力矩设计：阀门内部引入先进的压力平衡式阀芯结构，有效抵消介质自身的高压推力，无论系统压差如何波动，均能轻松转动手轮进行高精度调节，显著降低机械磨损。

2 . 线性调节与极佳控流：相对流量与相对开度呈现优异的线性调节特性，控流精度符合国际主流水力平衡标准，可协助调试仪表快速、轻松地实现各分支管路达到设计设计流量。

3 . 具备完全关断功能：采用高密度PTFE密封副，在提供水力平衡调节的同时，兼具传统切断阀的严密关闭特性，实现气泡级的零内漏，便于系统分段检修或末端设备的彻底关断。

4 . 数字化精准手轮调试：配备带清晰视觉刻度的数字化数字手轮，具备防误操作的隐藏式记忆锁定功能，在维护性关闭后可直接恢复至原预设的Kv值状态，免去二次调试。

5 . 强耐腐蚀与洁净运行：选用不锈钢SS304（16P）铸造阀体与内部构件，长期在冷热水、高达50%浓度的乙二醇溶液或高标准去离子水介质中运行无锈蚀、无杂质析出，确保管路高洁净度。

6 . 法兰连接与抗冲击结构：采用国标法兰接口，坚固耐用，能承受管路高变流量运行带来的冷热频繁冲击，流道内部经过流体力学特定优化，水阻力低，系统运行能耗更小。

PWQ47F静态高性能平衡阀结构图

零部件名称材料表

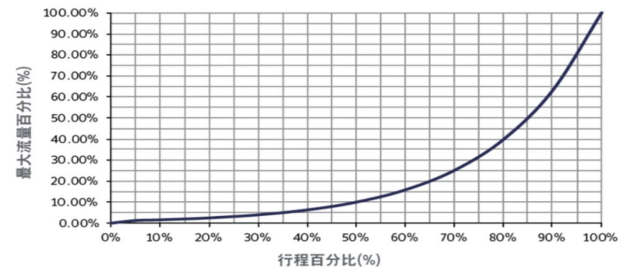

等百分比流量特性曲线图

性能规范表

传感器性能参数

外形尺寸标准要求

设计标准：GB/T 12237, GB/T 19672, API 6D, ASME B16.34

连接法兰：GB/T 9113, HG/T 20592, ASME B16.5

检验与试验：GB/T 13927, API 598, API 6D

压力-温度等级：GB/T 12224, ASME B16.34, API 608

PWQ47F静态高性能平衡阀尺寸图

外形尺寸表

△P: 阀门全开时的压差（单位：KPa)

V: 压差为 △P时的额定流量 (单位: m3/h)

Kvs: 阀门全开，阀两端压差为100KPa（1bar），介质密度为1g/cm3时，过流控制阀的介质体积流量。
