PWQ347F物联网单元阀是一款集成了高精度超声波/电磁流量计量、温度传感器、动态压差平衡调节以及 5G/4G/NB-IoT 无线通信技术于一体的新一代智慧型水力控制终端。该阀门专为现代智慧楼宇空调供暖（HVAC）小区分户计量、数据中心机柜级液冷精细化控流、智慧工业水网末端单元量身打造。阀门采用法兰连接，核心活动构件配备先进的压力平衡式阀芯，可自动消除由于管网系统压力波动引起的流量偏差。通过内置的物联网模块，阀门可实时将管路流量、供回水温度、计算热量及阀门开度等核心数据上传至云端管控平台，并能接收远程调控指令或基于设定目标进行本地自主恒温/恒流控制。在实现高洁净度、极低压降精准调节的同时，更具备完全关断功能，真正实现了“计量、调节、切断、物联”四位一体的跨界集成。

PWQ347F物联网单元阀产品图

1 . 物联网无线多网互联：内置高性能 NB-IoT/4G/5G 通信芯片，支持通过各种工业无线网络或 Modbus 总线协议将数据直连云端。支持远程OTA固件升级、远程参数配置与开度在线调整，实现无人值守的智慧化群控管理。

2 . 跨界四位一体高度集成：将“超声波/电磁计量”、“电动精准调节”、“动态压差平衡”与“严密切断”四大功能完美融合于单一阀体。不再需要在管道上重复堆叠安装各种阀门与表具，大幅缩减了末端单元的安装空间与总包综合采购成本。

3 . 动态平衡与精准温控：内部嵌入机械或电子式压差平衡结构，自动自适应消除外部管网压力对本地流量的干扰。可基于回水温度、供回水压差或固定流量进行就地闭环算法调节，控流曲线优异且无死角。

4 . 具备完全关断零泄漏：采用高密度改性 PTFE 软密封副，突破了传统电动平衡阀或平衡调节阀关闭不严的技术局限。在单元停用、欠费封锁或末端设备检修时，可作为严密切断阀使用，实现气泡级零内漏。

5 . 超高洁净度与强耐腐蚀：阀体及内部核心活动部件均采用高品质不锈钢 SS304（16P）精密铸造加工，长期与冷热水、高达 50% 浓度的乙二醇溶液或高标准去离子水介质接触不生锈、无杂质析出，保障液冷循环管路运行洁净。6 . 双向密封无流向限制：阀门设计为双向密封，无严格介质流向要求，安装适应性更强，适合多种管路布置。

PWQ347F物联网单元阀结构图

零部件名称材料表

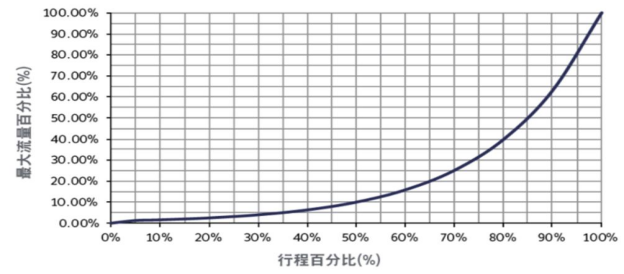

等百分比流量特性曲线图

性能规范表

传感器性能参数

外形尺寸标准要求

设计标准：GB/T 12237, GB/T 19672, API 6D, ASME B16.34

连接法兰：GB/T 9113, HG/T 20592, ASME B16.5

检验与试验：GB/T 13927, API 598, API 6D压力-温度等级：GB/T 12224, ASME B16.34, API 608

PWQ347F物联网单元阀尺寸图

外形尺寸表

△P: 阀门全开时的压差（单位：KPa)

V: 压差为 △P时的额定流量 (单位: m3/h)

Kvs: 阀门全开，阀两端压差为100KPa（1bar），介质密度为1g/cm3时，过流控制阀的介质体积流量。
