JY4N俄标燃气截止阀

JY4N俄标燃气截止阀

  • 型号:JY41N-16C/JY41N-25C/JY41N-40C/JY41N-64C/JY41N-16P/JY41N-25P/JY41N-40P/JY41N-64P
  • 规格:DN50~DN300
  • 适用温度:-40℃~80℃
  • 适用介质:燃气、液化气等
  • 压力:PN16-PN64
  • 连接方式:法兰
  • 驱动方式:手轮
  • 材质:铸钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
JY4N俄标燃气截止阀概述

概述

JY4N俄标燃气截止阀是一种严格按照俄罗斯GOST标准设计的铸钢截止阀,通过手轮或电动装置驱动阀杆及阀瓣沿阀座中心线作垂直升降运动,实现对燃气管路中介质的可靠启闭。阀体采用WCB碳钢、不锈钢或特种合金精密铸造,结构紧凑、刚性好、密封可靠。启闭件为塞形或锥形阀瓣,密封面采用平面或锥面设计,沿导向机构作直线运动,实现介质流向的严格切断。阀门采用法兰连接,符合GOST12815-80标准,拆装方便。阀杆为升降杆式,通过螺纹传动将旋转力转化为直线运动,实现稳定启闭控制。可选配手动或电动执行机构,适用温度-44℃至+434℃,适用于天然气、液化石油气、人工煤气、空气及弱腐蚀性气体介质,广泛应用于石油天然气开采、输气管线、城市燃气及化工等领域,特别适用于公称压力PN16~PN40、通径DN50~DN300的燃气管路工况。

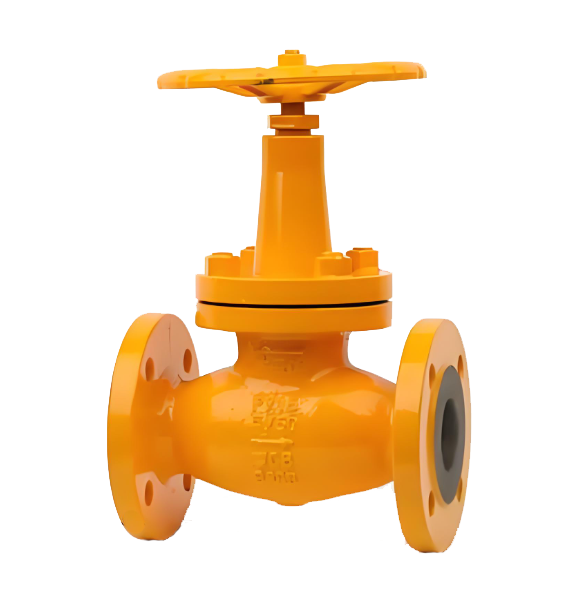

JY4N俄标燃气截止阀产品图

JY4N俄标燃气截止阀特点

特点

1、严格遵循GOST标准,适应俄标市场:产品严格按照GOST5762-2002设计标准、GOST3706-93结构长度标准及GOST12815-80法兰连接标准制造,符合俄罗斯市场准入要求,适用于石油、天然气、化工等工业管路系统。

2、材质多样,适应性强:阀体采用WCB碳钢、CF8/CF8M不锈钢及钛材、蒙乃尔、哈氏合金等特种合金材质,可根据不同燃气介质选择相应材料,满足从普通天然气到含硫腐蚀性气体的输送需求。

3、密封可靠,切断性能优异:启闭件为塞形阀瓣,密封面采用平面或锥面精密研磨配对,启闭过程中密封面无相对滑动,磨损与擦伤均不严重,密封性能好,使用寿命长,可实现燃气管路的严密切断。

4、结构紧凑,安装维护方便:截止阀结构比闸阀简单,制造与维修都较方便;阀瓣行程小,阀门高度比闸阀小,占用空间少,便于在空间受限的燃气管路中安装与操作。

5、操作方式灵活,满足不同需求:可根据工况要求配备手动(手轮)、正齿轮传动、伞齿轮传动、气动、液动或电动执行机构,实现现场操作或远程自动化控制,适应不同自动化程度的燃气输送系统。

6、适用范围广,工况覆盖宽:适用于工作温度-29℃至+425℃(WCB材质)的天然气、液化石油气、人工煤气、空气及弱腐蚀性气体介质,广泛应用于石油天然气开采、输气管线、城市燃气及化工等领域。

JY4N俄标燃气截止阀结构原理

JY4N俄标燃气截止阀结构图

零部件名称材料表

阀体、阀盖闸板阀杆填料
铸钢、不锈钢马氏体不锈钢铬镍不锈钢氟塑料-4


JY4N俄标燃气截止阀技术参数

性能规范表

性能规范表
公称压力1.6/2.5/4/6.4MPa
强度试验压力2.4/3.75/6/9.6
密封试验压力1.76/2.75/4.4/7.04
适用温度-40℃~80℃


JY4N俄标燃气截止阀标准尺寸

JY4N俄标燃气截止阀外形尺寸图

JY4N俄标燃气截止阀外形尺寸表

DNLDD1D2b-fZ×ΦdH
5018016012510216-24×Φ18285
8021019516013318-24×Φ18329
10023021518015820-28×Φ18390
12525524521018522-38×18451
15028028024021224-38×φ22513
20033033529526826-312×φ22636
25045040535532027-312×φ26739
30050046041037027-312×φ26854
