概述

JIS日标铝镍青铜截止阀是一种严格按照日本工业标准（JIS）设计的特种截止阀，通过手轮驱动阀杆及阀瓣沿阀座中心线作垂直升降运动，实现对管路中介质的可靠启闭。其设计核心在于阀体采用铝镍青铜（镍铝青铜）精密铸造，材料牌号符合JIS ALBC3标准，具有优异的抗海水腐蚀性能和良好的高温强度，结构紧凑、刚性好、密封可靠。阀座密封面可采用本体密封（W）、堆焊Cr13不锈钢（H）或堆焊硬质合金（Y），经精密研磨加工，实现金属对金属的可靠密封。阀门采用法兰连接，符合JIS B2220标准，通过螺栓与管道系统法兰直接紧固连接，连接强度高、密封可靠、拆装方便。阀门通过手轮驱动阀杆，将旋转力转化为阀瓣的直线运动，实现平稳、可靠的启闭控制。该阀门专为工作温度-196℃～525℃的海水、液化天然气（LNG）、芳烃、聚碳酸酯及强腐蚀性介质的管路系统设计，广泛应用于船舶制造、海水淡化、海上钻井平台、海洋工程及化工等工业管道需要切断或接通流体的场合，特别适用于公称压力10K～20K、通径DN15～DN200的强腐蚀及高低温管路工况。

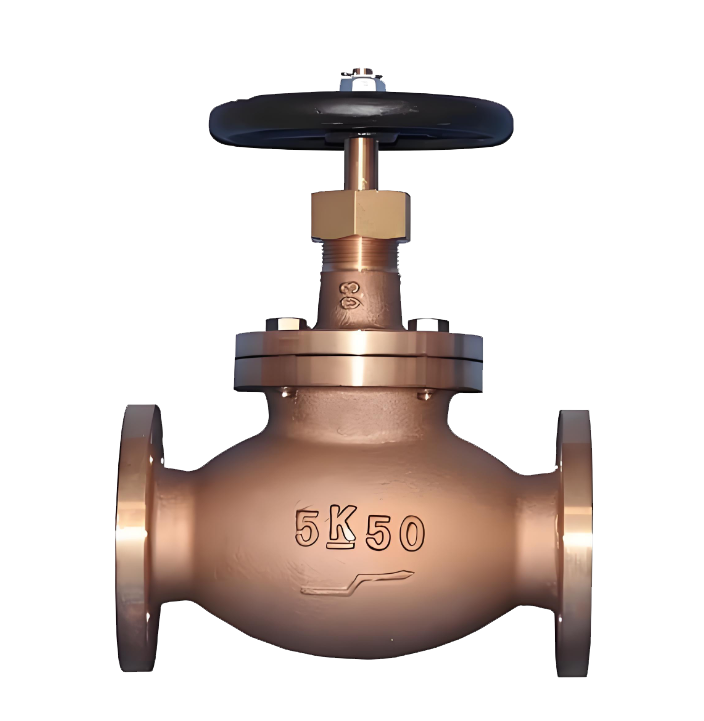

JIS日标截止阀产品图

特点

1、严格遵循JIS标准，适配日系市场：产品严格按JIS B2002、JIS B2071及JIS B2220等标准设计制造，完全适配日本及东南亚日标体系市场。

2、铝镍青铜阀体，耐海水腐蚀：阀体采用JIS ALBC3铝镍青铜精密铸造，耐海水及氯离子腐蚀能力优异，适用于船舶、海洋平台等强腐蚀工况。

3、密封可靠，耐高低温：阀瓣与阀座密封面可采用本体密封（W）、堆焊不锈钢（H）或硬质合金（Y），经精密研磨，实现金属对金属可靠密封，适用温度-196℃~525℃。

4、流道顺畅，流通能力强：阀体流道设计合理，介质流动通畅，压力损失小，启闭平稳可靠。

5、法兰连接，拆装方便：法兰尺寸符合JIS B2220标准（10K/20K），螺栓紧固，密封可靠，便于安装维护。6、手轮驱动，操作简便：配备手轮操作，也可根据需求配置电动执行机构，适用于海水、LNG、芳烃等强腐蚀及高低温管路系统。

JIS日标截止阀结构图

零部件名称材料表

性能规范表

JIS日标截止阀外形尺寸图

JIS日标截止阀外形尺寸表

10K（mm）

20K（mm）
