DQ41F锻不锈钢低温球阀概述

DQ41F锻不锈钢低温球阀是一种采用锻不锈钢阀体、法兰连接的高性能低温专用球阀，适用于液化天然气（LNG）、液氧、液氮、液氩、液态乙烯等超低温介质。阀体及关键部件采用F304、F316L等锻不锈钢材料，经过严格的深冷处理工艺，将粗加工零件置于冷却介质中数小时（12小时）以释放应力，确保在-196℃下的低温韧性和尺寸稳定性。阀门采用加长阀盖设计，使填料函远离低温区，防止填料冻结和阀杆卡阻，确保操作灵活可靠。球体与阀座密封面采用PTFE等低温专用软密封材料，通过球体90度旋转实现启闭。该阀门广泛应用于LNG接收站、空分设备、低温储运及石化行业低温装置中，是超低温工况下实现可靠截断的关键设备。

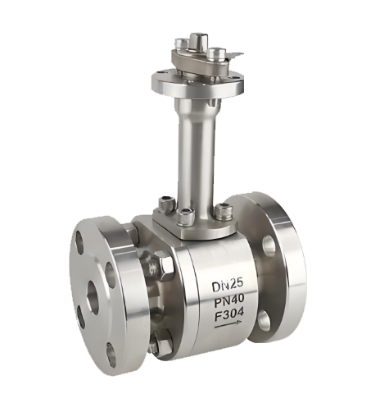

DQ41F锻不锈钢低温球阀产品图

DQ41F锻不锈钢低温球阀特点

1.锻不锈钢高压性能：采用锻不锈钢材料（F304/F316L），材质均匀致密，机械强度高，可承受更高工作压力（PN1.6-16.0MPa），适用于高压低温工况。

2.深冷处理工艺：所有关键部件经过深冷处理释放加工应力，确保材料在-196℃下的低温韧性和尺寸稳定，防止低温脆裂和变形泄漏。

3.加长阀盖防冻结设计：长颈阀盖结构有效延长冷量传导路径，使填料函保持在较高温度区域，防止填料冻结和阀杆卡阻，保证操作灵活可靠。

4.低温专用密封系统：阀座采用PTFE等低温专用软密封材料，低温下收缩率低，密封性能优异，确保双向零泄漏密封。

5.结构轻巧热损失小：为减少阀体热损失，保证阀门超低温下的使用，特意设计成重量轻、尺寸小的阀体，有效降低冷能损失。

DQ41F锻不锈钢低温球阀结构图

零部件名称材料表

外形尺寸标准要求

1、阀门的结构长度按ASME B16.10的标准

2、连接法兰按ASME B16.50的标准

DQ41F锻不锈钢低温球阀外形图

DQ41F锻不锈钢低温球阀外形尺寸表
