DQ41F低温球阀概述

DQ41F低温球阀是一种专用于液化天然气（LNG）、液氧、液氮、液态烃等超低温介质的特种阀门，采用法兰连接和固定球或浮动球设计。阀体及关键部件采用奥氏体不锈钢或低温合金钢，并经过深冷处理，确保在-196℃及以下温度仍保持优良的韧性。阀门通过旋转球体90度实现启闭，采用特殊低温材料密封副，在温度剧烈变化时仍能保持可靠密封。该阀门设计有加长阀盖以隔离冷源，保护填料和操作机构，广泛应用于LNG接收站、空分设备、低温储运及化工等领域，是超低温管路系统中实现安全截断的关键设备。

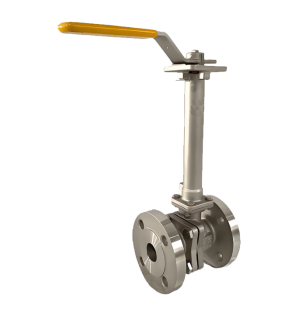

DQ41F低温球阀产品图

DQ41F低温球阀特点

1.超低温材料与深冷处理：主体材料选用304、316L等奥氏体不锈钢或LCB等低温钢，并经过深冷处理，彻底消除低温冷脆风险，确保结构安全。

2.可靠的低温密封系统：阀座采用增强PTFE、PCTFE或金属密封等特殊低温材料，弹性好、收缩率低，在超低温工况下仍能实现双向零泄漏密封。

3.防冷桥与防结冰设计：采用加长型阀盖结构，有效延长了冷量传导路径，防止填料函冻结和操作机构结冰，确保阀门在低温下启闭灵活。

4.防火与安全结构：通常符合API 607防火标准，软密封失效后可形成金属副密封。阀杆采用防吹出和防静电设计，安全性高。

5.操作可靠维护便捷：配置加长阀杆便于地面操作，可选齿轮箱或执行机构。部分设计支持在线维护，更换密封件无需从管道上完全拆卸阀门。

DQ41F低温球阀结构图

零部件名称材料表

外形尺寸标准要求

1、阀门的结构长度按ASME16.10的标准

2、连接法兰按ASME16.50的标准

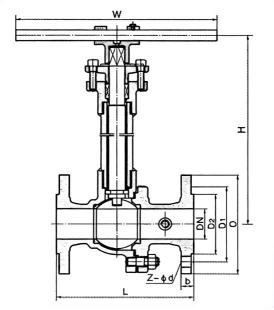

DQ41F低温球阀外形图

DQ41F低温球阀外形尺寸表

锻钢低温球阀主要外形和连接尺寸 1.6Mpa 单位:mm

锻钢低温球阀主要外形和连接尺寸 2.5Mpa 单位:mm
