DD363Y对焊顶装式超低温蝶阀（在线维修）概述

DD363Y对焊顶装式超低温蝶阀是一种采用对焊连接、顶装式结构设计的超低温专用蝶阀，专为液化天然气（LNG）、液氧、液氮、液氦、液态乙烯等-196℃级超低温介质工况设计。阀体采用对焊端与管道永久连接，消除法兰泄漏风险；顶装式结构允许在不从管线上切割阀门的情况下，通过拆卸阀盖从顶部取出阀杆、蝶板、阀座等内部核心组件进行在线维修。阀门采用三偏心金属硬密封结构，蝶板密封面堆焊硬质合金，确保严密切断和长寿命。该阀门广泛应用于LNG接收站、空分装置、低温液化工厂等需要高可靠性和便于在线维护的关键系统。

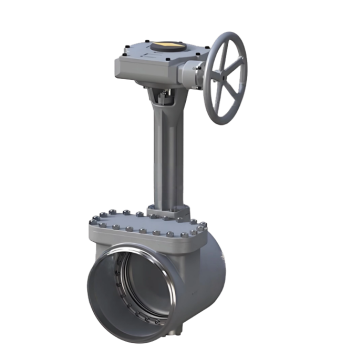

DD363Y对焊顶装式超低温蝶阀（在线维修）产品图

DD363Y对焊顶装式超低温蝶阀（在线维修）特点

1.对焊连接永久密封：采用对焊端与管道直接焊接成一体，彻底消除法兰连接处的潜在泄漏点，满足超低温工况对绝对密封的要求。

2.顶装式在线维护：独特的顶装式结构允许在不切割管道、不拆卸阀门的情况下，直接从顶部取出内部阀芯组件进行在线检查、清洗或维修，大幅减少维护停机时间和成本。

3.深冷处理与低温材料：所有关键部件选用LCB、LF2低温合金钢或F304/F316L锻不锈钢，对于≤-101℃的零件进行深冷处理，确保在-196℃下的低温韧性和尺寸稳定性。

4.三偏心硬金属密封：采用三偏心密封设计，实现无摩擦开启和关闭，密封面堆焊硬质合金，耐低温、耐冲刷、耐磨损，双向密封可达零泄漏。

5.加长阀盖防冻结：根据温度等级设计加长阀盖，使填料函远离低温区，防止填料冻结和阀杆卡阻，确保低温下操作灵活可靠。

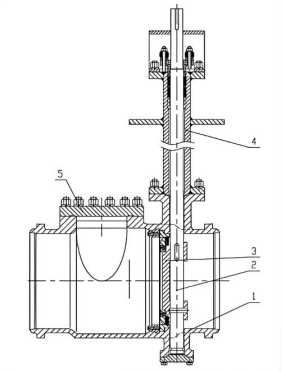

DD363Y对焊顶装式超低温蝶阀（在线维修）结构图

零部件名称材料表

外形尺寸标准要求

1、阀门的结构长度按ASMEB16.10的标准

2、连接法兰按ASME16.50的标准

DD363Y对焊顶装式超低温蝶阀（在线维修）外形图

DD363Y对焊顶装式超低温蝶阀（在线维修）外形尺寸表
