DD343F软密封低温法兰蝶阀概述

DD343F软密封低温法兰蝶阀是一种采用法兰连接、三偏心密封结构的低温专用蝶阀，适用于液化天然气（LNG）、液氧、液氮、液氩、液态乙烯等超低温介质。阀体及关键部件选用LCB低温碳钢、CF8不锈钢或F304/F316L锻不锈钢，经过深冷处理消除残余应力，确保在-196℃下的低温韧性和尺寸稳定性。阀门采用长颈阀盖设计，使填料函远离低温区，防止填料冻结和阀杆卡阻，通过蝶板90度旋转实现启闭和流量调节。该阀门广泛应用于LNG接收站、空分设备、低温储运及石化行业低温装置中，是超低温工况下实现可靠截断和调节的关键设备。

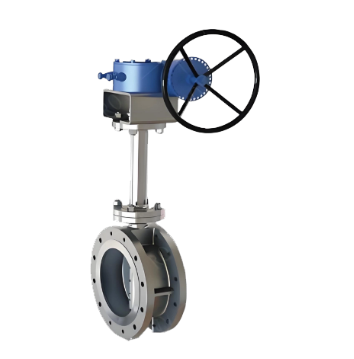

DD343F软密封低温法兰蝶阀产品图

DD343F软密封低温法兰蝶阀特点

1.长颈阀盖防冻结设计：采用加长型阀盖结构，有效延长冷量传导路径，使填料函保持在较高温度区域，防止填料冻结和阀杆卡阻，保证操作灵活可靠。

2.深冷处理与低温材料：全部关键部件经过深冷处理释放应力，严格控制材料的化学成分及低温冲击韧性，确保在-196℃下的低温韧性和尺寸稳定，防止低温脆裂和变形泄漏。

3.三偏心结构密封可靠：采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。密封圈选用不锈钢或聚四氟乙烯制作，兼具金属硬密封和弹性密封的双重优点。

4.法兰连接安装便捷：采用标准法兰连接，安装和拆卸更为便利，可与各类低温设备和管道高效连接，适用于DN50-DN1000多种口径。

5.流量调节性能优良：流量特性趋于正比例特性，调节性能好，在0～90°范围内可任意调节流量，既可作截断阀使用，也可作调节阀使用。

DD343F软密封低温法兰蝶阀结构图

零部件名称材料表

外形尺寸标准要求

1、阀门的结构长度按ASMEB16.10的标准

2、连接法兰按ASME16.50的标准

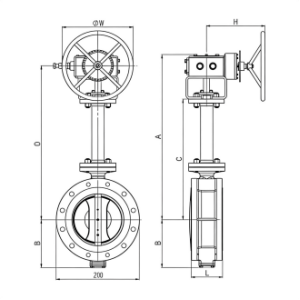

DD343F软密封低温法兰蝶阀外形图

DD343F软密封低温法兰蝶阀外形尺寸表
