A61Y焊接高压安全阀是一款采用焊接连接和硬质合金密封的高压专用安全阀。其进出口端均预制焊接坡口，可与高压管道直接对焊，形成永久性、高强度、零泄漏的连接。阀门采用“Y”型硬质合金密封面，具备极高的硬度、耐磨性及耐高温性。当系统压力超过预设的整定压力时，阀门自动开启泄放；压力恢复后自动关闭。该设计专为高温、高压、剧烈振动或对连接密封有极端要求的苛刻工况（如主蒸汽管道、加氢反应系统）提供可靠、紧凑的超压保护。主要焊接安装于超（超）临界电站锅炉的主蒸汽管道、过热器出口、高压给水系统；石油化工领域的加氢反应器、高压换热器出口管线；合成氨、甲醇装置的高压工艺管道；以及核电站一回路辅助系统等对连接完整性、密封性和承压能力有极端要求的关键高压泄放点。

A61Y焊接高压安全阀产品图

1.焊接连接，密封绝对可靠

阀体两端带标准焊接坡口，与管道直接对焊连接。消除了法兰垫片泄漏的风险，连接强度极高，能承受高压、高温及热应力循环。

2.硬质合金密封（“Y”型）

阀瓣与阀座密封面堆焊司太立（Stellite）等高硬度合金，在高压、高速、高温介质的冲刷下仍能保持优异的耐磨性、耐腐蚀性和严密密封。

3.高压专用阀体结构

阀体采用高强度合金钢（如F91、F92）锻造或铸造，并经过精确的有限元分析（FEA）优化，壁厚及流道设计能安全承受极高的操作压力（如PN25-PN250乃至更高等级）。

4.适用于极端工况

整体设计针对高温（可达600℃）、高压及可能存在的剧烈振动环境，材料选择与热处理工艺确保阀门在极端条件下的长期稳定性。

5.结构紧凑，空间占用小

相较于法兰连接，焊接连接省略了法兰盘、螺栓等部件，使阀门整体结构更紧凑，尤其在密集管道布置中优势明显。

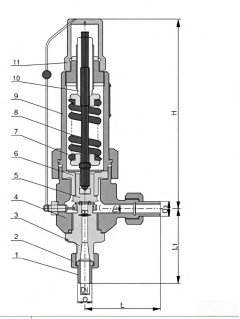

A61Y焊接高压安全阀结构图

零部件名称材料

性能规范表

A61Y焊接高压安全阀外形图

外形尺寸表
