A44Y带扳手弹簧全启封闭式安全阀

型号：A44Y-10C/A44Y-16C/A44Y-25C/A44Y-40C/A44Y-64C/A44Y-100C/A44Y-10C/A44Y-16P/A44Y-25P/A44Y-40P/A44Y-64P/A44Y-100P/A44Y-10C/A44Y-16R/A44Y-25R/A44Y-40R/A44Y-64R/A44Y-100R
规格：DN25-DN400
适用温度：≦300℃
适用介质：水、油品、蒸汽、气体及腐蚀性介质。

压力：PN10-PN100
连接方式：法兰
驱动方式：弹簧式
材质：铸钢、不锈钢、双向不锈钢

立即咨询

添加二维码为您服务！

A44Y带扳手弹簧全启封闭式安全阀概述

A44Y带扳手弹簧全启封闭式安全阀是一款集手动测试、全启式排放、硬质合金密封及封闭式结构于一体的高性能安全阀。阀门配备手动测试扳手，可定期进行功能测试；采用全启式设计实现大流量泄放；“Y”型硬质合金密封确保高温高压下的严密性；其封闭式结构能将排放的介质通过出口法兰定向引导至安全区域（如泄放管线），避免现场喷射危险，特别适用于排放有毒、有害、易燃或高温介质的场合。主要用于必须将泄放介质安全回收或导向处理系统的场合，例如：石油化工装置中处理有毒有害气体（如H2S、氯气）的反应器、储罐；炼油厂的加氢装置、裂化装置；煤化工及制药行业的工艺系统。是保障高危工艺流程安全、环保运行的关键泄压设备。

A44Y带扳手弹簧全启封闭式安全阀产品图

A44Y带扳手弹簧全启封闭式安全阀特点

1.手动测试扳手：阀门顶部装有扳手，可定期进行人工抬升测试，强制开启阀瓣以验证其动作灵活性，防止因长期静止而粘接卡死，确保紧急状态下的可靠性。

2.硬质合金密封（“Y”型）：阀瓣与阀座密封面堆焊司太立（Stellite）等硬质合金，硬度高，耐磨损、耐高温、耐腐蚀，密封性能卓越。

3.全启式大排量设计：阀瓣开启高度大，排放面积大，泄放能力（排量）强，能快速降低系统压力，适用于蒸汽、气体等介质。

4.封闭式排放结构：阀盖与阀体设计为完全封闭，泄放介质通过出口法兰被完全引导至指定的泄放管道，防止介质直接向大气喷射，保障人员与设备安全，并满足环保要求。

5.高压高温适应性强：整体采用耐热合金钢等材料，结构坚固，适用于高压（PN16-PN100）、高温（≤450℃）及苛刻工况。

A44Y带扳手弹簧全启封闭式安全阀结构原理

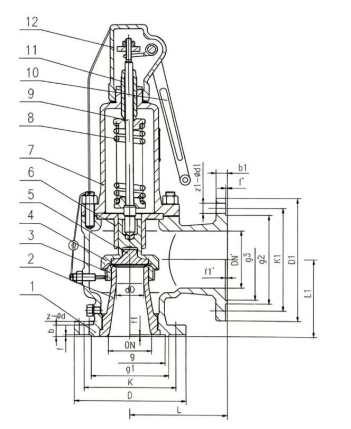

A44Y带扳手弹簧全启封闭式安全阀结构图

零部件名称材料

NO.	零件名称 Name of part	A48Y-C A44Y-C 材料 Materials	A44Y-P 材料 Materials	A44Y-R 材料 Materials
1	阀体 Body	WCB	ZG1Cr18Ni9Ti	CF8M
2	阀座 Nozzle	2Cr13	1Cr18Ni9Ti	316
3	调节圈 Adjusting ring	ZG2Cr13	ZG1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
4	反冲盘 Disc holder	ZG2Cr13	ZG1Cr18Ni9Ti	316
5	阀瓣 Disc	2Cr13	1Cr18Ni9Ti	316
6	导向套 Guide sleeve	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
7	阀盖 Bonnet	ZG230-450	ZG230-450	ZG230-450
8	弹簧 Spring	50CrVA	50CrVA包覆氟塑料 Coated Teflon	50CrVA包覆氟塑料 Coated Teflon
9	阀杆 Stem	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
10	扳手 Lever	ZG200-400	ZG200-400	ZG200-400
11	调整螺杆 Adjusting bolt	45	2Cr13	2Cr13
12	保护罩 Cap	ZG200-400	ZG200-400	316
	密封面材料Sealing surface of material	堆焊Co基硬质合金 Depositing stellite

A44Y带扳手弹簧全启封闭式安全阀技术参数

性能规范表

型号 model	铸钢型 Cast steel type
口径范围 Caliper range	DN25-DN400
适用温度 application temperature	≤300℃
适用介质 application media	水、蒸汽、油品 water、Steam and oil

A44Y带扳手弹簧全启封闭式安全阀标准尺寸

A44Y带扳手弹簧全启封闭式安全阀外形图

外形尺寸表

公称直径(DNnominaldiameter )	do	D	K	g	g1	b	f	f1	Z=φ-d	DN'	D1	k1	g3	g4	b1	f1'	f1	Z1=φ-d1	L	L1=	ΔH
20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	411
25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	411
32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	411
40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	472
50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	532
65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	556
80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	551
100	65	220	180		155	20	3		8-18	125	250	210		185	22	3		8-18	195	175	657
125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	857
150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	915
200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	1073
250	150	405	355		320	30	3		12-26	300	460	410		375	30	4		12-26	350	320	1307
300	220	460	410		375	30	4		12-26	400	580	525		485	36	4		16-30	370	350	1233
350	250	520	470		435	34	4		16-26	500	715	650		608	44	4		20-34	500	450	1711
400	280	580	525		485	36	4		16-30	500	715	650		608	44	4		20-34	500	450	1780
20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	411
25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	411
32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	411
40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	472
50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	532
65	40	185	145		120	22	3		8-18	80	200	160		135	22	3		8-18	160	140	556
80	50	200	160		135	22	3		8-18	100	220	180		155	22	3		8-18	170	135	551
100	65	230	190		160	24	3		8-23	125	250	210		165	22	3		8-18	195	175	657
125	80	270	220		188	28	3		8-26	150	285	240		210	24	3		8-23	210	190	857
150	100	300	250		218	30	3		8-26	175	310	270		240	26	3		8-23	255	230	915
200	125	360	310		278	34	3		12-26	250	405	355		320	30	3		12-26	300	260	1073
250	150	425	370		332	36	3		12-30	300	460	410		375	30	4		12-26	350	320	1307
300	220	485	430		390	40	4		16-30	400	580	525		485	36	4		16-30	370	350	1233
350	250	555	490		448	44	4		16-34	500	715	650		608	44	4		20-34	500	450	1711
400	280	620	550		505	48	4		16-38	500	715	650		608	44	4		20-34	500	450	1780
20	15	105	75	51	55	16	2	4	4-14	25	115	85		65	16	2		4-14	110	95	411
25	16	115	85	58	65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	411
32	20	140	100	66	78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	411
40	25	150	110	76	85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	110	472
50	32	165	125	88	100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	532
65	40	185	145	110	120	22	3	4	4-18	80	200	160		135	20	3		8-18	160	140	556
80	50	200	160	121	135	22	3	4	4-18	100	220	180		155	22	3		8-18	170	135	551
100	65	235	190	150	160	24	3	4-5	8-23	125	250	210		185	22	3		8-18	195	175	697
125	80	270	220	176	188	28	3	4-5	8-26	150	285	240		210	24	3		8-23	210	190	857
150	100	300	250	204	218	30	3	4-5	8-26	175	310	270		240	26	3		8-23	255	230	915
200	125	375	320	260	282	38	3	4-5	8-32	125	250	405		320	30	3		12-26	300	260	1073
250	150	450	385	313	345	42	3	4-5	12-34	300	460	410		375	30	4		12-26	350	320	1307
300	220	515	450	364	408	46	4	4-5	16-34	400	580	525		485	36	4		16-30	370	350	1233
350	250	580	510	422	465	52	4	5	16-36	500	715	650		608	44	4		20-34	500	450	1711
400	280	660	585	474	535	58	4	5	16-41	500	715	650		608	44	4		20-34	500	450	1711
20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	110	100	297
25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	310
32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	322
40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	352
50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	155	130	425
65	40	205	160	110	130	28	3	4	4-23	80	200	160	121	135	22	3	4	8-18	175	160	570
80	50	215	170	121	140	30	3	4	4-23	100	235	190	150	160	24	3	4-5	8-23	175	160	570
100	65	250	200	150	168	32	3	4-5	8-26	125	270	220	176	188	28	3	4-5	8-25	195	195	690
150	100	345	280	204	240	38	3	4-5	8-34	200	375	320	260	282	38	3	4-5	12-30	285	260	935
20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	297
25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	310
32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	322
40	25	170	125	76	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	352
50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	155	130	425
65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	570
80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4-5	8-23	175	160	560
100	50	265	210	150	172	38	3	4-5	8-30	125	270	220	176	188	28	3	4-5	8-25	195	195	690
150	80	395	290	204	250	46	3	4-5	12-34	200	375	320	260	282	38	3	4-5	12-30	285	260	935
