Q347H上装式法兰球阀

Q347H上装式法兰球阀

  • 型号:Q347H-16C/Q347H-25C/Q347H-40C/Q347H-64C/Q347H-16P/Q347H-25P/Q347H-40P/Q347H-64P
  • 规格:DN25-DN1200
  • 适用温度:≤550℃
  • 适用介质:水、气、油
  • 压力:PN16-PN320
  • 连接方式:法兰
  • 驱动方式:气动、电动、手动
  • 材质:铸钢、不锈钢、合金钢、铝镍青铜
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
Q347H上装式法兰球阀概述

Q347H上装式法兰球阀概述

Q347H上装式法兰球阀是一种采用顶部装载设计、法兰连接的高性能固定球阀。其核心特点是阀体为整体式结构,阀盖与阀体通过螺栓连接于顶部,可在不拆卸阀门从管道的情况下,通过上方开口整体装入或取出球体、阀杆及阀座等核心组件。阀门采用金属硬密封结构,专为高温、高压及严苛介质工况设计,适用于石油、天然气、化工及长输管线等关键系统,是实现可靠截断与高效在线维护的重要设备。

Q347H上装式法兰球阀产品图

Q347H上装式法兰球阀特点

Q347H上装式法兰球阀特点

1.上装式在线维护便捷:独特的顶部装载设计允许阀门在管线原位进行内部核心组件的快速检查、更换或维修,极大减少了维护停机时间和作业成本。

2.整体阀体高压密封可靠:采用整体式阀体结构,无中腔泄漏风险,结合金属硬密封副(如堆焊硬质合金),确保在高压差和高温下的双向零泄漏密封。

3.适用于严苛工况:专为高温、高压、含颗粒及腐蚀性介质设计,固定球结构配合高性能轴承,操作扭矩稳定,使用寿命长。

4.防火与安全设计:通常符合API 607/API 6FA等防火标准,软密封失效后可形成金属副密封。阀杆采用防吹出和防静电结构。

5.操作方式多样灵活:可配备手动、齿轮、电动或气动等多种驱动装置,满足不同自动化控制需求。

Q347H上装式法兰球阀结构原理

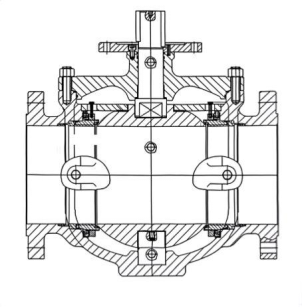

Q347H上装式法兰球阀结构图

零部件名称材料表

序 号名称材料
1阀体不锈钢、碳钢
2球体不锈钢、碳钢
3密封垫PTFE
4填料PTFE
5阀杆不锈钢、碳钢


Q347H上装式法兰球阀技术参数
性能规范表
公称压力1.6-32Mpa
强度试验压力2.4-48
密封试验压力1.76-35.2
适用温度550


Q347H上装式法兰球阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB9113的标准

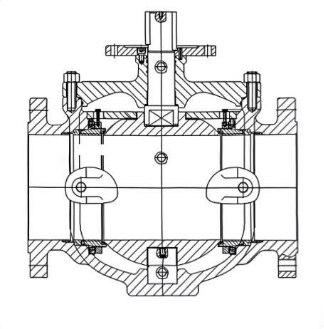

Q347H上装式法兰球阀外形图

Q347H上装式法兰球阀外形尺寸表

压力级主要尺寸公称通径
253240506580100125150200250300350400450500
PN1.6MPaL160180200230290310350400480600730850980110012001250
H240260307360410483512543581617672723758791828870
Kg9.6161928304155781152152703855028769801240
PN2.5MPaL160180200230290310350400480600730850980110012001250
H260280320360430490525567604642695742781815864905
Kg9.51619283045598212123028940254091311201280
PN4.0MPaL160180200230290310350400480600730850980110012001250
H260280320360436492527607649701750750790832875910
Kg101720253245598211523029540254091311241348
PN6.4MPaL160180200230290310350400480600730850980110012001250
H280320329365450509541663725781790806821858--
Kg101720253252681061682813554986891134--
150LbL127140165178190203229356394457533610686762864914
300LbL165178190216241283305381403502568648762838914991
600LbL21622924129233035643250855966078783888999110921194
