Q347Y涡轮固定球阀

Q347Y涡轮固定球阀

  • 型号:Q347Y-16R/Q347Y-25R/Q347Y-40R/Q347Y-16/Q347Y-40P/Q347Y-100P/Q347Y-16C/Q347Y-25C/Q347Y100C
  • 规格:DN50-DN500
  • 适用温度:≤425℃
  • 适用介质:水、蒸汽、油品及腐蚀性介质
  • 压力:PN16,PN25,PN40,PN100
  • 连接方式:法兰
  • 驱动方式:手动、电动、气动、涡轮
  • 材质:碳钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
Q347Y涡轮固定球阀概述

Q347Y涡轮固定球阀概述

Q347Y涡轮固定球阀是一种采用涡轮传动机构驱动的固定式球阀。其球体由上下转轴固定支撑,在高压下不产生浮动位移,阀座通常采用金属硬密封或复合密封结构。阀门通过涡轮箱减速传动实现大扭矩输出,使启闭操作省力且精确。该设计适用于石油、天然气、化工、电站等领域的高压、大口径及需要频繁操作的管路系统,能够可靠实现对水、蒸汽、油品及腐蚀性介质的截断与控制,尤其适合无法配备动力执行机构的场合。

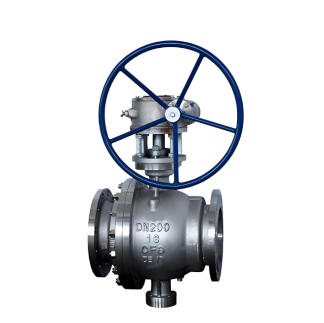

Q347Y涡轮固定球阀产品图

Q347Y涡轮固定球阀特点

Q347Y涡轮固定球阀特点

1.涡轮传动省力精确:采用涡轮蜗杆减速机构,输出扭矩大,操作省力,传动平稳,可实现阀门启闭位置的精确控制与自锁。

2.固定球结构耐高压:球体由轴承固定,旋转摩擦小,阀座在介质压力下不易产生过载变形,确保阀门在高压差工况下仍能灵活启闭并保持长久密封。

3.双重密封与防火安全:通常采用弹簧预紧的阀座设计,实现双向密封。密封副可采用金属对金属或软硬复合形式,并符合防火安全标准。

4.低流阻与高流通能力:全通径设计带来极小的流体阻力,适合输送管线长期全开运行,降低能耗。阀杆密封可靠,防吹出设计安全性高。

5.适应性强与维护便利:适用于手动、半自动或作为备用驱动装置。部分结构支持在线维护和阀座密封注脂,延长使用寿命,降低维护成本.

Q347Y涡轮固定球阀结构原理

Q347Y涡轮固定球阀结构图

零部件名称材料表

序 号名称材料
1阀体碳钢、不锈钢
2球体B不锈钢
3密封圈橡胶
4填料PTFE
5阀杆2Cr13、不锈钢


Q347Y涡轮固定球阀技术参数
性能规范表Performance Specification
公称压力Nominal Pressure1.6-10Mpa
强度试验压力Shell Test2.4-15
密封试验压力Seal Test1.76-11
适用温度Suitable Temp.≤425


Q347Y涡轮固定球阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按ASME16.10的标准

2、连接法兰按ASME16.50 的标准

Q347Y涡轮固定球阀外形图

Q347Y涡轮固定球阀外形尺寸表

公称通径主要外形尺寸和连接尺寸
LDD1D2bZ-dHH1D0
50178160125100164-1816085-
65191180145120184-1817095-
80206195160135208-18200110-
100229215180155208-18210120-
125356245210185228-18350215-
150394280240210248-23530190-
2004573352952652612-23575230600
2505334053553203012-25585260600
3006104604103753012-25730300600
3506865204704353416-25860350800
4007625805254853616-30935395800
4508646405855454020-30975440800
5009127056506084420-341060485800
