衬氟篮式过滤器是将氟塑料采用模压成形工艺内衬于钢制篮式过滤器的过流面上，形成数毫米厚的膜，以隔断腐蚀性介质与金属表面接触，从而保障其不被侵蚀，实现延长使用时间的目的。当物料从入口端进入到氟塑料滤篮内，流经滤筒上包缚的由PTFE或FEP材料抽丝编制而成具有相应规格滤网时，其杂质被阻挡，而清洁的物料则由出口流出，当需要清洗或更换滤篮时，只要将可拆卸的筒盖打开，取出滤芯，处理后重新装入就可以。本产品上下设置排污口，能够保障在需要时将筒体内的残液排除干净。对氟篮式过滤器采用模压成型法制成，它是把需要模压的筒体和筒盖等部件放入模具中，并将适量的氟塑料(粉状、粒状、纤维状、片状和碎屑状等)放入成型的模腔中，然后闭合，放在加热炉内加热到相应温度，取出来，放在压力机中并在压力作用下熔融流动，缓慢充满整个型腔而取得型腔所赋予的形状，随着在模具内塑化、混合和分散，熔体逐渐失去流动性变成不熔的体型结构而成为固体，经冷却到相应温度打开模具，而成为成品。本产品是工业生产中腐蚀性气体或液体物料净化缺一不可的管道附件。

GL14F46衬氟篮式过滤器产品图

1.极佳的抗腐蚀性能:阀体内腔及过滤篮表面均采用高性能F46（聚全氟乙丙烯）或PTFE（聚四氟乙烯）进行整体衬里。该工艺能有效抵消强酸、强碱、强氧化剂等极强腐蚀性介质对金属基体的侵蚀，确保在苛刻化学工况下的安全性。
2.高效过滤与低压损设计:采用篮式内部结构，有效过滤面积远大于流道截面积。这种大容量设计不仅提高了过滤效率，更能显著降低流体通过时的压降损失，并有效延长了两次清洗之间的运行周期。
3.衬里层高度可靠稳定:衬氟层与金属阀体基体紧密结合，具有优异的附着力和耐负压性能。密封面经精密加工平整无气孔，配合氟橡胶或全氟醚密封件，可实现严密的双向零泄漏，防止有毒有害介质外泄。
4.顶部开启维护便捷:采用顶入式结构设计，在需要清洗滤网时，仅需松开盖板紧固件即可直接垂直抽出内衬滤篮。该操作无需将阀体从管路整体拆除，极大简化了在线维护流程并降低了人工成本。
5.广泛的应用适应性:由于衬氟材质具备优异的化学惰性，该过滤器不污染介质，广泛应用于石油化工、农药医药、多晶硅及半导体超纯水系统等对防腐等级和洁净度要求极高的管路系统。

GL14F46衬氟篮式过滤器结构图

零部件名称材料表

性能规范表

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

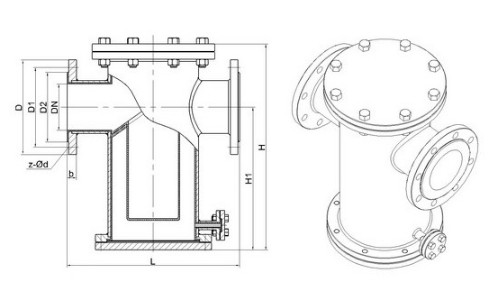

GL14F46衬氟篮式过滤器尺寸图

外形尺寸表
