SBL14篮式过滤器

SBL14篮式过滤器

  • 型号:SBL14P-16C/SBL14P-25C/SBL14P-40C/SBL14R-16P/SBL14R-25P/SBL14R-40P
  • 规格:DN25-DN600
  • 适用温度:-80~+450
  • 适用介质:
  • 压力:PN16~PN40
  • 连接方式:法兰
  • 驱动方式:
  • 材质:铸钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
SBL14篮式过滤器概述

SBL14篮式过滤器是一种结构紧凑、过滤高效的管道内联过滤装置,主要用于清除流体中的固体颗粒杂质,保护阀门、泵、仪表等关键设备正常运行。其设计适用于水、油、蒸汽等多种介质,广泛应用于石油、化工、制药、暖通及工业生产等领域的管道系统。

SBL14篮式过滤器产品图

SBL14篮式过滤器特点

1. 高效过滤,结构坚固:采用高强度、高通透性的楔形或钻孔滤篮,过滤面积大,压损小。坚固的壳体设计能承受较高管道压力,确保长期稳定运行。

2. 维护简便,流通无阻:独特的顶部开启结构,只需打开上盖即可便捷地取出滤篮进行清洗或更换,无需拆卸管道,大大降低维护成本和时间。

3. 多重密封,防泄漏可靠:关键连接处采用优质密封垫片与填料,结合精密的法兰对接设计,确保过滤器在高压和温度波动下仍具备优异的密封性能,无泄漏隐患。

4. 型号齐全,适配性强:提供多种口径、过滤精度(目数)及壳体材质(如碳钢、不锈钢)选择,可满足不同流量、介质特性与工况环境的定制化需求。

5. 安装灵活,经济耐用:支持水平或垂直安装,对安装空间要求低。整体设计简洁,无易损运动部件,使用寿命长,综合维护成本低。

SBL14篮式过滤器结构原理

                     SBL14篮式过滤器结构图


零部件名称材料表

壳体材质铸铁、碳钢不锈钢
滤框滤网材质不锈钢
密封件材质耐油石棉、柔性石墨、聚四氟乙烯

SBL14篮式过滤器技术参数

性能规范表

性能规范表
公称压力1.62.54.0MPa
强度试验压力2.43.86.0
密封试验压力1.762.84.4
适用温度-80~+450



SBL14篮式过滤器标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

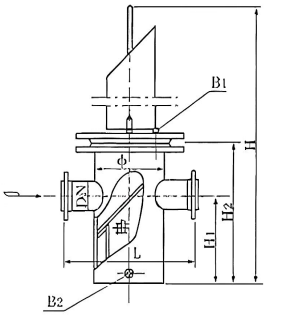

                     SBL14篮式过滤器尺寸图

SBL14篮式过滤器外形尺寸表
公称直径DN主要尺寸排放口“N”有效过滤面积(m2)
ΦLH1H2H
2576180110180280R1/2″0.003619
3276200110180285R1/2″0.003619
40108260120220340R1/2″0.005718
50108260120220340R1/2″0.005718
65133330160270400R1/2″0.009613
80159340180320460R3/4″0.01539
100219420220390550R3/4″0.02464
125273480260450630R3/4″0.03158
150273500310530720R3/4″0.04866
200325560390670900R3/4″0.07858
2504266604808001070M20*1.50.12005
30047875064010401360M20*1.50.16537
40053085064011001500M20*2.0/
500630105064012001600M20*2.0/
600800138070013002000M20*2.0/
