PWQ947F动态高性能平衡阀是一款集成了电动连续调节与动态压力补偿功能的高端水力控制阀门，专为现代化智能数据中心液冷系统（如CDU量分配单元）、超高层建筑暖通空调（HVAC）变流量水系统、智能微电子及生物制药管网量身打造。该阀门采用法兰连接，核心结构配备了先进的压力平衡式阀芯，能自动消除系统动态压差波动对流量的影响，使输出流量仅受输入控制信号的调节。阀门搭载高精度智能电动执行器，接收 4-20mA 或 0-10V 模拟量信号（或Modbus总线信号）进行全行程的精密线性控流，完美解决动态水力失调问题。不仅满足变流量精准控制与超低压降的要求，更具备完全关断功能，实现了调节与切断的二合一集成，是构建智慧能效绿色管网的理想选择。

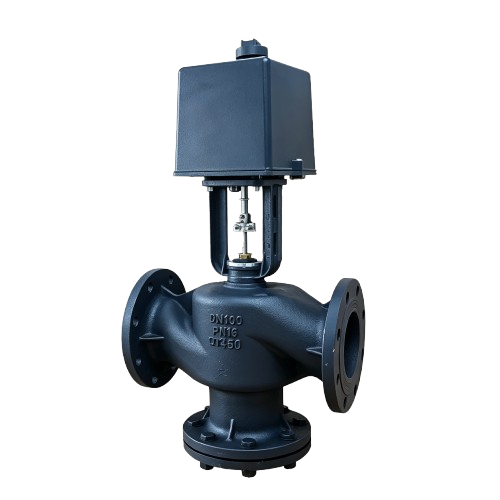

PWQ947F高性能动态平衡阀产品图

1 . 动态压差补偿抗干扰：阀门内部嵌入先进的压力平衡机构，能自适应抵消系统由于其他支路启闭引起的动态压力波动。无论管网压差如何变化，该阀门均能锁定预设流量，彻底杜绝水力串扰。

2 . 电动精密线性调节：配套智能型电动执行机构，支持标准模拟量与数字总线控制，相对流量与输入信号呈现极佳的等百分比或线性调节曲线，阀芯流道无死角，控流精度极高。

3 . 具备完全关断零泄漏：采用高密度PTFE软密封副，突破了传统调节阀或平衡阀关闭不严的限制。在系统停止运行或末端维护时，可作为完全切断阀使用，实现气泡级零内漏。

4 . 高度集成简化管路：将“动态平衡”与“电动调节”及“严密切断”三大功能完美融合于单一阀体中，无需在管道上重复安装平衡阀与电动控制阀，大幅削减了管路安装空间与硬件采购成本。

5 . 强耐腐蚀与超高洁净：阀体与内部核心活动构件均采用不锈钢SS304（16P）铸造加工，长期与各类冷热水、高达50%浓度的乙二醇溶液或高标准去离子水接触不生锈、无杂质析出，确保液冷系统高洁净度。

6 . 法兰连接坚固耐用：采用国标法兰接口，阀体结构经过流体力学特定优化，全开时具有接近直管的超低压降，能承受长期高频次变流量调节带来的冷热频繁冲击，系统循环能耗更低。

PWQ947F高性能动态平衡阀结构图

零部件名称材料表

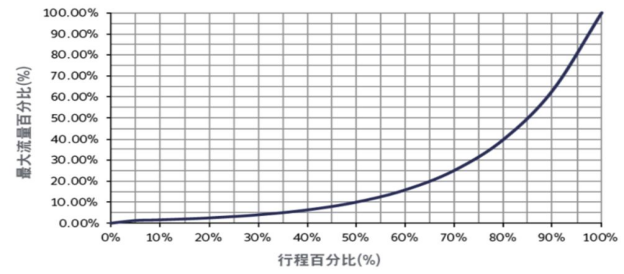

等百分比流量特性曲线图

性能规范表

传感器性能参数

外形尺寸标准要求

设计标准：GB/T 12237, GB/T 19672, API 6D, ASME B16.34

连接法兰：GB/T 9113, HG/T 20592, ASME B16.5

检验与试验：GB/T 13927, API 598, API 6D

压力-温度等级：GB/T 12224, ASME B16.34, API 608

PWQ947F高性能动态平衡阀尺寸图

外形尺寸表

△P: 阀门全开时的压差（单位：KPa)

V: 压差为 △P时的额定流量 (单位: m3/h)

Kvs: 阀门全开，阀两端压差为100KPa（1bar），介质密度为1g/cm3时，过流控制阀的介质体积流量。
