GA42Y单杠杆安全阀是一种采用杠杆重锤加载机构并配备硬质合金密封的机械式安全阀。其利用杠杆原理放大重锤的作用力，通过单根杠杆将放大后的力传递至阀瓣以提供密封比压。当系统压力作用于阀瓣下方的力超过杠杆重锤设定的机械力时，阀瓣被顶起，介质泄放；压力下降后，重锤力使阀瓣复位关闭。“Y”型硬质合金密封确保了高温高压下的严密性。该阀门结构简单直观，设定压力稳定，是传统工业中用于中低压、大排量且需要免维护、高稳定性场合的经典安全装置。主要用于传统工业锅炉、小型火力发电机组、低压供热系统、某些固定式蒸汽动力设备及历史设备的维护更换。在现代工业中，由于其体积较大、对安装空间和水平度有要求，已较少在新项目中采用，但在特定法规允许、且强调设定压力永久稳定、免维护的传统或特殊场合仍有应用价值。

GA42Y单杠杆安全阀产品图

特点：

1.杠杆重锤机构，压力设定稳定直观

通过调整重锤在杠杆上的位置，可直接、线性地设定并锁定开启压力。设定值不受弹簧松弛或温度影响，长期稳定性极佳，维护需求低。

2.硬质合金密封（“Y”型）

阀瓣与阀座密封面堆焊司太立（Stellite）等硬质合金，具备极高的硬度、耐磨性及耐高温性，适合蒸汽等苛刻介质，密封寿命长。

3.结构简单坚固，抗干扰性强

主要由杠杆、支点、重锤、阀体阀瓣组成，机械结构简单坚固，对介质污染、环境振动不敏感，可靠性高。

4.大排量潜力

杠杆机构可驱动较大尺寸的阀瓣实现全启式动作，提供较大的排放面积和泄放能力，适合蒸汽、气体的大流量泄放。

5.无需外部动力，本质安全完全依靠重力与杠杆原理工作，无需弹簧、气源或电源，适用于无可靠动力源或要求本质安全的防爆场合。

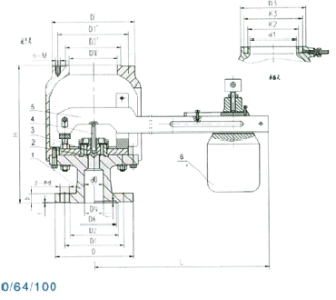

GA42Y单杠杆安全阀结构图

零部件名称材料

性能规范表

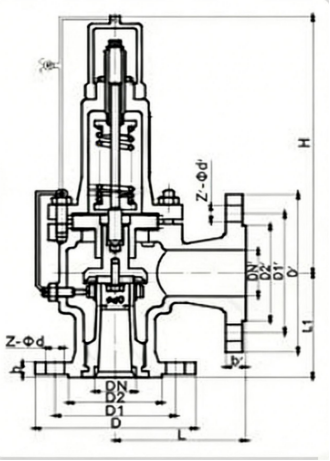

GA42Y单杠杆安全阀外形图

外形尺寸表
