H76W双瓣止回阀

H76W双瓣止回阀

  • 型号:H76W-10C/H76W-25C/H76W-40C/H76W-64P/H76W-100P/H76W-160P
  • 规格:DN50-DN1200
  • 适用温度:≤ 425 ℃
  • 适用介质:水、蒸汽、油品
  • 压力:PN10-PN160
  • 连接方式:对夹
  • 驱动方式:自动
  • 材质:碳钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
H76W双瓣止回阀概述

H76W双瓣止回阀概述

H76W双瓣止回阀是一种采用双阀瓣设计、依靠介质流动实现自动启闭的节能型止回阀,通常采用对夹式连接。阀体多采用不锈钢、铸钢或球墨铸铁材质,其内部两个阀瓣绕同一销轴做对称式回转运动。该阀门可水平或垂直安装,介质正向流动时推动双阀瓣平稳开启,流道近似直通,压力损失小;当介质停止或倒流时,双阀瓣在弹簧力和反向介质压力作用下迅速复位关闭,密封可靠且关闭速度快。它专用于对安装空间有限及要求快速关闭的管路系统,广泛应用于给排水、消防系统、暖通空调及工业循环水等工程,是结构紧凑、经济实用的管道保护装置。

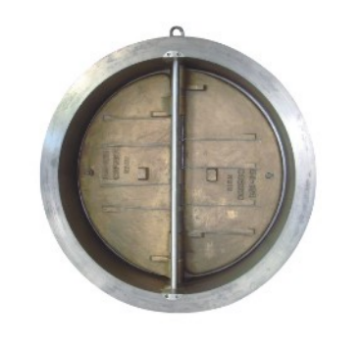

H76W双瓣止回阀产品图

H76W双瓣止回阀特点

H76W双瓣止回阀特点

1.双阀瓣设计启闭迅速: 采用两个对称阀瓣绕同一销轴回转,阀瓣行程短,关闭速度快,能有效减小水锤冲击,尤其适用于对关闭时间有要求的管路系统。

2.对夹连接结构紧凑: 采用对夹式连接,阀体长度仅为法兰式止回阀的三分之一左右,重量轻,占用空间小,便于在狭窄管道位置安装。

3.流阻小节能显著: 阀瓣开启角度大,全开时流道近乎直通,流体阻力小,压力损失低,长期运行可有效降低泵送能耗。

4.安装灵活适应性强: 可水平安装或垂直安装(介质流向自下而上),弹簧辅助关闭确保在各种安装角度下均能可靠密封,适用范围广泛。

5.维护简单经济实用: 结构简单,零件数量少,故障率低。对夹式设计拆卸方便,便于在线检查与维护,性价比高,广泛应用于给排水、消防、暖通及工业循环水系统。

H76W双瓣止回阀结构原理

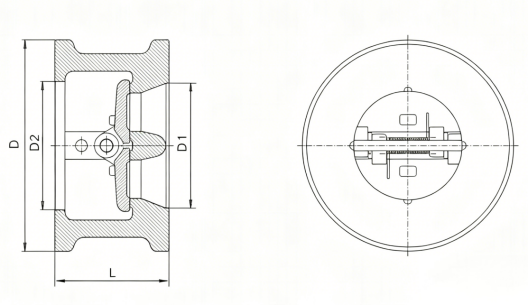

H76W双瓣止回阀结构图

零部件名称材料表

阀体body阀瓣disc阀座seat阀瓣座disc seta弹簧spring介质接触件Wetted parts
A216WCB/A105A351 CF8410SS/StelliteSame as discInconelX-750410SS
A216 WCB/A105A351 CF8VITON/BUNA/EPDMSame as discInconelX-750410SS
A216WCB/A105A351 CF8M316SS/StelliteSame as discInconelX-750316SS
A216WCB/A105A351 CF8MVITON/BUNA/EPDMSame as discInconelX-750316SS
A352LCC/A350 LF2A351 CF8M316SS/StelliteSame as discInconelX-750316SS
A352LCC/A350 LF2A351 CF8MVITON/BUNA/EPDMSame as discInconelX-750316SS
A351 CF8M/A182F316A351 CF8MSame as bodySame as discInconelX-750316SS
A351 CF8M/A182F316A351 CF8MVITON/BUNA/EPDMSame as discInconelX-750316SS
A890 GR4A/A182F51A890 GR 4ASame as bodySame as discInconelX-750A182F51
A890 GR 5A/A182F53A890 GR 5ASame as bodySame as discInconelX-750A182F53
UNS S31254UNS S31254Same as bodySame as discInconelX-750254-SMO
UNS N26625UNSN26625Same as bodySame as discInconelX-750Inconel 625


H76W双瓣止回阀技术参数
性能规范表Performance Specification
公称压力Nominal Pressure1.0-16МПа
强度试验压力Shell Test1.5-24
密封试验压力Seal Test1.1-17.6
适用温度Suitable Temp.≤425


H76W双瓣止回阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按ASME16.10的标准

2、连接法兰按ASME16.50的标准

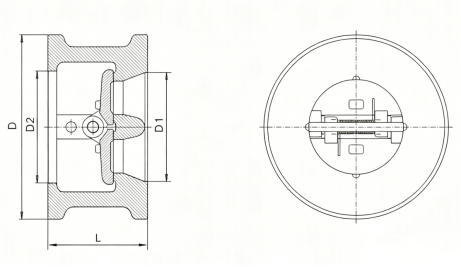

H76W双瓣止回阀外形图

H76W双瓣止回阀外形尺寸表

Pressure RatingNominal Size DNDimensionsPipe FlangeWeight (kg)
LDD1D2Diam.of Bolts CircleNo of Bolt holesDiam.of Bolt holesDiam.of BoltsLength of Bolts
PN1050601085155125418M161502.2
65671286568145818M161553.1
80731428082160818M161604.3
10073162102108180818M161656.3
12586192127130210B18M161808.4
15098218152165240822M2020512.6
200127273203220295822M2023524
2501463282542703501222M2025540
3001813783053204001222M2029066
3501844383373504601622M2029583
4001914893874005151626M24310102
4502035394384385652026M24325124
5002195944954956202026M24345150
6002226965955957252030M27355203
7003058116856858402430M27440380
8003059187807809502433M30450580
900368101887587510502833M30520665
1000432112497597511602836M33590880
120052413401165116513803239M366951470

Pressure RatingNominal Size DNDimensionsPipe FlangeWeight (kg)
LDD1D2Diam.of Bolts CircleNo of Bolt holesDiam.of Bolt holesDiam of BoltsLength of Bolts
PN1650601085155125418M161502.2
65671286568145818M161553.1
80731428082160818M161604.3
10073162102108180818M161656.3
12586192127130210818M161808.4
15098218152165240822M2020512.6
2001272732032202951222M2023524
2501463292542703551226M2426540
3001813843053204101226M2430566
3501844443373504701626M2431083
4001914963874005251630M27330102
4502035564384385852030M27345124
5002196184954956502033M30370150
6002227325955957702036M33380203
7003058026856858402436M33470380
8003059127807809502439M36475580
900368101287587510502839M36545665
1000432112697597511702842M39620880
120052413401165116513903248M457351470

Pressure RatingNominal Size DNDimensionsPipe FlangeWeight (kg)
LDD1D2Diam.of Bolts CircleNo.of Bolt holesDiam.of Bolt holesDiam.of BoltsLength of Bolts
PN2550601085155125418M161502.2
65671286568145818M161603.1
80731428082160818M161704.3
10073168102108190822M201806.3
12586194127130220826M242058.4
15098224152165250826M2422013.5
2001272842032203101226M2425526
2501463412542703701230M2728543
3001814013053204301630M2732570
3501844583373504901633M3034090
4001915153874005501636M33360110
4502035654384386002036M33375135
5002196224954956602036M33395158
6002227325955957702039M36410220
7003058316856858752442M39500400
8003059427807809902448M45520600
900368104087587510902848M45590685
1000432115597597512102856M52675900
120052413651165116514203256M527901510

Pressure RatingNominal Size DNDimensionsPipe FlangeWeight kg)
LDD1D2Diam.of Bolts CircleNo.of Bolt holesDiam.of Bolt holesDiam.of BoltsLength of Bolts
PN4050601085155125418M161502.5
65671286568145818M161604
80731428082160818M161705
10073168102108190822M201807
12586194127130220826M2420511.2
15098224152165250826M2422016.5
2001272912032203201230M2727031.5
2501463532542703851233M3030049.5
3001814183053204501633M3034581
3502224753373435101636M33400117
4002325473874005851639M36425158
4502645724384386102039M36470200
5002926264954956702042M39505285
6003187455955957952048M45575380

Pressure RatingNominal Size DNDimensionsPipe FlangeWeight (kg)
LDD1D2Diam.of Bolts CircleNo of Bolt holesDiam.of Bolt holesDiam of BoltsLength of Bolts
RFRTJ
PN6350601145155135422M201701852.5
65671386568160822M201801954
80731488082170822M201902055
10079174102108200826M242102259
125105211127130240830M2725026514.5
150136248152165280833M3029030527
2001653102002103451236M3333535048
2502133622502554001236M3339541093.5
3002294223003004601636M33420435114.5
3502734873353355251639M36480495187
4003055413853855851642M39525540261

Pressure RatingNominal Size DNDimensionsPipe FlangeWeight (kg)
LDD1D2Diam.of Bolts CircleNo of Bot holesDiam.of Bolt holesDiam.of BoltsLength of Bolts
RFRTJ
PN10050601205155145426M241852002.5
65671446568170826M241952104
80731548082180826M242052205
10079181102108210830M272252409
125105218127130250833M3026528014.5
1501362581521652901233M3030532027
2001653242002103601236M3335537048
2502133922502554301239M3642544093.5
3002294563003005001642M39465480114.5
3502735103353355601648M45535550187
4003055703853856201648M45585600261

Pressure RatingNominal Size DNDimensionsPipe FlangeWeight (kg)
LDD1D2Diam.of Bolts CircleNo of Bot holesDiam.of Bolt holesDiam.of BoltsLength of Bolts
RFRTJ
PN16050701205055145426M242102256
65831446568170826M242352507.5
80831547582180826M242452609.6
100102181100108210830M2728029517
125110218125130250833M3030532028
1501592581501602901233M3036538541
2002063252002103601236M3342544580
2502413892502554301242M39495515135
3002924593003005001642M39570600212


相关技术研发文章
  • 缓闭式对夹止回阀专利

           本实用新型提供一种缓闭式对夹止回阀,包括阀体、阀瓣、阀轴以及套设在阀轴上的扭簧,所述阀体的轴向方向上开设有用于介质流通的介质通道,所述介质通道包括进口端与出口端,所述阀瓣、阀轴以及扭簧相对阀体中心对称设置有两组,还包括位于进口端的阻尼装置,所述阻尼装置包括插设于阀体上的缸体、位于缸体内的活塞杆、弹簧以及与缸体外端相连的封盖,所述缸体内开设有相连通的第一腔体与第二腔体,所述第二腔体的截面呈方形,所述第二腔体的截面积大于第一腔体的截面积,所述活塞杆位于介质通道内的一端设有活动块。本实用新型噪音小,且具有速开缓闭及消除水锤的技术特性,能实现轻载启泵并预防停泵水锤的产生。

    1.一种缓闭式对夹止回阀,包括阀体、阀瓣、阀轴以及套设在阀轴上的扭簧,所述阀体

    的轴向方向上开设有用于介质流通的介质通道,所述介质通道包括进口端与出口端,其特征在于:所述阀瓣、阀轴以及扭簧相对阀体中心对称设置有两组,还包括位于进口端的阻尼装置,所述阻尼装置包括插设于阀体上的缸体、位于缸体内的活塞杆、弹簧以及与缸体外端相连的封盖,所述缸体内开设有相连通的第一腔体与第二腔体,所述第二腔体的截面呈方形,所述第二腔体的截面积大于第一腔体的截面积,所述活塞杆一端位于第二腔体内,另一端贯穿第一腔体位于介质通道内,所述活塞杆位于介质通道内的一端设有活动块,所述活塞杆位于第二腔体内的一端设有外螺纹,所述第二腔体内设有与其适配,且与活塞杆螺纹连接的限位板,所述弹簧套设于活塞杆上,且一端与限位板相抵,另一端与第二腔体的内壁相抵,所述阀瓣朝向活塞杆的一侧设有与活动块相配合的驱动块,所述阀瓣在闭合的过程中,驱动块朝向阀体中心的一侧与活动块相配合,实现活塞杆相对缸体朝向阀体中心位移,所述阻尼装置相对阀体中心对称设置有两组。

    2.根据权利要求1所述的一种缓闭式对夹止回阀,其特征在于:所述活塞杆位于第二腔体内的端部轴向开设有方孔,所述封盖上与方孔相对应的位置处插设有调节器,所述调节器端部设有与方孔相适配的驱动杆,所述调节器相对封盖可转动。

    3.根据权利要求2所述的一种缓闭式对夹止回阀,其特征在于:所述封盖上与调节器的连接处设有限位槽,所述限位槽内设有限位机构,所述限位机构包括球体、与球体相连的塔型弹簧以及用于固定塔型弹簧的定位柱,所述调节器上与封盖的连接处设有与球体相适配的卡合槽,所述卡合槽周向设置有至少四个。

    4.根据权利要求3所述的一种缓闭式对夹止回阀,其特征在于:所述卡合槽的顶边倒圆角设置。

    5.根据权利要求1所述的一种缓闭式对夹止回阀,其特征在于:所述阀体上设有与缸体相适配的阶梯槽。

    6.根据权利要求5所述的一种缓闭式对夹止回阀,其特征在于:所述缸体上与阀体的连接处套设有密封圈。

    7.根据权利要求1所述的一种缓闭式对夹止回阀,其特征在于:所述阀瓣上设有与阀体适配密封的堆焊层。8.根据权利要求7所述的一种缓闭式对夹止回阀,其特征在于:所述堆焊层的一侧设有与阀体适配密封的硫化橡胶。
