J91W卡套针型阀

J91W卡套针型阀

  • 型号:J91W-16P/J91W-25P/J91W-40P/J91W-64P/J91W-100P/J91W-160P/J91W-320P
  • 规格:DN6~DN25
  • 适用温度:≤450℃;≤550℃
  • 适用介质:水、蒸汽、油品
  • 压力:PN16-PN32
  • 连接方式:卡套
  • 驱动方式:手动
  • 材质:不锈钢、碳钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
J91W卡套针型阀概述

J91W卡套针型阀是一种采用卡套连接的小口径仪表阀门,通过旋转手轮驱动阀杆升降,带动针形阀瓣实现精确的开启与关闭。其密封面由阀体材料直接加工(“W”型),形成金属对金属的硬密封。两端预制卡套接口,通过拧紧卡套螺母使卡套变形抱紧管道,实现快速、可靠的连接。该阀门主要用于压力表、变送器等仪表的根部切断、管路取样、流量调节及排污排空,特别适用于需要频繁拆装、空间受限、无明火作业的场合,在石油、化工、电力、制药等行业中作为关键的仪表辅助设备,确保测量系统的安全隔离与精确控制。

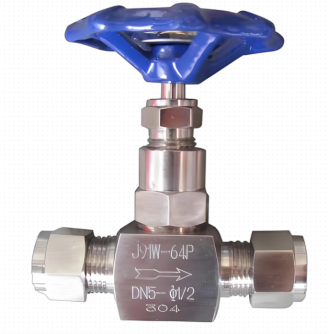

J91W卡套针型阀产品图


J91W卡套针型阀特点

1.卡套连接,安装快捷:采用卡套式连接结构,无需焊接或螺纹加工,只需插入管道并拧紧螺母即可完成安装,施工便捷,效率高。

2.无明火作业,安全可靠:卡套连接无需动火焊接,特别适用于禁火区域或存在易燃易爆介质的场合,安全性高。

3.可重复拆装,维护方便:卡套连接允许阀门多次拆卸和重新安装,便于仪表检修、更换和维护。

4.针形阀瓣,精确调节:针形阀瓣与阀座配合,可实现微小流量的精确调节和控制,调节性能优良。

5.金属硬密封,密封可靠:密封面由不锈钢材料直接加工,形成金属对金属的硬密封,耐磨损,使用寿命长。

6.全不锈钢耐腐蚀:阀体及主要部件采用304/316不锈钢,耐腐蚀性能优异,适用于多种腐蚀性介质。

7.耐高压设计:阀体结构强度高,可承受较高的工作压力,适用于中高压工况。

8.阀杆密封可靠:采用多层填料或PTFE密封,并设有密封压盖,防止外漏。

9.结构紧凑,空间适应性强:体积小巧,重量轻,适用于空间受限的仪表盘、仪表箱等安装场合。

J91W卡套针型阀结构原理

J91W卡套针型阀结构图

零部件名称材料:

序号No零件名称Part name材质属性Material
1卡套Ferrule20# A105 SS304 SS304L SS316 SS316L
2连接螺母Union nut20# A105 SS304 SS304L SS316 SS316L
3阀体Body20# A105 SS304 SS304L SS316 SS316L
4阀盖垫片Bonnet gasket紫铜PTFE RPTFE Red copper PTFE RPTFE
5阀盖Bonnet20# A105 SS304 SS304L SS316 SS316L
6填料垫Gland followerPTFE柔性石墨金属盘根 PTFE Flexible graphite Metal packing
7填料PackingPTFE柔性石墨 PTFE Flexible graphite
8填料压盖Gland20# A105 SS304 SS304L SS316 SS316L
9锁紧螺母Lock nut20# A105 SS304 SS304L SS316 SS316L
10阀杆Stem20# A105 SS304 SS304L SS316 SS316L
11手轮Handwheel20# A105 SS304 SS304L SS316 SS316L
12带帽螺母Cap nut20# A105 SS304 SS304L SS316 SS316L


J91W卡套针型阀技术参数

性能规范表

公称压力 (MPa) Nominal Pressure (MPa)试验压力 (MPa) Test Pressure (MPa)工作压力 (MPa) Working Pressure (MPa)工作温度 (℃) Working Temperature (℃)适用介质 Applicable Medium
壳体 (液) Casing (liquid)密封 (气) Seal (gas)
1.62.40.61.6P≤540℃液化石油气、水、酸、蒸汽、油品等 Liquefied petroleum gas,water,acid,steam,oil products,etc.
4.06.00.64.0
16.024.417.616.0
32.048.035.232.0C≤425℃


J91W卡套针型阀标准尺寸

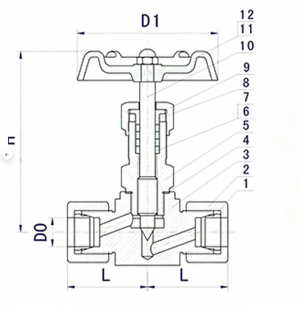

J91W卡套针型阀外形图

外形尺寸表

DNDOLHD1
DN6Φ83892Φ70
DN10Φ103892Φ70
DN15Φ123992Φ70
DN20Φ144094Φ70
DN25Φ1842100Φ80
