J26W外螺纹带焊接管针型阀

J26W外螺纹带焊接管针型阀

  • 型号:J26W-16P/J26W-25P/J26W-40P/J26W-64P/J26W-100P/J26W-160P/J26W-320P
  • 规格:DN3-DN50
  • 适用温度:-40ºC~+540ºC
  • 适用介质:水、蒸汽、油品
  • 压力:PN20.0-PN64.0
  • 连接方式:内螺纹
  • 驱动方式:手动
  • 材质:不锈钢304,316,铸钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
J26W外螺纹带焊接管针型阀概述

J26W外螺纹带焊接管针型阀是一种采用外螺纹连接并预制焊接管段的小口径仪表阀门,通过旋转手轮驱动阀杆升降,带动针形阀瓣实现精确的开启与关闭。其密封面由阀体材料直接加工(“W”型),形成金属对金属的硬密封。该阀门一端为外螺纹接口(如M20×1.5、G1/2、NPT1/2等),另一端预制焊接管段,可与工艺管道直接对焊连接,形成永久性、零泄漏的密封结构。主要用于压力表、变送器等仪表的根部切断、管路取样、流量调节及排污排空,特别适用于高温、高压、振动或对密封有严格要求的关键场合,确保测量系统的安全可靠运行。

J26W外螺纹带焊接管针型阀产品图

J26W外螺纹带焊接管针型阀特点

外螺纹+焊接复合连接:一端为外螺纹接口,便于与仪表连接;另一端预制焊接管段,可与工艺管道直接对焊,形成永久性、零泄漏密封。

专用于高温高压工况:焊接连接消除了螺纹连接潜在的泄漏风险,特别适用于高温、高压及剧烈振动的苛刻工况。

针形阀瓣,精确调节:针形阀瓣与阀座配合,可实现微小流量的精确调节和控制,调节性能优良。

金属硬密封,密封可靠:密封面由不锈钢材料直接加工,形成金属对金属的硬密封,耐磨损,使用寿命长。

全不锈钢耐腐蚀:阀体及主要部件采用304/316不锈钢,耐腐蚀性能优异,适用于多种腐蚀性介质。

耐高压设计:阀体结构强度高,可承受较高的工作压力,适用于高压工况。

阀杆密封可靠:采用多层填料或PTFE密封,并设有密封压盖,防止外漏。

结构紧凑,安装灵活:体积小巧,适用于空间受限的安装场合,复合连接方式提供了安装灵活性。

J26W外螺纹带焊接管针型阀结构原理

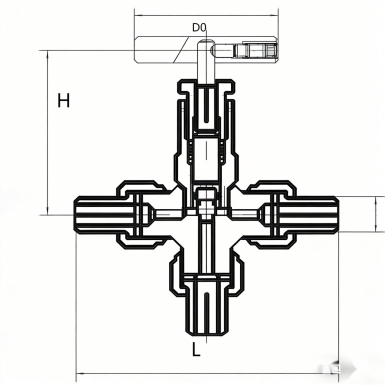

J26W外螺纹带焊接管针型阀结构图

零部件名称材料

型号Model阀杆、阀盖Stem &Bonnet阀杆、阀瓣Stem &Disc填料Packing
J26W-16P铬镍不锈钢Chrome-nickel stainless steel铬镍不锈钢Chrome-nickel stainless steel聚四氟乙烯、柔性石墨PTFE,Flexible graphite
J21/3/6W-160 / J21/3/6W-40优质碳钢High-quality carbon steel铬不锈钢Chrome stainless steel聚四氟乙烯、柔性石墨PTFE,Flexible graphite


J26W外螺纹带焊接管针型阀技术参数

性能规范表

公称压力 (MPa) Nominal Pressure (MPa)试验压力 (MPa) Test Pressure (MPa)工作压力 (MPa) Working Pressure (MPa)工作温度 (℃) Working Temperature (℃)适用介质 Applicable Medium
壳体 (液) Casing (liquid)密封 (气) Seal (gas)
1.62.40.61.6P≤540℃液化石油气、水、酸、蒸汽、油品等 Liquefied petroleum gas,water,acid,steam,oil products,etc.
4.06.00.64.0
16.024.417.616.0
32.048.035.232.0C≤425℃


J26W外螺纹带焊接管针型阀标准尺寸

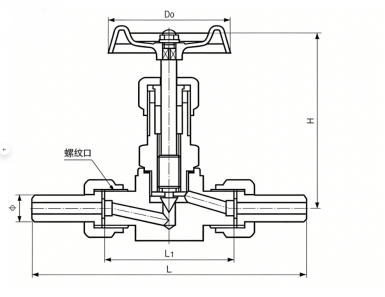

J26W外螺纹带焊接管针型阀外形图

外形尺寸表

公称直径DN(mm)nominal diameter尺寸 Dimension重量(kg)Weight
D0D1D2LH1H2M
6651461409610620×1.50.9
1080181016011512524×1.51.18
15100221518012213230×22.0
20110281822015616630×23.5
25140332223016918039×24.3
