ZHA/B气动薄膜执行机构

ZHA/B气动薄膜执行机构

  • 型号:ZHA/B
  • 规格:10~100mm
  • 适用温度: -30~+60℃
  • 适用介质:调节阀、截止阀、闸阀
  • 压力:0.14~0.25MPa
  • 连接方式:支架安装
  • 驱动方式:手动、气动
  • 材质:碳钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
ZHA/B气动薄膜执行机构概述

ZHA/B型气动薄膜执行机构是工业过程自动控制系统中的终端执行单元,专门用于驱动单座阀、双座阀、套筒阀等各类直行程调节阀。该机构通过弹性膜片将输入的控制气压信号精准转化为机械推力,驱动阀杆产生线性位移。ZHA型为正作用结构,随气压增加推杆向外伸出;ZHB型为反作用结构,随气压增加推杆向内退回。凭借其结构简单、性能可靠、响应灵敏及维护方便等显著优势,该系列执行机构广泛应用于石油、化工、电力及冶金等行业的自动化管路控制中,是实现本质安全防爆要求的理想驱动装置。

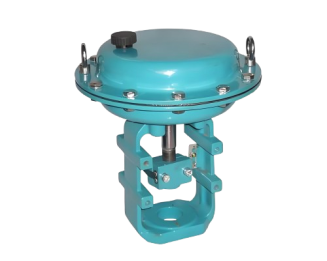

ZHA/B气动薄膜执行机构产品图

ZHA/B气动薄膜执行机构特点

1.高灵敏度与线性度:采用精密设计的组合弹簧与优质橡胶膜片,确保输入气压与输出行程之间保持严谨的比例关系,有效提升了系统的调节精度。
2.紧凑轻量化设计:利用多弹簧或单弹簧紧凑结构配合钢板冲压外壳,整体重量和体积较传统执行机构大幅降低,显著减轻了管道的机械载荷。
3.故障安全保护逻辑:执行机构可根据工艺要求轻松配置为气开或气关模式。在动力气源意外中断时,依靠内置弹簧压力能使阀门迅速复位至预设的安全位置。
4.本质安全防爆属性:完全利用压缩空气驱动,内部不含任何电子元器件,不产生电火花,具备天然的防爆安全性,适用于最高等级的危险区域。
5.材质耐用性能优良:壳体表面经过高性能防腐静电喷涂处理。膜片采用高强度增强型合成橡胶,具备极佳的抗疲劳强度和柔韧性,服役寿命长。
6.强大的推力输出能力:经过优化的膜片有效面积与弹簧刚度匹配设计,能够产生足够的推力以克服阀杆摩擦力和介质产生的不平衡力,保障动作平稳。
7.标准化机械接口:符合NAMUR及ISO等国际工业安装标准。能便捷地适配国内外各品牌规格的阀体,并可方便地挂装定位器、限位开关等附件。
8.运维成本低廉:运动部件少且结构透明。采用模块化设计,在无需特殊工具的情况下即可快速完成膜片或弹簧的在线检查与更换。

ZHA/B气动薄膜执行机构结构原理

ZHA/B气动薄膜执行机构结构图


零部件名称材料表

部件名称材料说明
执行机构外壳1.0332 粉末涂层 (备选:不锈钢 1.4301)
隔膜盘MFI-1.0332 镀锌,MFIII-1.0037 镀锌
支架 (轭)1.6220 (备选:不锈钢 1.4308)
阀杆1.4122 (备选:双相钢 1.4462)
弹簧1.1230 塑料包层
隔膜织物增强型丁腈橡胶 (NBR) (模压)
密封元件高品质特种聚氨酯


ZHA/B气动薄膜执行机构技术参数

主要技术参数

型号ZHA/B-11ZHA/B-22ZHA/B-23ZHA/B-34ZHA/B-45ZHA/B-56
行程 (mm)1010, 1616, 254040, 60100
有效面积 (cm²)2003503505609601600
气源接口尺寸M10×1M10×1M10×1M10×1M12×1.25M16×1.5
供气压力0.14, 0.25 MPa
工作温度-30 ~ 60°C
弹簧范围0.02~0.10, 0.04~0.10, 0.08~0.24 MPa
回差带定位器:1%, 不带定位器:3%
线性度带定位器:±1%, 不带定位器:±5%


ZHA/B气动薄膜执行机构标准尺寸

外形尺寸表

规格隔膜面积(cm²)重量弹簧数量行程(mm)Ø D (mm)M1执行机构Ø d (mm)S (mm)A (mm)B (mm)H (mm)HV (mm)Ø R (mm)
MFI-20320143 / 620270M144020120180361508220
MFI-20320143 / 620270M144820120180361508220
MFI-20(v)320153 / 6 / 720270M144820120180381528220
MFI-30320163 / 620270M144820120203404551220
MFIII-3072040 / 423 / 6 / 9 / 1230400M20x1.55625142251489651335
MFIII-30(v)72042 / 443 / 6 / 9 / 1230400M20x1.55625142251551814335
MFIII-6072045 / 473 / 6 / 9 / 1260400M20x1.57230192309625888335
