DZ11W低温承插焊闸阀概述

DZ11W低温承插焊闸阀是一种采用承插焊连接、锻钢阀体的小口径低温专用闸阀，适用于液化天然气（LNG）、液氧、液氮、液氢、液氨、液态乙烯等超低温介质。阀体及关键部件采用F304、F316L等锻不锈钢或A350 LF2低温合金钢，经过深冷处理消除残余应力，确保在-196℃下的低温韧性和尺寸稳定性。阀门通过闸板升降实现启闭，根据工作温度确定加长阀盖顶部长度，使填料函远离低温区，防止填料冻结和阀杆卡阻。该阀门广泛应用于LNG接收站、空分设备、低温储运及石化行业小口径管路系统中，是超低温工况下实现可靠截断的关键设备。

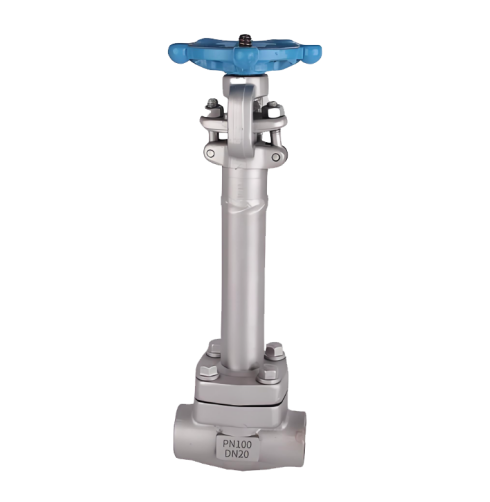

DZ11W低温承插焊闸阀产品图

DZ11W低温承插焊闸阀特点

1.承插焊连接永久密封：采用承插焊连接，与管道焊接成一体，彻底消除连接处泄漏风险，适用于小口径高压低温系统。

2.锻钢阀体高压性能：采用锻不锈钢或低温合金钢，材质均匀致密，机械强度高，压力等级可达150LB-800LB或PN1.6-16.0MPa。

3.深冷处理与低温材料：严格控制材料的化学成分及低温冲击韧性，经过深冷处理释放应力，确保在-196℃下的低温韧性和尺寸稳定，防止低温脆裂。

4.加长阀盖防冻结设计：根据阀门工作温度确定阀盖顶部长度，有效延长冷量传导路径，确保填料函保持在较高温度区域，防止填料冻结和阀杆卡阻。

5.流体阻力小适用范围广：介质流向不受限制，流体阻力小，密封面受介质冲刷和侵蚀小。适用于甲烷、乙烷、丙烷、液氨、液氧、液氮、液化天然气等多种低温介质。

DZ11W低温承插焊闸阀结构图

零部件名称材料表

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按JB/T 79的标准

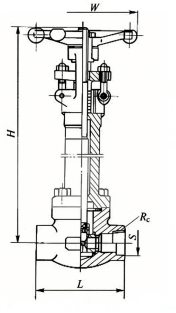

DZ11W低温承插焊闸阀外形图

DZ11W低温承插焊闸阀外形尺寸表
