DH61W低温焊接止回阀概述

DH61W低温焊接止回阀是一种采用焊接连接、锻不锈钢阀体的低温专用自动阀门，适用于液化天然气（LNG）、液氧、液氮、液氩、液态乙烯等超低温介质。阀体及关键部件采用不锈钢材质，经过深冷处理消除残余应力，确保在-196℃下的低温韧性和尺寸稳定性。阀门依靠介质本身流动而自动开闭阀瓣，介质正向流动时直接施加压力于阀瓣下方开启，介质倒流时压力施加于阀瓣上方自动关闭，防止介质倒流。密封圈采用PTFE等低温专用材料，通过焊接连接与管道永久结合。该阀门广泛应用于LNG接收站、空分设备、低温储运及石化行业低温装置中，是超低温工况下实现可靠防倒流的关键设备。

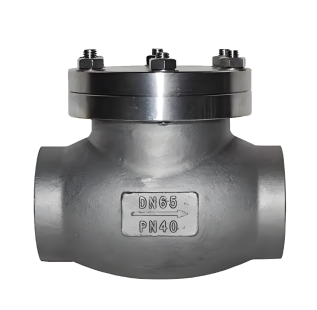

DH61W低温焊接止回阀产品图

DH61W低温焊接止回阀特点

1.焊接连接永久密封：采用承插焊或对接焊连接，与管道焊接成一体，彻底消除连接处泄漏风险，适用于不允许泄漏的低温系统。

2.深冷处理工艺：全部零件采用液氮进行低温预处理，避免使用过程中因温度变化导致的密封变形泄漏，确保材料在-196℃下的低温韧性和尺寸稳定。

3.不锈钢材质耐低温：阀体、阀盖、阀瓣采用不锈钢材料，机械性能优良，适用于液氧、液氮、液氩、LNG等多种低温介质。

4.低温专用密封系统：密封圈采用PTFE等低温专用材料，低温下收缩率低，密封性能可靠，启闭自如。

5.结构可靠自动运行：依靠介质本身流动自动开闭阀瓣，无需外部操作。介质流向由阀瓣下面向上流，确保止回功能可靠。

DH61W低温焊接止回阀结构图

零部件名称材料表

外形尺寸标准要求

1、阀门的结构长度按GB/T 12221的标准

2、连接法兰按GB/T 12224的标准

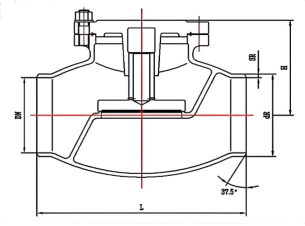

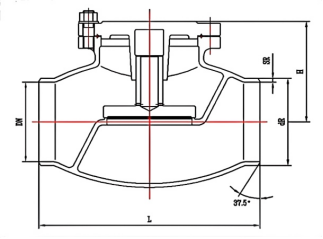

DH61W低温焊接止回阀外形图

DH61W低温焊接止回阀外形尺寸表
