概述

Q647H气动固定锻钢球阀是一种专为高压、大口径及自动化控制工况设计的旋转控制阀门，通过气动执行器驱动球体旋转90°实现管路的开启或关闭。其核心采用固定球结构，球体由上下轴承支撑定位，能够有效承受介质压力产生的巨大推力，显著降低操作力矩，确保在大口径、高压差及频繁操作工况下密封可靠、动作灵活。阀体采用整体锻造工艺成型，选用优质碳钢、合金钢或不锈钢材料，消除铸造缺陷，提高阀体致密性和强度，确保在高压、高温及腐蚀性工况下长期稳定运行。密封副采用金属对金属硬密封设计，密封面堆焊硬质合金（如Stellite），经精密研磨加工，具有高硬度、耐磨损、耐冲刷性能，能够承受含颗粒介质及高温高压的严苛工况。阀门配备气动执行器，可实现远程控制和自动化联锁控制，操作响应迅速、安全可靠；同时可配置手动操作机构，在气源故障时应急使用。阀门采用双阀座和中腔自动泄压结构，确保使用安全。采用标准法兰连接，强度高、密封好、拆装方便。该阀门专为原油、天然气、长输管线、高温高压蒸汽等工业流体系统设计，尤其适用于石油、化工、电力、冶金等需要自动化控制、高可靠性及在高温高压环境下长期稳定运行的严苛工况场合。

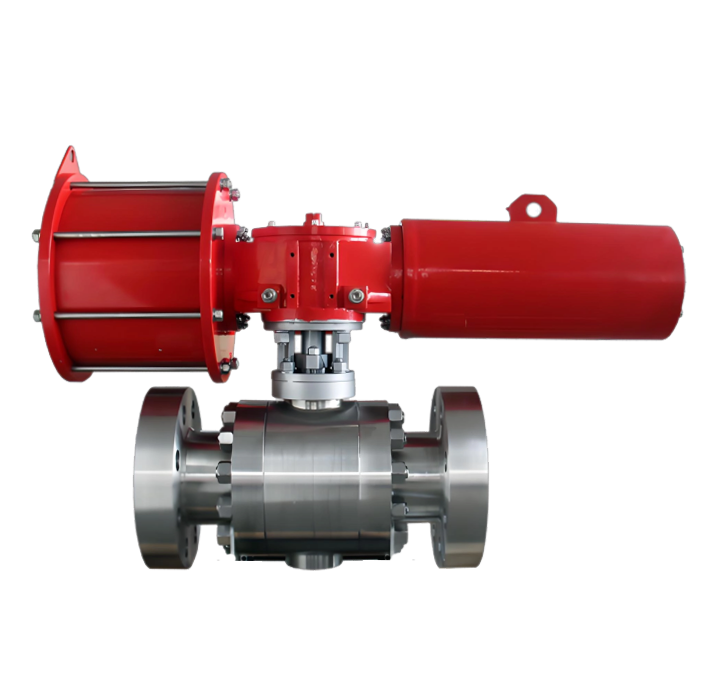

Q647H气动固定锻钢球阀产品图

特点

1、高性能锻造阀体结构： 阀体采用整体锻造工艺成型，选用优质碳钢、合金钢或不锈钢材料，消除铸造缺陷，确保在高压、高温及苛刻工况下长期稳定运行。

2、固定球结构，操作力矩小： 球体由上下轴承支撑定位，有效承受介质压力产生的巨大推力，显著降低操作力矩，确保大口径、高压差工况下启闭平稳可靠。

3、硬质合金硬密封，耐磨损耐冲刷： 密封副采用金属对金属硬密封设计，密封面堆焊硬质合金，经精密研磨，具有高硬度、耐磨性强、耐冲刷性能优异的特点。

4、双阀座与中腔自动泄压： 采用双向密封双阀座设计，阀体中腔设置自动泄压结构，压力异常时自动泄放，防止阀体超压损坏，确保使用安全。

5、气动执行器配置，自动化控制： 配备优质气动执行器，实现远程控制和自动化联锁操作；可选双作用或单作用形式，满足不同安全控制需求。

6、低流阻全通径设计： 阀体内部采用全通径流道，介质流动顺畅，有效减少流体阻力损失和压力降。

Q647H气动固定锻钢球阀结构图

零部件名称材料表

性能规范表

Q647H气动固定锻钢球阀外形尺寸图

Q647H气动固定锻钢球阀外形尺寸表
