D671F气动衬氟切断蝶阀

D671F气动衬氟切断蝶阀

  • 型号:D671F-10C/D671F-16C/D671F-25C/D671F-10P/D671F-16P/D671F-25P
  • 规格:DN50~400
  • 适用温度:-40~180℃
  • 适用介质:介质具有腐蚀性,且要求快速切断的场合
  • 压力:PN1.0~2.5MPa
  • 连接方式:对夹
  • 驱动方式:气动
  • 材质:WCB+PTFE,CF8+PTFE
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
D671F气动衬氟切断蝶阀概述


D671F气动衬氟切断蝶阀是一种专为严苛强腐蚀工况设计的工业自动化执行单元。该阀门由高性能气动活塞式执行机构与全衬氟中心线蝶阀阀体组合而成。其核心工艺在于阀体内腔及蝶板表面整体模压衬里F46(聚全氟乙丙烯)或PTFE(聚四氟乙烯),使流体介质与金属基体完全隔断。通过接收控制系统的气源信号,执行机构驱动蝶板在0-90度范围内作旋转运动,实现对强腐蚀性介质的快速切断或开启。凭借其卓越的耐化学性、气泡级密封性能及紧凑的结构设计,D671F广泛应用于石油、化工、制药、酸洗及电子工业中对腐蚀保护有极高要求的管网系统。

D671F气动衬氟切断蝶阀产品图

D671F气动衬氟切断蝶阀特点

1.极佳的耐强腐蚀性能:所有与介质接触的表面均衬有厚度均匀的氟塑料层,能够抵御盐酸、硫酸、王水及强碱等各类强侵蚀性化学介质,确保阀门在恶劣环境下不发生腐蚀损坏。
2.双向气泡级严密封:采用过盈配合的密封原理,蝶板边缘与衬氟阀座在关闭瞬间紧密贴合。其具备优异的弹性补偿能力,确保在正反两个方向均能实现零泄漏,密封等级符合ANSI Class VI。
3.响应极其迅速:配备大推力气动活塞执行机构,利用压缩空气产生瞬间扭矩,可在1-3秒内完成全行程启闭。特别适用于需要紧急切断或高频率开关的自动化流程。
4.流阻极小且流通能力大:蝶板采用流线型超薄设计,全开时流道近乎直通,阻力系数极低。这种高效流通性能有效降低了管网压降,减少了系统泵送能耗。
5.结构紧凑轻量化:法兰式或对夹式连接设计显著缩短了结构长度,自重轻。这不仅节省了安装空间,更大幅减轻了管道的机械载荷,降低了支承成本。
6.耐真空与耐温性能:采用先进的模压衬里技术,衬里层与金属基体紧密锚固,有效防止在真空工况或压力波动下出现衬里剥离现象。适用温度范围广,运行高度稳定。
7.本质安全防爆属性:利用洁净压缩空气驱动,不产生电火花,具备天然的本质安全防爆特性。适合安装在石油、天然气及化学品防爆区等危险环境。
8.维护简便与长效寿命:结构设计精炼,易损件极少。执行机构与阀体连接符合标准化接口,在不拆除管路的情况下即可完成密封圈或填料的在线检查,运维成本低。

D671F气动衬氟切断蝶阀结构原理

D671F气动衬氟切断蝶阀结构图

零部件名称材料表

零件名称材料
上下阀体WCB+PTFE , CF8+PTFE
阀座铸钢
带杆蝶板铸钢、不锈钢、衬F46、F4
填料F4
衬垫硅橡胶
蜗轮手柄球墨铸铁


D671F气动衬氟切断蝶阀技术参数

性能规范表

性能规范表
公称压力1.01.62.5MPa
强度试验压力1.52.43.8
密封试验压力1.11.762.8
适用温度-40~180



D671F气动衬氟切断蝶阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

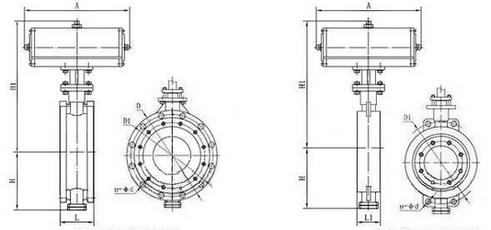

D671F气动衬氟切断蝶阀结构图

外形尺寸表

公称通径(mm)公称通径(英寸)结构长度(L)HH1AA1D1 (0.6MPa)n-Φd (0.6MPa)D1 (1.0MPa)n-Φd (1.0MPa)D1 (1.6MPa)n-Φd (1.6MPa)
5024363438125801104-141254-181254-18
6521/24670453125801304-141454-181454-18
8034683478125801504-181608-181608-18
100452105519125801704-181808-181808-18
1255561157133251902008-182108-182108-18
1506561377493251902258-182408-222408-22
2008601648433251902808-182958-2229512-22
250106820694736323033512-1835012-2235512-26
3001278230101336323039512-2240012-2241012-26
3501478248104636323044512-2246016-2247016-26
40016102289113536323049516-2251516-2652516-30
45018114320132846530055016-2256520-2658520-30
50020127343122654632560020-2262020-2665020-33
60024154413139454632570520-2672520-3077020-36
70028165478153454632581024-2684024-3084024-36
80032190525165954632592024-3095024-3395024-39
900362035851748617450102024-30105028-33105028-39
1000402166401805632455112028-30116028-36117028-42
1200482547552035632455134032-33138032-39139032-48
1400562799102310790550156036-36159036-42159036-48
16006431810302845868580176040-36182040-48182040-56
18007235611403060868580197044-39202044-48202044-56
20008040612503350965600218048-42223048-48223048-62
