概述
DJ541伞齿轮低温截止阀是一种专为低温工况设计、配备伞齿轮传动装置的截止阀，通过伞齿轮机构驱动阀杆及阀瓣，使其沿阀座中心线作垂直升降运动，实现对管路中介质的可靠启闭。其设计核心在于采用长颈阀盖结构，使填料函远离低温介质区域，确保填料在接近环境温度下工作，从而保证阀门在低温条件下具有良好的密封性能和操作可靠性。阀门的启闭件为塞形阀瓣，密封面呈平面或锥面设计，阀瓣沿流体中心线作直线运动。阀门采用法兰连接方式，通过螺栓与管道法兰紧固连接，结构紧凑、安装维护方便。伞齿轮传动装置适用于较大口径或操作力矩较高的阀门，通过齿轮减速机构显著降低操作力，使启闭控制更加轻便、平稳。阀杆运动形式为升降杆式（阀杆升降，手轮不升降），利用伞齿轮传动与螺纹传动将旋转力高效转化为阀杆与阀瓣的直线运动，实现稳定、灵敏的启闭控制。该阀门适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠、操作省力的特点，广泛用于液化天然气、乙烯、液氧、液氮等低温介质的管路系统，特别适用于大口径管道或需要可靠切断与接通流体的低温工况场合。

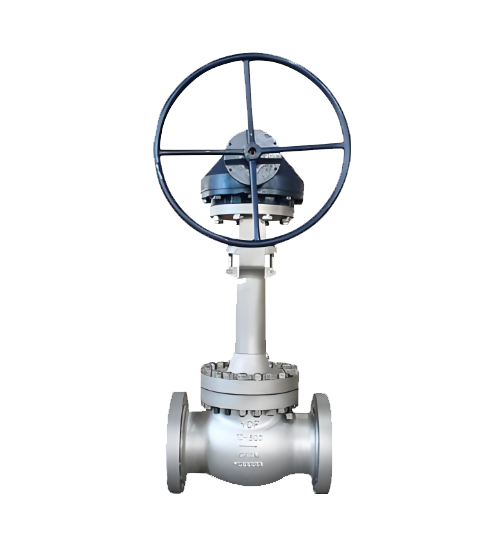

DJ541伞齿轮低温截止阀产品图

特点

1、长颈阀盖设计，低温密封可靠：采用长颈阀盖结构，有效隔离低温介质与填料函，确保填料处于接近环境温度的工作状态，防止填料冻结失效，保障阀门在低温工况下的密封性能和操作可靠性。

2、优良的低温密封性能：阀瓣与阀座密封副采用锥面或平面密封结构，经精密研磨配对，结合低温弹性垫片或自紧式密封设计，在低温状态下能保持良好的密封比压，实现严密切断，有效防止介质内漏。

3、流体阻力小，流道优化：阀体采用流线型通道设计，介质流向平滑过渡，显著降低流阻与压力损失，适用于对压降敏感的低温系统。

4、伞齿轮传动，操作轻便省力：配备伞齿轮传动装置，通过齿轮减速机构显著降低操作力矩，特别适用于大口径或高压力等级的低温阀门。启闭过程平稳、可控，有效减轻操作强度，同时保持启闭位置的精确控制。

5、材料适配低温，耐用经济：主要零件选用LCB、LC3、CF8等适合低温工况的耐蚀材料，结构坚固，使用寿命长；整体设计简洁，故障点少，日常维护与密封件更换较为方便。

6、广泛适用于低温介质与大口径管道：专为液化天然气、液氧、液氮、液氩及低温乙烯等低温介质的管路系统设计，特别适用于大口径管道或需要频繁操作、操作力矩较大的低温工况场合，满足石化、空分、液化气体贮运等行业对大口径低温阀门的需求。

DJ541伞齿轮低温截止阀结构图

零部件名称材料表

性能规范表

DJ541伞齿轮低温截止阀外形尺寸图

DJ541伞齿轮低温截止阀外形尺寸表
