ZSQ电动三通调节球阀

ZSQ电动三通调节球阀

  • 型号:ZSQ44F-16C/ZSQ44F-25C/ZSQ44F-40C/ZSQ44H-16P/ZSQ44H-25P/ZSQ44H-40P/ZSQ44H-64P
  • 规格:DN15~200
  • 适用温度:-29~350℃
  • 适用介质:高温蒸汽、煤浆、硅粉、含固体颗粒的磨损性介质
  • 压力:PN1.6~6.4MPa
  • 连接方式:法兰
  • 驱动方式:电动
  • 材质:碳钢,不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
ZSQ电动三通调节球阀概述

ZSQ电动三通调节球阀是一种由高性能智能化电动执行机构与三通球阀阀体组合而成的工业自动化控制单元。该阀门接收来自控制系统的4-20mA DC标准模拟信号或开关量信号,驱动执行机构输出旋转扭矩,使球芯在阀座内精准旋转,从而实时改变流体的流向或比例。根据工艺需求,球芯可设计为L型(实现对两条管路的切换)或T型(实现对三条管路的合流、分流或切换)。由于三通球阀具有流道平顺、阻力系数小、密封性能卓越及集成度高等显著优点,ZSQ系列广泛应用于石油、化工、电力、冶金及环保等行业中对介质进行配比混合或分配切换的自动化管网系统。

ZSQ电动三通调节球阀产品图

ZSQ电动三通调节球阀特点

1.高效集成化流体控制:在单一阀体内实现合流、分流或流向切换功能。相比传统的多阀门组合方案,显著简化了管路系统设计,减少了潜在泄漏点并降低了安装成本。
2.多种流道配置方案:提供L型和T型两种球芯结构。L型支持两个出口间的快速切换;T型可实现三通合流或分流比例调节,具有极佳的工况适配性。
3.智能化集成电动驱动:配备智能型电子式电动执行器,内置伺服控制系统,支持非侵入式现场设定。具备过载保护、堵转报警及信号中断故障安全位置预设功能。
4.卓越的切断密封性能:采用四阀座密封结构设计,确保球体在任何角度切换下均能保持良好的密封稳定性。根据介质特性可选用软密封(Class VI级)或硬密封结构。
5.低流阻与高通流能力:阀门全开时,球芯流道平滑,流体阻力系数极低。这种高效的流通性能能有效降低系统的泵送能耗,具备优异的节能表现。
6.可靠的机械自锁特性:传动机构采用高强度蜗轮蜗杆或丝杆结构,具有天然的机械自锁功能。调节完成后,阀位能牢固保持在设定位置,抗压力波动干扰能力强。
7.紧凑轻量化设计布局:一体化精巧设计使其整体外形尺寸和重量显著低于同功能的调节阀组。这极大节省了安装空间,并减轻了对管道支承的负荷要求。
8.模块化结构维护便捷:结构简单,运动部件少。执行机构与阀体连接符合标准接口规范,在无需拆卸管路的情况下即可完成执行器的在线检查与更换。

ZSQ电动三通调节球阀结构原理

ZSQ电动三通调节球阀结构图

零部件名称材料表

序号零件名称材料
1左阀体碳钢,不锈钢
2右阀体WCB、CF8、CF8M、CF3M
3阀座PTFE、PPL、304、316
4球体2Cr13、304、316
5阀杆2Cr13、304、316
6密封填料PTFE / 柔性石墨
7填料压盖WCB、CF8、CF8M、CF3M


ZSQ电动三通调节球阀技术参数

性能规范表

性能规范表
公称压力1.62.54.06.4MPa
强度试验压力2.43.86.09.6
密封试验压力1.762.84.47.04
适用温度-29~350


ZSQ电动三通调节球阀标准尺寸

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

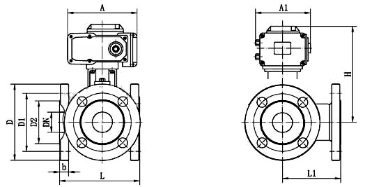

ZSQ电动三通调节球阀尺寸图


外形尺寸表(单位:mm)

公称通径 DN(mm)1520253240506580100125150200
L150150180200220240260280320380440550
L1757590100110120130140160190220275
H----根据所配执行机构而定-------
D95105115140150165185200220250285340
D1657585100110125145160180210240295
D2465665768499118132156184211266
b141616181820202022222424
A、A1----根据阀门所需力矩而定, 配置机型不同, 外形尺寸也不相同-------
