Z641W气动闸阀

Z641W气动闸阀

  • 型号:Z641W-16C/Z641W-25C/Z641W-40C/Z641W-64C/Z641W-16P/Z641W-25P/Z641W-40P/Z641W-64P/Z641W-16R/Z641W-25R/Z641W-40R/Z641W-64R
  • 规格:DN50-DN600
  • 适用温度:≤ 80 ℃
  • 适用介质:水、油品、蒸汽、气体及腐蚀性介质。
  • 压力:PN10~PN16
  • 连接方式:法兰
  • 驱动方式:气动
  • 材质:铸钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
Z641W气动闸阀概述

Z641W气动闸阀是一款采用气动执行器驱动、法兰连接的明杆楔式闸阀。其通过压缩空气驱动气缸活塞或薄膜,带动阀杆升降,使楔式闸板垂直运动,实现管路的开启与关闭。阀体采用不锈钢或碳钢制造,密封面由阀体材料直接加工(“W”型),形成金属对金属的硬密封。该阀门集成了手动操作机构,可在气源中断时进行应急操作,专为自动化流程控制、远程操作及频繁启闭的场合设计,是工业管道系统中实现智能化管理的理想执行单元。广泛应用于石油化工、电力、冶金、水处理、食品制药及一般工业管道的自动化控制系统中,作为远程操作、频繁启闭或流程联锁控制的关键截断设备。特别适合需要集中监控、无人值守或危险环境远程操作的场合。

Z641W气动闸阀产品图

Z641W气动闸阀特点

1.气动驱动,自动化控制

配备单作用或双作用气缸执行器,以压缩空气为动力源,可接收DCS/PLC系统的电信号(通过电磁阀转换),实现阀门的远程集中控制和自动化操作。

2.明杆结构,阀位直观

阀杆随闸板升降,可通过观察阀杆伸出高度直接判断阀门开度,便于现场巡检与调试。

3.阀体密封面(“W”型)

密封面由阀体材料(如不锈钢、碳钢)直接加工而成,经济实用,耐磨损,适用于水、油品、气体等常规介质。

4.法兰连接,稳固可靠

采用标准法兰连接(如RF法兰),连接强度高,密封性能好,便于安装与拆卸。

5.手动应急操作

执行器顶部配有手轮或方头,可在气源中断或调试时进行手动操作,确保系统在任何情况下可控。

6.附件可选,功能扩展

可加装电磁阀、限位开关(回讯器)、定位器、过滤减压阀等附件,实现开关信号反馈、精确调节及气源处理。

Z641W气动闸阀结构原理

Z641W气动闸阀结构图

零部件名称材料表

阀体/阀盖valve coverZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02WCB
零件名称part nameZGICr18Ni9Tit系列ZG00Cr18Ni10系列ZG1Cr18Ni12M02Ti系列ZG00Cr17Ni14M02系列WCB系列
闸板plateZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M021Cr13
阀杆stem1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
填料filiingPTFE编织WovenPTFE编织WovenPTFE编织WovenPTFE编织Woven石墨Graphite
垫片Gasket304L+PTFE304L+PTFE316+PTFE316L+PTFE石墨Graphite
压盖GlandZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02系列seriesWCB
填料压环Filler Pressure Ring1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
螺栓Bolt1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母nut1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45


Z641W气动闸阀技术参数

性能规范表

性能规范表 Performance Specification Sheet
公称压力Nominal pressure6.4MPa
强度试验压力Strength test pressure9.6
密封试验压力Seal test pressure7.04
适用温度Applicable temperature≤80


Z641W气动闸阀标准尺寸

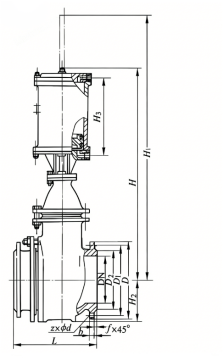

Z641W气动闸阀外形图

外形尺寸表

1.6MPa主要外形及连接尺寸:Main dimensions and connection specifications for 1.6MPa:

尺寸sizeDN1520253240506580100125150200250300350400450500600
Lmm130150160180200250265280300325350400450500550600650700800
Hmm1751802102102503503734335006146748181225141516301780205021812599
Tmm180180200200200240240280320360360400450500500600720720720

2.8MPa主要外形及连接尺寸

尺寸SizeDN1520253240506580100125150200250300350400450500600
Lmm130150160180200250265280300325350400450500550600650700800
Hmm1751802102102503503734335006146748181225141516301780205021812599
Tmm180180200200200240240280320360360400450500500600720720720

4.0MPa主要外形及连接尺寸

尺寸sizeDN1520253240506580100125150200250300350400
Lmm130150160180200250280310350400450550650750850950
Hmm1751802102102503503734335006146748181225141516301780
Tmm180180200200200240240280320360360400450500500600

6.4MPa主要外形及连接尺寸

尺寸sizeDN1520253240506580100125150200250300350400
Lmm170190210230240250280320350400450550650750850950
Hmm175180210230350359373433500614674818970114512801430
Tmm120120140160200240280320360400400450560640800800

10.0MPa主要外形及连接尺寸:

尺寸sizeDN1520253240506580100125150200250300350400
Lmm170190210230240250280320350400450550650750850950
Hmm175180210230350359373433500614674818970114512801430
Tmm120120160180240280320360400400450560640640800800

16.0MPa主要外形及连接尺寸:

尺寸sizeDN1520253240506580100125150200250300350400
Lmm170190210230240250280320350400450550650750850950
Hmm175180210230350359373433500614674818970114512801430
Tmm120120140160200240280320360400400450560640640800
