2L蒸汽电磁阀

2L蒸汽电磁阀

  • 型号:2L
  • 规格:DN10~50
  • 适用温度:≤200℃
  • 适用介质:蒸汽,水,其他气体
  • 压力:≤1.6MPa
  • 连接方式:螺纹,法兰
  • 驱动方式:电动
  • 材质:碳钢,不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
2L蒸汽电磁阀概述

2L系列蒸汽电磁阀是一种由高性能电磁线圈驱动的自动化执行元件,专为工业管路系统中蒸汽、高温水及非磨损性气体的切断与开启设计。该阀门通常采用先导活塞式结构,利用电磁力开启先导孔,通过介质自身压差驱动主活塞动作,实现流体的快速通断。由于其主体材质选用优质铸钢或不锈钢,且密封副采用特制耐高温聚四氟乙烯(PTFE),2L系列在高温、高压工况下仍能保持卓越的稳定性和严密性。该阀门广泛应用于印染、洗涤、化纤、食品及各类换热设备的蒸汽控制回路中。

2L蒸汽电磁阀产品图

2L蒸汽电磁阀特点

1.卓越的耐高温性能:采用高性能耐温材料及特种氟塑料(PTFE)密封,可长期胜任200℃及以下的饱和蒸汽或高温水工况。
2.响应迅速且启闭稳定:采用先导式活塞结构,利用压力差辅助启闭,开关动作在毫秒级内完成,且运行平稳,无震荡感。
3.气泡级严密切断密封:活塞密封面经过精密研磨加工,配合弹性材料,在额定压差范围内可实现双向严密封,泄漏等级符合Class VI标准。
4.低能耗与高寿命线圈:电磁线圈采用优化磁路设计,温升低、功耗小且绝缘等级高。线圈外壳具备优良的散热性能和防护等级。
5.材质耐用抗冲蚀:阀体可选铸钢(WCB)或不锈钢(304/316L),具备良好的机械强度和耐冲刷能力,有效应对蒸汽管路的物理侵蚀。
6.结构紧凑易于集成:整体外形尺寸优化,自重轻,方便安装在密集的设备舱或模块化换热站内,降低了管路支承成本。
7.本质安全运行可靠:机械连杆极少,故障率低。可根据工艺需求选配常闭型或常开型配置,确保系统在断电等故障下的安全逻辑。
8.模块化快速维护:电磁头、阀芯及密封垫均可单独拆卸。在不拆除阀体的前提下即可进行内部清理或更换线圈,运维极其简便。

2L蒸汽电磁阀结构原理

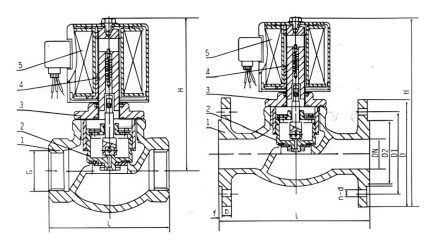

2L蒸汽电磁阀结构图


零部件名称材料表

阀体:不锈钢,黄铜

密封件:聚四氟乙烯 隔磁管:不锈钢304 动铁芯:不锈钢430F

静铁芯:不锈钢430F 弹簧:不锈钢304 分磁环:紫铜

2L蒸汽电磁阀技术参数

性能规范表

性能规范表
公称压力1.01.6MPa
强度试验压力1.52.4
密封试验压力1.11.76
适用温度≤200

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准


2L蒸汽电磁阀标准尺寸

外形尺寸表(单位:mm)

公称通径DN外形尺寸H外形尺寸L内螺纹G外形尺寸H外形尺寸L法兰连接D法兰连接D1法兰连接D2法兰连接b法兰连接fN-d
15148921/21761309565461424-Φ14
20148923/418115010575561624-Φ14
25148110121016011585651634-Φ14
321821201 1/4221180140100761834-Φ18
401821401 1/2230200150110841834-Φ18
501921622252230165125992034-Φ18
652652901851451182034-Φ18
802763102001601322038-Φ18
1003733502201801562238-Φ18
