ZS零压启动电磁阀

ZS零压启动电磁阀

  • 型号:ZS
  • 规格:DN2.5~50
  • 适用温度:-10~80°C
  • 适用介质:水、气、煤气、天然气等
  • 压力:≤1.0 MPa
  • 连接方式:法兰
  • 驱动方式:电动
  • 材质:黄铜,不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
ZS零压启动电磁阀概述

ZS系列零压启动电磁阀是一种专为低压力或零压差系统设计的工业级自动化执行元件。该阀门采用直动式或分步直动式膜片结构,其核心优势在于不需要依靠介质自身的最小工作压力即可实现可靠开启,即在介质压力为零或处于真空、自流状态下仍能正常工作。通过电磁线圈产生的电磁力直接提升膜片组件来控制流体通断,具有动作响应极快、密封性能优异及结构紧凑等特点。由于其对压差无硬性要求,该系列广泛应用于水处理、环保工程、实验室气体控制及各类低压自动化管路系统中。

ZS零压启动电磁阀产品图

ZS零压启动电磁阀特点

1.可靠的零压差启动性能:采用直动式膜片机构,阀门的开启不受进出口压力差的影响,在零压力或真空条件下均能实现全开动作,解决了传统先导式电磁阀在低压下无法开启的技术难题。
2.响应迅速且灵敏度高:利用电磁感应原理直接驱动,启闭响应时间通常在毫秒级,能够满足高频率自动化工艺流程对精确时间控制的要求,确保系统调控的实时性。
3.高品质膜片材质耐用:配备优质增强型弹性体膜片(如NBR、EPDM或FKM),具有良好的抗老化性、优异的柔韧性和极高的往复动作循环寿命,适应多种工况变化。
4.紧凑轻量化的一体化结构:阀体设计精巧,大幅缩减了外形尺寸和整体重量。这种节省空间的配置便于在密集的设备机房、实验室机柜或集成箱体内灵活布置。
5.卓越的切断密封表现:精密研磨的阀座配合高性能软密封结构,确保在全关状态下实现气泡级的零泄漏,有效防止系统压力流失、介质浪费或二次污染。
6.材质丰富与介质兼容性广:阀体提供黄铜或不锈钢(304/316L)材质,化学稳定性好,能稳定处理水、一般工业气体、油品及中性化学流体,满足多样化行业需求。
7.低能耗与低发热量设计:经过优化的电磁线圈磁路设计确保了极低的功耗,即使在长期持续通电的状态下温升也较小,有效保护了电子元器件并延长了使用寿命。
8.模块化设计维护成本低:机械结构简洁且运动部件少,机械损耗极低。线圈与阀体采用模块化连接方式,无需特殊工具即可快速完成内部清理和组件检查,综合运维开支低廉。

ZS零压启动电磁阀结构原理

ZS零压启动电磁阀结构图


零部件名称材料表

项目材质
阀体材质黄铜、304不锈钢
膜片材料NBR(丁腈橡胶)、VITON(氟橡胶)、硅橡胶


ZS零压启动电磁阀技术参数

性能规范表

性能规范表
公称压力1.0MPa
强度试验压力1.5
密封试验压力1.1
适用温度-10~80

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

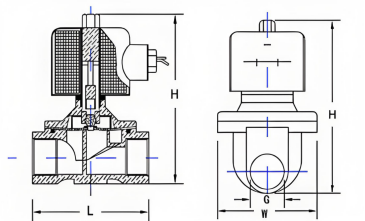

ZS零压启动电磁阀标准尺寸

外形尺寸表(单位:mm)

接口 G通径 mmCv 值LH/常开型/防爆型工作压力(bar) 常闭型工作压力(bar) 常开型
1/82.50.2540.575 / -- / --0~100~6
1/42.50.2540.575 / -- / --0~100~6
1/440.65475 / -- / --0~100~6
3/840.65490 / -- / --0~100~6
3/8104.868117 / -- / --0~100~6
1/2154.868117 / 135 / 1250~100~6
3/4207.673123 / 142 / 1350~100~6
1251299135 / 150 / 1500~100~6
1 1/43224110154 / 190 / 1900~100~6
1 1/24029120162 / 190 / 1900~100~6
25048154185 / 215 / 2020~100~6
