Q641H/F气动调节球阀

Q641H/F气动调节球阀

  • 型号:Q641F-16P/Q641F-25P/Q641F-40P/Q641F-64P/Q641H-16C/Q641H-25C/Q641H-40C/Q641H-64C
  • 规格:DN25~350
  • 适用温度:-40-450℃
  • 适用介质:气体、液体及含纤维、固体颗粒
  • 压力:PN16、PN25、PN40、PN64
  • 连接方式:法兰
  • 驱动方式:气动
  • 材质:铸钢、不锈钢
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
Q641H/F气动调节球阀概述

Q641H/F气动调节球阀是一种由高性能气动活塞式执行机构与旋转式球阀(O型或V型)组合而成的工业自动化执行单元。该阀门接收来自控制系统的气源信号,通过电-气阀门定位器将4-20mA标准信号转化为气压动力,驱动球芯在阀座内进行0-90度旋转,从而实现对介质流量、压力及温度的精确比例调节或切断。型号中的H代表金属硬密封结构,适用于高温、高压及含颗粒冲刷工况;F代表增强聚四氟乙烯等软密封结构,适用于常温下的气泡级严密切断。该系列阀门以其流阻极小、调节比大、密封可靠及动作迅速等优点,广泛应用于石油、化工、电力、造纸及水处理系统的自动化管网中。

Q641H/F气动调节球阀产品图

Q641H/F气动调节球阀特点

1.精确的流量调节特性:采用V型切口球芯设计时,具有近似等百分比的流量特性,调节范围宽且精度高。V型刃口与金属阀座之间产生的剪切力能有效切断纤维和固体颗粒,防止阀门卡阻。
2.流通能力大且流阻极低:球阀在全开状态下流道平顺,流体阻力系数几乎为零。这种高效的流通性能在满足大流量调节需求的同时,能显著降低系统泵送能耗,具备优异的节能效果。
3.双重密封结构保障:H型硬密封采用高硬度合金堆焊,耐冲蚀、抗磨损;F型软密封采用浮动阀座设计,具备自动补偿功能,确保在低压或高压下均能实现可靠的双向零泄漏。
4.强劲可靠的气动驱动:配备双作用或单作用气动活塞执行机构,输出扭矩大,动作灵敏。可配置故障复位功能,在失去气源时使阀门自动处于全开或全关的安全位置。
5.本质安全防爆设计:利用压缩空气驱动,不涉及任何电火花风险,具备天然的本质安全防爆属性,适用于石油化工、天然气等严禁火花的危险场所。
6.结构紧凑重量轻:采用一体化设计,整体外形尺寸和重量显著低于同规格的调节蝶阀或套筒阀。这降低了安装空间要求,并减轻了管道系统的机械载荷。
7.材质广泛适应性强:阀体可选用碳钢、不锈钢(304/316L)等材质。内件可根据介质特性进行硬化处理,能够应对从低温、常温到中高温的各种腐蚀性或非腐蚀性介质。
8.模块化设计维护便捷:执行机构与阀体连接符合ISO 5211标准,互换性强。主要易损件(如密封圈、填料)采用模块化布局,可在不拆卸整个阀体的情况下完成快速更换。

Q641H/F气动调节球阀结构原理

Q641H/F气动调节球阀结构图

零部件名称材料表

序号零件名称材质 C材质 P
1右阀体A216-WCBA351-CF8
2螺母A194-2HA276-304
3垫片PTFE、石墨金属复合垫
4螺栓A193-B7A276-304
5阀体A216-WCBA351-CF8
6阀座PTFE、尼龙、对位聚苯(PPL)、硬质合金
7球体A182-F304A182-F304
8阀杆A276-410A276-410
9垫片A276-304A276-304
10填料PTFE、柔性石墨
11衬套PTFE复合轴承
12压盖A216-WCBA351-CF8
13螺栓A194-2HA276-304
14螺栓A194-2HA276-304
15连接支架A351-CF8A351-CF8
16螺栓A194-2HA276-304
17连接套A351-CF8A351-CF8
18气动装置AT系列、AW系列
19位置指示器塑料


Q641H/F气动调节球阀技术参数

性能规范表

性能规范表
公称压力1.62.54.06.4MPa
强度试验压力2.43.86.09.6
密封试验压力1.762.84.47.04
适用温度-40-450



Q641H/F气动调节球阀标准尺寸

外形尺寸标准要求

1、设计与制造: GB12237-89, AP1608, API6D,JP175-48, BS5351, DIN3357.

2、法兰尺寸: JB/T74~90 ( JB74~90) 、GB9112-9131, HGJ44 -76, SH3406, ANSIB16.5.JISB2212 -2214, NFE29-211, DIN2543.

3、结构长度: GB12221-89, ANSIB16.10,JISB2002. NFE29-305, DIN3202.JB/T9092, AP1598.

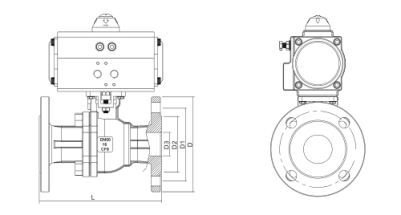

Q641H/F气动调节球阀尺寸图

外形尺寸表(单位:mm)

公称通径DNLL1HH1DD1D2D3Cfn-Φd
2562159260871158565381624-Φ14
321051592678714010076421834-Φ18
401142112928715011084501834-Φ18
501242482929716512599602034-Φ18
65145269327112185145118752034-Φ18
80165315359112200160132942038-Φ18
1001943453591222201801561102238-Φ18
1252134093991422502101841352238-Φ18
1502294384611652852402111652438-Φ22
20024355050919534029526621024312-Φ22
25029763360323740535531926026312-Φ26
300334730790287460410370310284412-Φ26
350414118082833852047042936030416-Φ26
