WA42Y波纹管平衡式安全阀

型号：WA42Y-10C/WA42Y-16C/WA42Y-25C/WA42Y-40C/WA42Y-64C/WA42Y-100C/WA42Y-10C/WA42Y-16P/WA42Y-25P/WA42Y-40P/WA42Y-64P/WA42Y-100P/WA42Y-10C/WA42Y-16R/WA42Y-25R/WA42Y-40R/WA42Y-64R/WA42Y-100R
规格：DN15-DN400
适用温度：≦200℃
适用介质：水、油品、蒸汽、气体及腐蚀性介质。

压力：PN10-100PN
连接方式：法兰
驱动方式：弹簧式
材质：铸钢、不锈钢、双向不锈钢

立即咨询

添加二维码为您服务！

WA42Y波纹管平衡式安全阀概述

WA42Y波纹管平衡式安全阀是一款专为含硫化氢（H₂S）等强腐蚀性酸性介质设计的全启式、硬质合金密封特种安全阀。阀门严格遵循NACE MR0175/ISO 15156标准，所有承压及接触介质部件均采用抗硫材料并经特殊工艺处理，以抵抗硫化物应力腐蚀开裂（SSCC）与氢致开裂（HIC）。当系统压力超过设定安全值时，阀瓣迅速全开实现大流量快速泄放；压力恢复后自动关闭。其“Y”型硬质合金密封确保了苛刻酸性环境下的严密性与耐久性，是油气田、炼化等高风险行业处理酸性介质的关键超压保护设备。主要安装于高含硫天然气井口装置、天然气净化厂的进气分离器与脱硫塔、炼油厂加氢反应器、酸性油气输送管道、以及煤化工变换气系统等存在高压、大流量酸性介质的关键安全泄放点，作为防止系统超压、保障人员安全与环境的核心保护装置。

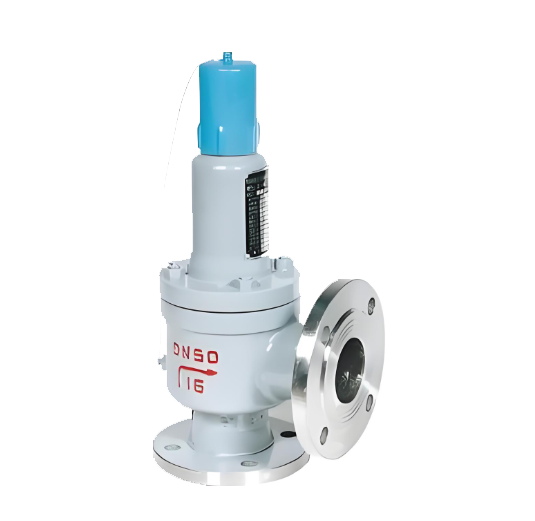

WA42Y波纹管平衡式安全阀产品图

WA42Y波纹管平衡式安全阀特点

1.全抗硫材料与认证

阀体、阀盖、阀瓣、阀杆及弹簧等核心部件均采用经NACE认证的抗硫材料（如F316、Monel、Inconel 625等），并进行消除应力热处理，确保在湿H₂S环境下的长期安全运行。

2.全启式大排量泄放

采用全启式结构，阀瓣开启高度大，排放面积大，泄放能力（排量）强，适用于酸性天然气、蒸汽或工艺气体等需要快速大量泄压的场合。

3.硬质合金密封（“Y”型）

密封面堆焊司太立（Stellite）等高性能硬质合金，具有极高的硬度、耐磨性、耐高温性及优异的耐酸性腐蚀能力。

4.弹簧抗硫与稳定设计

弹簧材料与表面防护涂层均考虑抗硫与防氢脆要求，确保弹力长期稳定，整定压力准确可靠。

5.严格的泄漏控制与安全性

针对酸性介质的毒性与危险性，阀门追求更高的密封等级，尽可能降低泄漏风险。

WA42Y波纹管平衡式安全阀结构原理

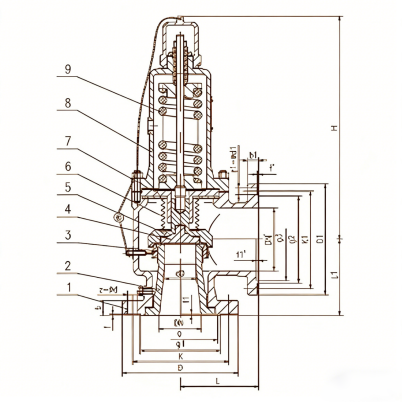

WA42Y波纹管平衡式安全阀结构图

零部件名称材料

No.	零件名称 Name of part	WA42Y-C型材料 Materials	WA42Y-P型材料 Materials	WA42Y-R型材料 Materials
1	阀体 Body	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	阀座 Nozzle	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	调节圈 Adjusting ring	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
4	阀瓣 Disc	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	反冲盘 Disc holder	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	波纹管 Bellows	316L	316L	316L
7	导向套 Guide sleeve	ZG1Cr18Ni9Ti	ZG1Cr18Ni9Ti	ZGCr18Ni12Mo2Ti
8	阀盖 Bonnet	ZG230-450	ZG1Cr18Ni9Ti	ZGCr18Ni12Mo2Ti
9	弹簧 Spring	50CrVA	50CrVA包覆氟塑料 Coated Teflon	50CrVA包覆氟塑料 Coated Teflon
密封面材料 Sealing surface of material		堆焊Co基硬质合金 Depositing stellite

WA42Y波纹管平衡式安全阀技术参数

性能规范表

工作温度 working temperature	≤300℃
阀体材料valve body material	碳钢、不锈钢，cast carbon，stainless steel
适用介质application medium	蒸气、空气、水、油品氨气、氨液、硝酸等Steam, air, water, oil, ammonia gas, ammonia solution, nitric acid, etc.

WA42Y波纹管平衡式安全阀标准尺寸

WA42Y波纹管平衡式安全阀外形图

外形尺寸表

型号Type	公称直径diameter(DN)	do	D	K g	g1	b	f	f1	Z-φ d	DN1	D1	k1	g1	g2	b1	f′	f′′	Z-φ d′	L	L1	= H
WA42Y-16C WA42Y-16P WA42Y-16R	15	10	95	65		45	16		2	4–14	20	105	75		55	16	2	4–14	95	95	285
	20	15	105	75		55	16		2	4–14	25	115	85		65	16	2	4–14	110	95	285
	25	20	140	85		65	16		2	4–14	30	125	90		75	16	2	4–14	110	100	285
	32	20	140	100		78	18		2	4–18	40	150	110		85	18	3	4–18	115	100	290
	40	25	150	110		85	18		3	4–18	50	165	125		100	18	3	4–18	120	110	295
	50	32	160	125		100	20		3	4–18	60	180	145		110	18	3	4–18	125	120	300
	65	40	185	145		120	20		3	4–18	80	200	160		130	20	3	8–18	160	140	365
	80	50	200	160		135	20		3	8–18	100	220	180		155	22	3	8–18	170	135	405
	100	65	220	175		155	22		3	8–18	125	250	210		165	22	3	8–18	175	150	500
	125	75	250	210		185	22		3	8–18	150	275	240		210	24	3	8–23	210	170	595
	150	100	285	240		210	24		3	8–23	175	310	270		240	26	3	8–23	255	230	595
	200	125	340	285		265	30		3	12–20	250	400	355		365	30	3	12–20	300	260	710
	250	150	380	320		300	30		3	12–20	275	410	370		395	30	3	12–20	330	280	755
	300	200	460	410		375	30		4	12–26	400	580	625		485	36	4	16–30	380	350	1165
	350	250	520	470		435	34		4	16–20	500	715	650		608	44	4	20–34	375	415	1365
	400	300	580	490		495	38		4	16–30	600	800	750		700	48	4	20–34	375	415	1365
WA42Y-25S WA42Y-25P WA42Y-25R	15	10	95	65		45	16		2	4–14	20	105	75		55	16	2	4–14	95	95	285
	20	15	105	75		55	16		2	4–14	25	115	85		65	16	2	4–14	110	95	285
	25	20	140	85		65	16		2	4–14	30	125	90		75	16	2	4–14	110	100	285
	32	20	140	100		78	18		2	4–18	40	150	110		85	18	3	4–18	115	100	290
	40	25	150	110		85	18		3	4–18	50	165	125		100	18	3	4–18	120	110	295
	50	32	160	125		100	20		3	4–18	60	180	145		110	18	3	4–18	125	120	300
	65	40	185	145		120	20		3	4–18	80	200	160		130	20	3	8–18	160	140	365
	80	50	200	160		135	20		3	8–18	100	220	180		155	22	3	8–18	170	135	405
	100	65	220	175		155	22		3	8–18	125	250	210		165	22	3	8–18	175	150	500
	125	75	250	210		185	22		3	8–18	150	275	240		210	24	3	8–23	210	170	595
	150	100	285	240		210	24		3	8–23	175	310	270		240	26	3	8–23	255	230	595
	200	125	340	285		265	30		3	12–20	250	400	355		365	30	3	12–20	300	260	710
	250	150	380	320		300	30		3	12–20	275	410	370		395	30	3	12–20	330	280	755
	300	200	460	410		375	30		4	12–26	400	580	625		485	36	4	16–30	380	350	1165
	350	250	520	470		435	34		4	16–20	500	715	650		608	44	4	20–34	375	415	1365
	400	300	580	490		495	38		4	16–30	600	800	750		700	48	4	20–34	375	415	1365
WA42Y-40 WA42Y-40P WA42Y-40R WA42Y-40D	15	10	95	65		45	16		2	4–14	20	105	75		55	16	2	4–14	95	95	285
	20	15	105	75		55	16		2	4–14	25	115	85		65	16	2	4–14	110	95	285
	25	20	140	85		65	16		2	4–14	30	125	90		75	16	2	4–14	110	100	285
	32	20	140	100		78	18		2	4–18	40	150	110		85	18	3	4–18	115	100	290
	40	25	150	110		85	18		3	4–18	50	165	125		100	18	3	4–18	120	110	295
	50	32	160	125		100	20		3	4–18	60	180	145		110	18	3	4–18	125	120	300
	65	40	185	145		120	20		3	4–18	80	200	160		130	20	3	8–18	160	140	365
	80	50	200	160		135	20		3	8–18	100	220	180		155	22	3	8–18	170	135	405
	100	65	220	175		155	22		3	8–18	125	250	210		165	22	3	8–18	175	150	500
	125	75	250	210		185	22		3	8–18	150	275	240		210	24	3	8–23	210	170	595
	150	100	285	240		210	24		3	8–23	175	310	270		240	26	3	8–23	255	230	595
	200	125	340	285		265	30		3	12–20	250	400	355		365	30	3	12–20	300	260	710
	250	150	380	320		300	30		3	12–20	275	410	370		395	30	3	12–20	330	280	755
	300	200	460	410		375	30		4	12–26	400	580	625		485	36	4	16–30	380	350	1165
	350	250	520	470		435	34		4	16–20	500	715	650		608	44	4	20–34	375	415	1365
	400	300	580	490		495	38		4	16–30	600	800	750		700	48	4	20–34	375	415	1365
