A46F先导式安全阀是一种采用先导阀控制主阀动作的高精度、大排量安全阀。它由先导阀（脉冲阀）和主阀组成，系统压力通过导压管传递至先导阀，当压力超过设定值时，先导阀首先动作，进而控制主阀迅速、平稳地全开或全闭。其“F”代表密封面由阀体材料直接加工。该结构特别适用于高压、大口径或要求高密封性、精确启闭及远程控制的场合，克服了传统弹簧直接载荷式安全阀在大口径时体积庞大、调整困难的缺点。主要应用于电站锅炉主蒸汽系统、核电二回路、石油化工大型反应器与高压储罐、长输油气管道、大型压缩机组及海洋平台等高压、大口径、且对密封与动作精度有极高要求的关键安全泄放点，是实现高压大流量精确泄压保护的先进技术方案。

A46F先导式安全阀产品图

1.先导控制，动作精准通过小型先导阀感知和控制压力，主阀启闭平稳，无颤振，启闭压差极小，密封性能优异，适用于对压力波动敏感的系统。

2.大排量，高压大口径适用主阀为全通径结构，排放面积大，泄放能力极强。特别适合大口径（DN150以上）、高压力（可达PN250或更高）的管路，解决了大排量与结构紧凑之间的矛盾

3.高密封性与远程控制在正常工作压力下，主阀瓣受到系统介质压力和辅助加载力的双重作用，密封力大，可实现气泡级密封。可方便地加装电磁阀等实现远程在线测试或紧急开启。

4.结构紧凑，维护方便（相对大口径直动阀）相比同等排量的弹簧式安全阀，先导式结构紧凑，重量轻。先导阀可单独拆下校验或维修，无需拆卸主阀，维护便捷。

5.阀体密封面（”F“型）主阀密封面通常由阀体材料直接加工或堆焊而成，经济耐用，适用于水、蒸汽、油品等多种介质。

A46F先导式安全阀结构图

零部件名称材料

性能规范表

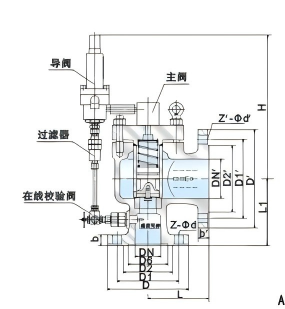

A46F先导式安全阀外形图

外形尺寸表
