J11W铜内螺纹截止阀

J11W铜内螺纹截止阀

  • 型号:J11W-10T/J11W-16T/J11W-25T
  • 规格:DN15-DN65
  • 适用温度:≤200℃
  • 适用介质:水、及类似于水的介质
  • 压力:PN10-PN25
  • 连接方式:内螺纹
  • 驱动方式:手轮
  • 材质:
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
J11W铜内螺纹截止阀概述

概述

J11W铜内螺纹截止阀是一种采用优质铜合金材质与内螺纹连接结构的通用型阀门,通过旋转手轮驱动阀杆及阀瓣沿阀座中心线作垂直升降运动,实现对管路的可靠启闭和流量控制。其设计核心在于阀体、阀盖、阀瓣等关键部件均选用高纯度铜合金铸造,具备优异的导热性、耐腐蚀性和加工密封性,尤其适用于水、蒸汽、油品及一般腐蚀性介质。阀门密封副采用锥面或平面精密配合结构,结合弹性垫片或自定心设计,确保在常温及中低压工况下实现紧密密封。阀门采用内螺纹连接方式,可直接与管道系统通过管螺纹旋紧安装,结构紧凑、拆装便捷。阀门通过人工转动手轮驱动,利用螺纹传动将旋转力转化为阀杆与阀瓣的直线运动,实现平稳、灵敏的启闭操作。该阀门广泛应用于建筑给排水、暖通空调、小型工业设备、仪表管道及家用管道系统,尤其适用于对阀门重量、耐腐蚀性和经济性有较高要求的场合。

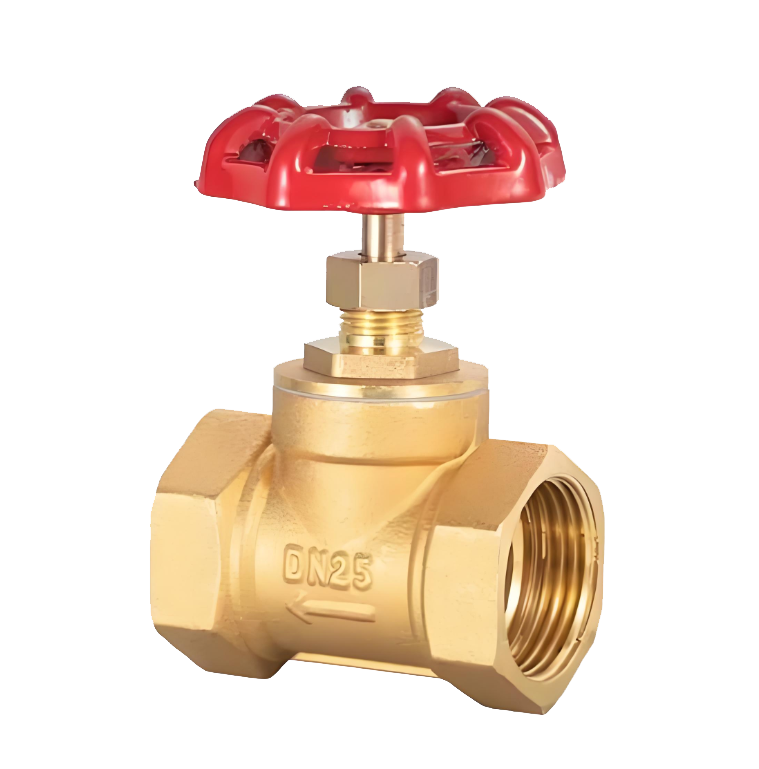

J11W铜内螺纹截止阀产品图

J11W铜内螺纹截止阀特点

特点

1.优异的耐腐蚀性与卫生性能阀体、阀盖等主要部件采用高纯度铜合金铸造,具有天然的耐腐蚀、抑菌特性,尤其适用于供水、暖通及食品级管道系统,长期使用不易生锈,保障介质纯净。

2.可靠的密封与耐用设计阀瓣与阀座密封副采用锥面或平面精密研磨结构,配合弹性垫片或铜合金自密封设计,确保在中低压工况下实现紧密切断,抗冲刷、耐磨损,使用寿命长。

3.轻量化紧凑结构全铜材质使阀门重量显著低于同规格铸铁或不锈钢阀门,安装搬运更便捷。内螺纹连接设计无需法兰,结构紧凑,适用于空间受限的管道布局。

4.优良的导热与抗冻性能铜合金的高导热性可快速平衡局部温度变化,减少因温差导致的密封应力。在低温环境中具备一定抗冻胀能力,适用于冷水、制冷等系统。

5.操作灵活与维护简便手轮传动结构轻便,启闭力矩小,阀杆升降直观易控。填料函设计简洁,若出现轻微泄漏可通过压盖调整或更换通用填料快速修复,维护成本低。

6.经济实用与广泛兼容成本低于不锈钢阀门,性价比较高。符合通用管螺纹标准(如G、R),可直接与常见铜管、镀锌管或塑料管件连接,广泛应用于民用建筑、农业灌溉、小型工业设备等场景。

7.适用介质多样适用于水、蒸汽、油品、空气及非强腐蚀性液体或气体介质,工作温度范围覆盖常规民用及一般工业需求(-20℃~+200℃),压力等级满足主流管道标准。

8.标准化与认证齐全产品设计制造符合国家阀门标准(如GB、JB),材料符合卫生及环保要求,可根据需要提供饮用水安全认证(如NSF/WRAS),满足不同行业规范。

J11W铜内螺纹截止阀结构原理

J11W铜内螺纹截止阀结构图

零部件名称材料表

零件名称阀体、阀盖、阀瓣密封圈阀杆填料垫片
材料黄铜碳钢油浸石棉盘根橡胶石棉板


J11W铜内螺纹截止阀技术参数

性能规范表

性能规范表
公称压力1.0/1.6/2.5MPa
强度试验压力1.5/2.4/3.75
密封试验压力1.1/1.76/2.75
适用温度≤200


J11W铜内螺纹截止阀标准尺寸

J11W铜内螺纹截止阀外形尺寸图

J11W铜内螺纹截止阀外形尺寸表

公称通径 DN管螺纹 G尺 寸 m重量 kg
LL1SHH1Do
151/2901432109117550.9
203/41001636109117551.1
2511201846132142801.8
3211/414020551561681002.5
4011/217022651671821003.7
50220024801822001205.5
6521/226026952002231469.3
