A28W外螺纹铜安全阀

A28W外螺纹铜安全阀

  • 型号:A28W-16T/A28W-25T / A28W-40T
  • 规格:DN15-DN80
  • 适用温度:≦200℃
  • 适用介质:水、油品、蒸汽、气体及腐蚀性介质。
  • 压力:16PN-160PN
  • 连接方式:外螺纹
  • 驱动方式:弹簧式
  • 材质:
x

添加二维码为您服务!

x

添加二维码为您服务!

x

添加二维码为您服务!

x
A28W外螺纹铜安全阀概述

概述

A28W外螺纹铜安全阀是一款采用黄铜阀体与外螺纹接口的弹簧微启式安全泄压阀。当被保护的小型系统或设备内压力超过预设安全值时,阀门自动开启泄放介质,待压力恢复正常后自动关闭。其“W”表示密封面由阀体材料直接加工而成。黄铜材质确保了良好的耐腐蚀性与导热性,外螺纹连接便于安装,整体结构紧凑,专为低压、小口径的非强腐蚀性介质系统提供经济可靠的安全保护。主要安装于小型电热水器、蒸汽发生器、咖啡机、小型压力容器、压缩机储气罐、实验室设备及暖通空调系统等低压(通常≤1.0MPa)管路或设备上,作为防止因压力控制失效导致超压的最后安全保护装置。

A28W外螺纹铜安全阀产品图

A28W外螺纹铜安全阀特点

1.黄铜阀体耐腐蚀

阀体采用黄铜铸造,对水、蒸汽、空气及多种非强腐蚀性介质具有良好的耐蚀性,适用于生活及一般工业环境。

2. 外螺纹连接便捷

进口端为标准外螺纹(通常为G1/2“、G3/4”),可直接安装于设备或管道的螺纹接口上,安装拆卸方便,无需额外法兰连接。

3. 弹簧微启式结构

采用直接载荷式弹簧与微启式阀瓣设计,开启高度小,排放量适中,启闭迅速,适用于液体或要求小排量泄压的场合。

4. 阀体密封面(”W“型)

阀瓣与阀座密封面由阀体本体黄铜材料直接加工而成,经济实用,能满足常规工况的密封要求。

5. 结构紧凑适用性广

整体设计小巧,通常配有手动测试杆,可定期检查阀瓣灵活性。适用于工作温度与压力相对较低的多种系统。

A28W外螺纹铜安全阀结构原理

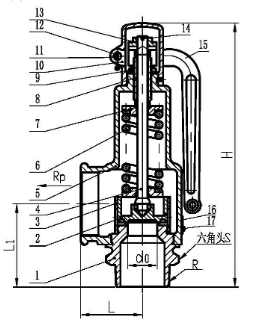

A28W外螺纹铜安全阀结构图

零部件名称材料

NO零件名称 Part Name材料 Material
1阀 体 BodyZHPb59-1
2阀 瓣 DIscZHPb59-1
3阀 杆 stem45#
4阀 壳 clackHT200
5调节螺丝 regulating screwHPb59-1
6罩 壳 Housing of housingHT200
7拉 手 Pull handleA1/HT200
8弹 簧 Spring50CrVA


A28W外螺纹铜安全阀技术参数

性能规范表

公称压力 (MPa)Nominal pressure (MPa)试验压力 (MPa)Test pressure (MPa)整定压力 (MPa)Set pressure (MPa)
1.62.40.84/1.05/1.37


A28W外螺纹铜安全阀标准尺寸

外形尺寸标准要求

设计制造标准:GB/T 12243-2005
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

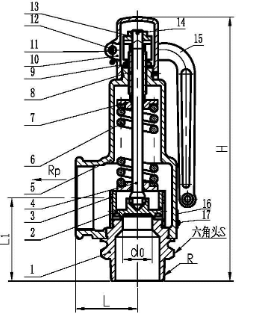

A28W外螺纹铜安全阀外形图

外形尺寸表

公称通径 (DN)Nominal diameter(DN)管螺纹 (R)Pipe thread(R)管螺纹 (G)Pipe thread(G)尺寸(mm)Size
d0HL1LS
151/2”3/4”10188553730
203/4”1”14215664234
251”1 1/4”17240764540
321 1/4”1 1/2”2026786.55548
401 1/2”2”25298976756
502”2 1/2”323051087066
652 1/2”3”403591138486
803”3”503841268498
