概述

A21H弹簧微启外螺纹安全阀是一种用于保护承压设备安全的自动泄压装置。它采用弹簧直接载荷式原理和微启式阀瓣结构，通过精密设定的弹簧预紧力来平衡系统介质压力。当系统压力超过预设的开启压力时，阀瓣微启泄放介质；压力回降至规定值时自动关闭。其外螺纹连接方式使其结构紧凑，便于在管道或设备接口上直接安装，是防止系统超压、保障人员与设备安全的关键附件。主要安装在小型压力容器、水泵出口、液压系统、空气压缩机储罐、锅炉给水系统、仪表风管道以及化工设备等承压系统的指定接口上，作为防止因压力调节失效、热膨胀或其他故障导致系统压力过高的最后一道安全保护。

A21H弹簧微启外螺纹安全阀产品图

特点

1.微启式泄放结构

阀瓣开启高度为喉径的1/40~1/20，启闭动作迅速，排放量较小，适用于液体介质或要求少量泄压的场合。

2. 外螺纹连接，紧凑便捷

阀体进出口采用标准外螺纹（如G螺纹、NPT螺纹），安装空间要求小，连接方便，特别适合在仪表口、小型容器或紧凑管路上使用。

3. 弹簧直接载荷，动作可靠

采用螺旋压缩弹簧提供载荷，结构简单，性能稳定，启闭压力偏差小，重复性好。

4. 合金钢密封（“H”型）

阀瓣与阀座密封面采用合金钢材料（如13Cr、Stellite）堆焊或整体制造，耐磨损、耐冲刷，密封可靠，使用寿命长。

5. 压力可调与适用性广

通过调节螺杆可在一定范围内调整开启压力（整定压力）。广泛适用于工作温度≤300℃的多种液体介质。

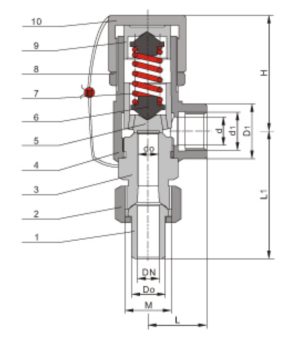

A21H弹簧微启外螺纹安全阀结构图

零部件名称材料

性能规范表

A21H弹簧微启外螺纹安全阀外形图

外形尺寸表
